PIP2424 Klon Vevor mit serieller RS232 Anbindung Protokoll

Beitrag von g1cs2009 »

Ich habe mein System von 48V auf 24V umgebaut, da es so mit den recht ungünstigen Abound Solar Dünnschichtmodulen mehr Ertrag bringen sollte und im Zuge dessen von Vevor den PIP5048 Klon durch deren PIP2424Klon ersetzt.
Der PIP5048 ließ sich über Regler "59" mit einem USB Seriell RS232 Adapter und dem Wechselrichter beiliegendem Adapterkabel auslesen.
ICh dachte das die Protokolle gleich sind, aber der PIP2424 gibt mir unnütze Daten aus, welche nicht sinnvoll nutzbar sind.

Kurzer Auszug hier:
> select * from PV order by time desc Limit 20
name: PV
time Leistung Leistung1 Leistung2 Spannung Spannung2 Strom Strom2
---- -------- --------- --------- -------- --------- ----- ------
1667383211000000000 230 0 230 0 50 0 230
1667383151000000000 230 0 230 0 50 0 228
1667383091000000000 230 0 230 0 50 0 230
1667383031000000000 229 0 229 0 50 0 229
1667382971000000000 230 0 230 0 50 0 230
1667382911000000000 230 0 230 0 50 0 230
1667382851000000000 229 0 229 0 50 0 229
1667382791000000000 228 0 228 0 50 0 228
1667382731000000000 229 0 229 0 50 0 229
1667382671000000000 229 0 229 0 50 0 229
1667382611000000000 229 0 229 0 50 0 229

Und:
> select * from Batterie order by time desc Limit 20
name: Batterie
time Entladestrom Kapazitaet Ladestrom Spannung Spannung_WR
---- ------------ ---------- --------- -------- -----------
1667383271000000000 7 100 0 25.78 25.78
1667383211000000000 0 95 0 26.98 26.98
1667383151000000000 0 95 0 26.93 26.93
1667383091000000000 0 95 0 26.8 26.8
1667383031000000000 0 95 0 26.9 26.9
1667382971000000000 0 95 0 26.86 26.86

Ich denke das deutlich ist das diese Werte irgendwie nicht das sind was drüber steht.
Ich habe eine Anfrage zu den Protokollen an den Verkäufer gesendet, aber abwarten ob da was sinnvolles kommt.

Ich habe die Regler "7" und "26" getestet, natürlich ohne erfolg. es gibt nur den einen Kommunikationsanschluss der ja auf RS232 abgestimmt ist.
Wie komme ich jetzt am besten dahinter, achtung, bin Laie was das Thema angeht, wo welche info wirklich liegt oder was ich wo ändern muss. Vielleicht hat jemand eine Idee, welchen anderen Regler ich noch testen kann.

Benutzeravatar
Ulrich
Administrator
Beiträge: 3784
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Hat sich bedankt: 80 Mal
Danksagung erhalten: 453 Mal
Kontaktdaten:

Re: PIP2424 Klon Vevor mit serieller RS232 Anbindung Protokoll

Beitrag von Ulrich »

Bitte poste einmal einen Auszug aus der LOG Datei:

/var/www/log/solaranzeige.log
--------------------------------------
Ulrich [Admin]

g1cs2009
Beiträge: 11
Registriert: Do 15. Sep 2022, 08:04
Hat sich bedankt: 2 Mal

Re: PIP2424 Klon Vevor mit serieller RS232 Anbindung Protokoll

Beitrag von g1cs2009 »

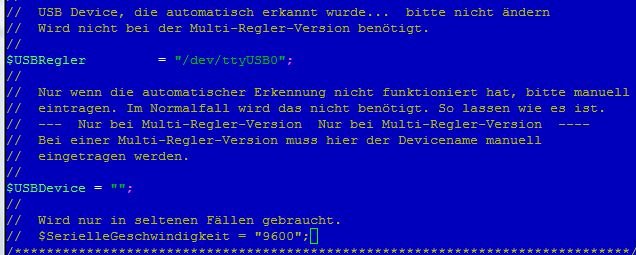

Aktuelle Config, Raspi 3B, mit 2x Epever XTRA4115 und dem PIP2424 Klon



02.11. 11:20:01 -Multi Regler Auslesen [Start].
02.11. 11:20:01 -Verarbeitung von: '1.user.config.php' Regler: 3
02.11. 11:20:01 |------------ Start tracer_regler.php ------------------------
02.11. 11:20:01 -3100 : 0104020aacbfed
02.11. 11:20:01 -LadestromHigh: 0000 LadestromLow: 000c Dezimal: 0.12
02.11. 11:20:02 -Alle 10 Minuten werden die Statistikdaten übertragen.
02.11. 11:20:02 * -Daten zur lokalen InfluxDB [ Solaranzeige ] gesendet.
02.11. 11:20:02 -Multi-Regler-Ausgang. 6
02.11. 11:20:08 -OK. Datenübertragung erfolgreich.
02.11. 11:20:08 |------------ Stop tracer_regler.php ----------------------
02.11. 11:20:08 -Verarbeitung von: '2.user.config.php' Regler: 3
02.11. 11:20:09 |------------ Start tracer_regler.php ------------------------
02.11. 11:20:09 -3100 : 01040216da36cb
02.11. 11:20:09 -LadestromHigh: 0000 LadestromLow: 0276 Dezimal: 6.3
02.11. 11:20:10 -Alle 10 Minuten werden die Statistikdaten übertragen.
02.11. 11:20:10 * -Daten zur lokalen InfluxDB [ Solaranzeige3 ] gesendet.
02.11. 11:20:10 -Multi-Regler-Ausgang. 6
02.11. 11:20:16 -OK. Datenübertragung erfolgreich.
02.11. 11:20:16 |------------ Stop tracer_regler.php ----------------------
02.11. 11:20:16 -Verarbeitung von: '3.user.config.php' Regler: 59
02.11. 11:20:16 |----------------- Start easun_p30.php ------------------------
02.11. 11:20:20 -Fehlermeldung: Alles in Ordnung.
02.11. 11:20:20 -Alle 10 Minuten werden die Statistikdaten übertragen.
02.11. 11:20:20 * -Daten zur lokalen InfluxDB [ Solaranzeige2 ] gesendet.
02.11. 11:20:20 -Multi-Regler-Ausgang. 3
02.11. 11:20:23 -OK. Datenübertragung erfolgreich.
02.11. 11:20:23 -WattstundenGesamtHeute: 2501.45
02.11. 11:20:23 |----------------- Stop easun_p30.php -----------------------
02.11. 11:20:23 -Multi Regler Auslesen [Stop].

g1cs2009
Beiträge: 11
Registriert: Do 15. Sep 2022, 08:04
Hat sich bedankt: 2 Mal

Re: PIP2424 Klon Vevor mit serieller RS232 Anbindung Protokoll

Beitrag von g1cs2009 »

Besten Dank an Ulrich für die schnelle Hilfe. Es läuft jetzt seit dem Update einwandfrei und stabil, gut,könnte mehr anzeigen, aber er kann ja nicht das Wetter ändern. ;)
