Konfigurationshinweise für CCGX, Cerbo GX und Venus OS GX

Beitrag von Ulrich »

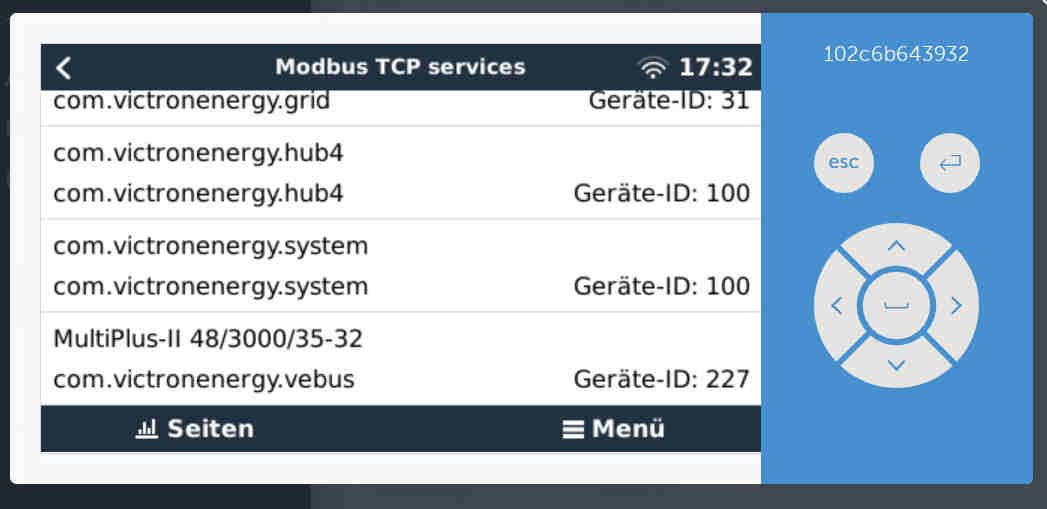

Das Victron Gerät CCGX oder Cerbo GX oder Venus OS GX ist ein "Gateway" welches Daten sammeln kann, von vielen unterschiedlichen Geräten, wie Smartsolar Laderegler, Multiplus II Wechselrichtern, Batteriesystemen und vieles mehr. (Teilweise auch Geräte die nicht von Victron sind.) Modbus TCP muss freigeschaltet sein. Jedes der angeschlossenen Geräte hat eine Geräte-ID. Das Cerbo GX selber hat die Geräte-ID 100. Diese ist somit immer vorhanden. Alle weiteren ID's hängen von den angeschlossenen Geräten ab. Sie sind im Menü vom Cerbo GX, CCGX bzw. Venus OS GX zu finden. Siehe Bild


Diese Geräte-ID's müssen in der user.config.php dort eingetragen werden, wo auch die IP Adresse und der Port eingetragen werden müssen.
In diesem Beispiel werden die Geräte-ID's 100, 225, 227, 238 und 31 ausgelesen:

Code: Alles auswählen

//
//  Ethernet Kabelverbindung:          Local Area Network  (LAN)
//  Alle Geräte, die über das LAN angesprochen und ausgelesen werden,
//  oder ein Serial Device Server, wie z.B. der HF2211 oder der Elfin-EW11,
//  dazwischen geschaltet haben, bitte hier IP und Port eintragen und
//  falls erforderlich die Device ID. (Geräteadresse = WR_Adresse)
//  Die Geräte Adresse wird auch manchmal bei RS485 Verbindungen benutzt.
//  -------------------------------------------------------------------
//  Bitte die Daten aus dem Gerät übernehmen
//
$WR_IP = "192.168.1.14";        //  Keine führenden Nullen!  67.xx Ja!, 067.xx Nein!
$WR_Port = "502";
$WR_Adresse = "100,225,227,238,31";
//
/*****************************************************************************/
Die Reihenfolde der Geräte-ID's ist nicht wichtig. Da es bei diesem Gerät nur um einen "Gateway" handelt und nicht feststeht, welche Geräte damit ausgelesen werden, gibt es auch kein Standard Dashboard. Das muss selber erstellt werden und kann alle angeschlossenen Geräte beinhalten.
Regler = 86

Es werden nicht alle der 650 möglichen Werte in die Influx Datenbank gespeichert. Wenn wichtige Werte fehlen, bitte per eMail melden.
Vorher bitte erst ein Update auf die Solaranzeige machen, da der Script fast täglich erweitert wird.

Bis jetzt wurden folgende Geräte-ID implementiert: [Stand 31.1.2023]
  • 1
  • 2
  • 31
  • 32
  • 33
  • 34
  • 100
  • 223
  • 224
  • 225
  • 227
  • 236
  • 237
  • 238
---------------------------------------
Ulrich . . . . . . . . [Projektinhaber]

Koenigpils
Beiträge: 1
Registriert: Mi 4. Mai 2022, 13:23
Hat sich bedankt: 1 Mal

Re: Konfigurationshinweise für CCGX, Cerbo GX und Venus OS GX

Beitrag von Koenigpils »

Hallo Ulli
Darauf habe ich lange gewartet.

Welche Reglernummer muss ich einstellen?

Mit freundlichen Grüßen Achim

Benutzeravatar
Ulrich
Administrator
Beiträge: 4966
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Hat sich bedankt: 137 Mal
Danksagung erhalten: 788 Mal
Kontaktdaten:

Re: Konfigurationshinweise für CCGX, Cerbo GX und Venus OS GX

Beitrag von Ulrich »

Das steht hier: viewtopic.php?t=3308
---------------------------------------
Ulrich . . . . . . . . [Projektinhaber]

wyky
Beiträge: 87
Registriert: Do 12. Aug 2021, 15:48
Hat sich bedankt: 12 Mal
Danksagung erhalten: 7 Mal

Re: Konfigurationshinweise für CCGX, Cerbo GX und Venus OS GX

Beitrag von wyky »

Hallo Ulrich,
ich habe an meinem CerboGX zwei Victron MPPT Laderegler hängen, diese haben die ID´s 223 und 224. Du schreibst in deinem o.g. Beitrag, das nur folgende ID´s implementiert sind:
  • 100 CCGX selber
  • 31 Zähler
  • 225 Batterie
  • 227 Multiplus
  • 238 Ladegerät
Wie muss ich das verstehen, die ID´s werden doch von dem CerboGX individuell vergeben!?

Gruß Udo
Growatt MIN 3000TL-XH & Victron MPPT 150/35
3x Trina Honey TSM-DE06M.08(II) 330Wp & 8x JA Solar JAM60S20-390-MR 390Wp

Benutzeravatar
Ulrich
Administrator
Beiträge: 4966
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Hat sich bedankt: 137 Mal
Danksagung erhalten: 788 Mal
Kontaktdaten:

Re: Konfigurationshinweise für CCGX, Cerbo GX und Venus OS GX

Beitrag von Ulrich »

Die Geräte-ID hat zum einen mit dem angeschlossenen Gerät und zum Anderen mit der benutzten Schnittstelle zu tun. Jede ID muss ich einmalig "anpassen". Deshalb melde dich bitte per eMail.

Die Anpassung an den CCGX, Cerbo GX und Venus OS GX ist im Moment sehr dynamisch, da fast täglich neue Geräte-ID's hinzukommen. Bitte immer erst ein Update auf die Solaranzeige machen, falls man Probleme mit dem Auslesen hat.
---------------------------------------
Ulrich . . . . . . . . [Projektinhaber]

ElektroFuchs
Beiträge: 44
Registriert: Sa 30. Jan 2021, 12:55
Hat sich bedankt: 1 Mal
Danksagung erhalten: 5 Mal

Re: Konfigurationshinweise für CCGX, Cerbo GX und Venus OS GX

Beitrag von ElektroFuchs »

Hallo Ullrich,

was macht man mit Geräte- ID die über 256 liegt (280)?
Habe den Rest getestet und angepasst...Läuft soweit alles.
Was ein bisschen stört sind die vielen Meldungen im php.log, die es sonst nicht gibt.

Gruß

Benutzeravatar
Ulrich
Administrator
Beiträge: 4966
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Hat sich bedankt: 137 Mal
Danksagung erhalten: 788 Mal
Kontaktdaten:

Re: Konfigurationshinweise für CCGX, Cerbo GX und Venus OS GX

Beitrag von Ulrich »

Laut Victron gibt es keine Geräte-ID über 254. Nicht zu verwechseln mit der DeviceInstance

Bitte mache noch einmal ein Update jetzt. Ich habe bis jetzt noch weitere Änderungen durchgeführt. In der php.log dürfte kein Eintrag gespeichert werden.
---------------------------------------
Ulrich . . . . . . . . [Projektinhaber]

ElektroFuchs
Beiträge: 44
Registriert: Sa 30. Jan 2021, 12:55
Hat sich bedankt: 1 Mal
Danksagung erhalten: 5 Mal

Re: Konfigurationshinweise für CCGX, Cerbo GX und Venus OS GX

Beitrag von ElektroFuchs »

Hallo Ullrich,

an meinem Cerbo GX hängen 3Stück Laderegler.
aktuell
aktuell
Gruß

Benutzeravatar
Ulrich
Administrator
Beiträge: 4966
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Hat sich bedankt: 137 Mal
Danksagung erhalten: 788 Mal
Kontaktdaten:

Re: Konfigurationshinweise für CCGX, Cerbo GX und Venus OS GX

Beitrag von Ulrich »

Dann gibt es anscheinend doch größere Geräte-ID's als 254. Das macht aber nichts, auch die können ausgelesen werden. Ich muss sie nur erst dann noch einrichten.

Wer Geräte-ID's hat, die nicht oben in der Auflistung sind, einfach per eMail melden.
---------------------------------------
Ulrich . . . . . . . . [Projektinhaber]

SunGV
Beiträge: 38
Registriert: Do 8. Sep 2022, 18:02
Hat sich bedankt: 7 Mal

Re: Konfigurationshinweise für CCGX, Cerbo GX und Venus OS GX

Beitrag von SunGV »

Hallo Ulrich,

ich habe hier noch eine ID 31, wird als Grid meter betitelt und
ID 228 ist ein Multiplus 2-48/3000.
Das Grid Meter ist ein EM24 mit RS485 Schnittstelle, wird
über USB Konverter an den MP2 angeschlossen.
Anlage 1 : 6Kwp mit Growatt MOD6000TL3-X, 7,2Kwh Pylontech US2000c an Victron Multiplus 2 GX
Anlage 2 : 7,2Kwp mit Growatt MOD7000TL3-X, 7,2Kwh Pylontech US2000c an Victron Multiplus 2 GX
Solaranzeigen installiert auf gebrauchten HP-Mini-PC mit Debian 11
