Hilfe zu Huawei SUN10kl-m1

[vpns2000]

hallo ich habe eine PV mit 30 Paneelen und einem Huawei 10-m1 sowie eine Batterie mit 10KW und einem smartmeter.
Ich würde meinen Wechselrichter gerne ein wenig mehr Daten entlocken zumal die App nicht immer funktioniert bei mir am Handy oder nur spärlich Infos ausgibt.
ich habe nun das Image geladen und auf meinen Raspberry 4 installiert.
auch habe ich mit Setup (so hoffe ich) alles konfiguriert und nur bekomme ich keine Daten vom Wechselrichter.
Dieser Wechselrichter hat diesen Dongle und eine Fixe IP nun habe ich versucht diese IP in der Config einzutragen und den Port 501 eingetragen.
Was mir nun unklar ist welche ID ich eintragen muss und ob ich nun noch etwas extra dazu brauche um Daten zu bekommen.
Bei manchen muss ja der MODBUS eine Verbindung gemacht werden. Muss ich das auch??

Danke für eure Hilfe.

Lg.

[Ulrich]

Code: Alles auswählen

//
$Regler = "62";
//


$WR_IP = "<IP Adresse>";    //  Keine führenden Nullen!  67.xx Ja!, 067.xx Nein!
$WR_Port = "502";
$WR_Adresse = "1";

So sollte es aussehen.

Nach dem Einstellen den Raspberry noch einmal neu starten.

Falls dann noch keine Daten kommen bitte einmal auf der Konsole folgendes eingeben:

nmap -p 502 <IP Adresse>

Damit kann man prüfen ob die IP Adresse erreichbar ist und ob der Port 502 offen ist. Falls der Port geschlossen ist, ist MODBUS TCP eventuell nicht aktiviert.

[vpns2000]

Hallo Ulrich
ich kann den regler 62 nicht setzen da es bei mir mit 61 in der liste aufhört.

wenn ich die beschriebene abfrage setze bekomme ich wie folgt antwort:

pi@solaranzeige:~ $ sudo nmap -p502 192.168.178.xx
Starting Nmap 7.70 ( https://nmap.org ) at 2021-08-02 12:44 CEST
Nmap scan report for Huawai-Wechselrichter.fritz.box (192.168.178.xx)
Host is up (0.0055s latency).

PORT STATE SERVICE
502/tcp closed mbap
MAC Address: A4:xx:xx:xx:xx:92 (Huawei Technologies)

Nmap done: 1 IP address (1 host up) scanned in 0.91 seconds
pi@solaranzeige:~ $

leider kommen dennoch keine daten an.

den Eintrag habe ich wie angegebn gemacht aber ich denke das es an dem reglerwert liegen wird und es bei MIR keinen Wert 62 gibt

Lg.

[Theslowman]

per putty auf die solaranzeige, dann update eingeben. Regler 62 ist dann auswählbar............

[vpns2000]

Hallo,
DANKE für die echt raschen Antworten.
das Update ist gelaufen und beim Login am PI zeigt er mir nun die Version 4.7.3b an.

Habe nun Regler 62 bekommen in der Liste und auch nun alles wie vorgegeben eingetragen.

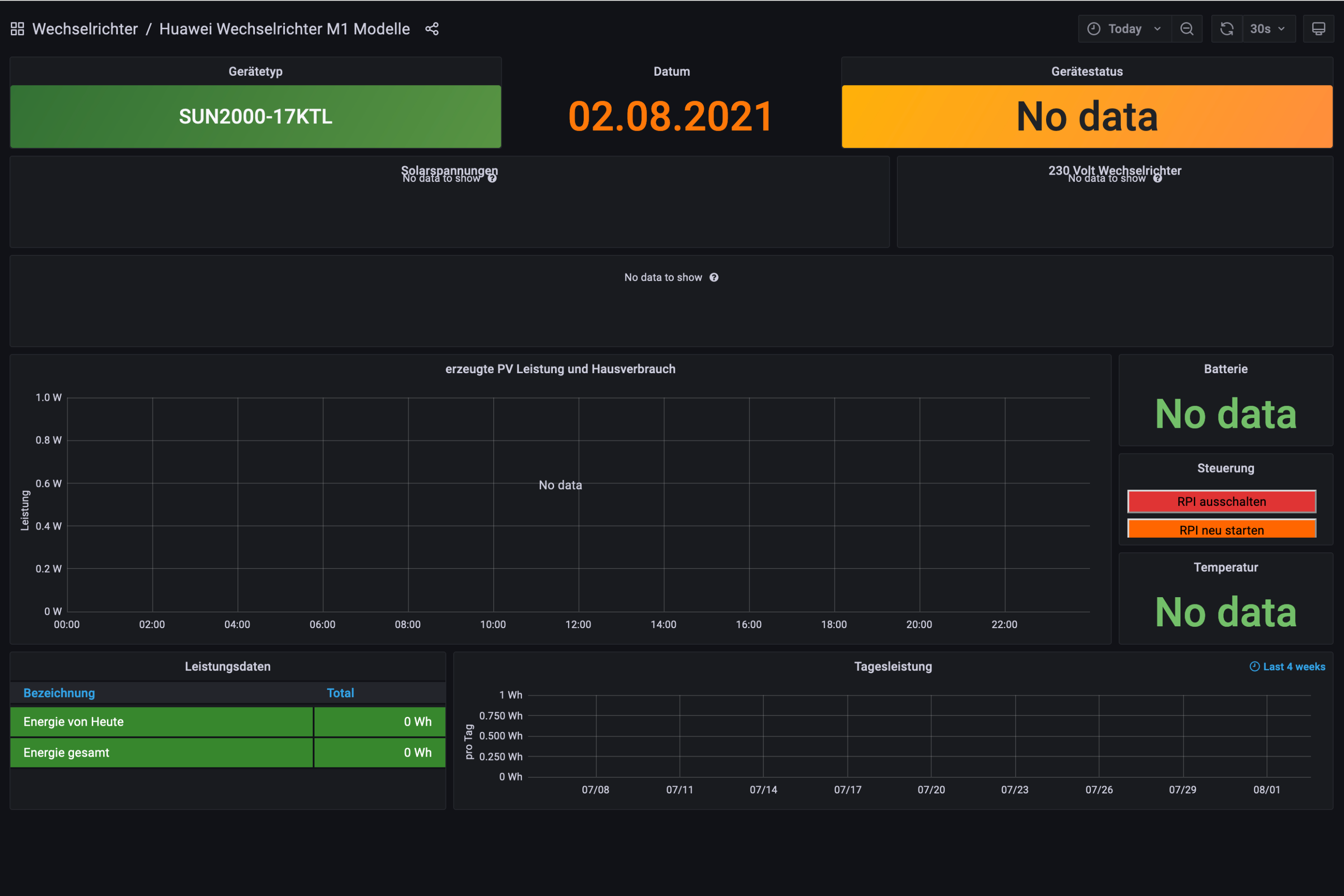

Leider kommen aber immer noch keine daten an.
lediglich das ich einen SUN2000-17TKL haben soll der er aber nicht ist denn es ist ein SUN2000-10TKL-M1

muss ich da nun noch weitere änderungen machen oder war es das??
habe mich auch bei wetter und co registriert und eingetragen aber auch da kommen keine daten an.

Lg. Alfred

[Theslowman]

Geduld......... ansonsten mal die user.config.php hier hochladen.

Welche Version hat der Dongle und der Wechselrichter jeweils ?

[Ulrich]

Hallo Ulrich
ich kann den regler 62 nicht setzen da es bei mir mit 61 in der liste aufhört.

wenn ich die beschriebene abfrage setze bekomme ich wie folgt antwort:

pi@solaranzeige:~ $ sudo nmap -p502 192.168.178.xx
Starting Nmap 7.70 ( https://nmap.org ) at 2021-08-02 12:44 CEST
Nmap scan report for Huawai-Wechselrichter.fritz.box (192.168.178.xx)
Host is up (0.0055s latency).

PORT STATE SERVICE
502/tcp closed mbap
MAC Address: A4:xx:xx:xx:xx:92 (Huawei Technologies)

Nmap done: 1 IP address (1 host up) scanned in 0.91 seconds
pi@solaranzeige:~ $

leider kommen dennoch keine daten an.

den Eintrag habe ich wie angegebn gemacht aber ich denke das es an dem reglerwert liegen wird und es bei MIR keinen Wert 62 gibt

Lg.

Wie man sieht, ist Port 502 geschlossen. Dann kann eine Abfrage nicht durchgeführt werden. Du musst erst heraus bekommen, warum bei deinem Gerät Port 502 nicht offen ist. In der Regel ist dann MODBUS TCP nicht freigeschaltet.

[vpns2000]

hallo Ulrich,
wo kann ich den MODBUS TCP freischalten??
wenn ich auf den wechselrichter gehe sehe ich unter comunikation nur das modbus eingerichtet ist und kann dort auch nur 2 weitere modi wählen.
oder bin ich da total falsch??

Lg. Alfred

[Theslowman]

Da ist nichts freizusschalten. Die Software Version vom Dongle und Wechselrichter ist entscheidend. Wechselrichter min. 135 und Dongle min. 122.

[vpns2000]

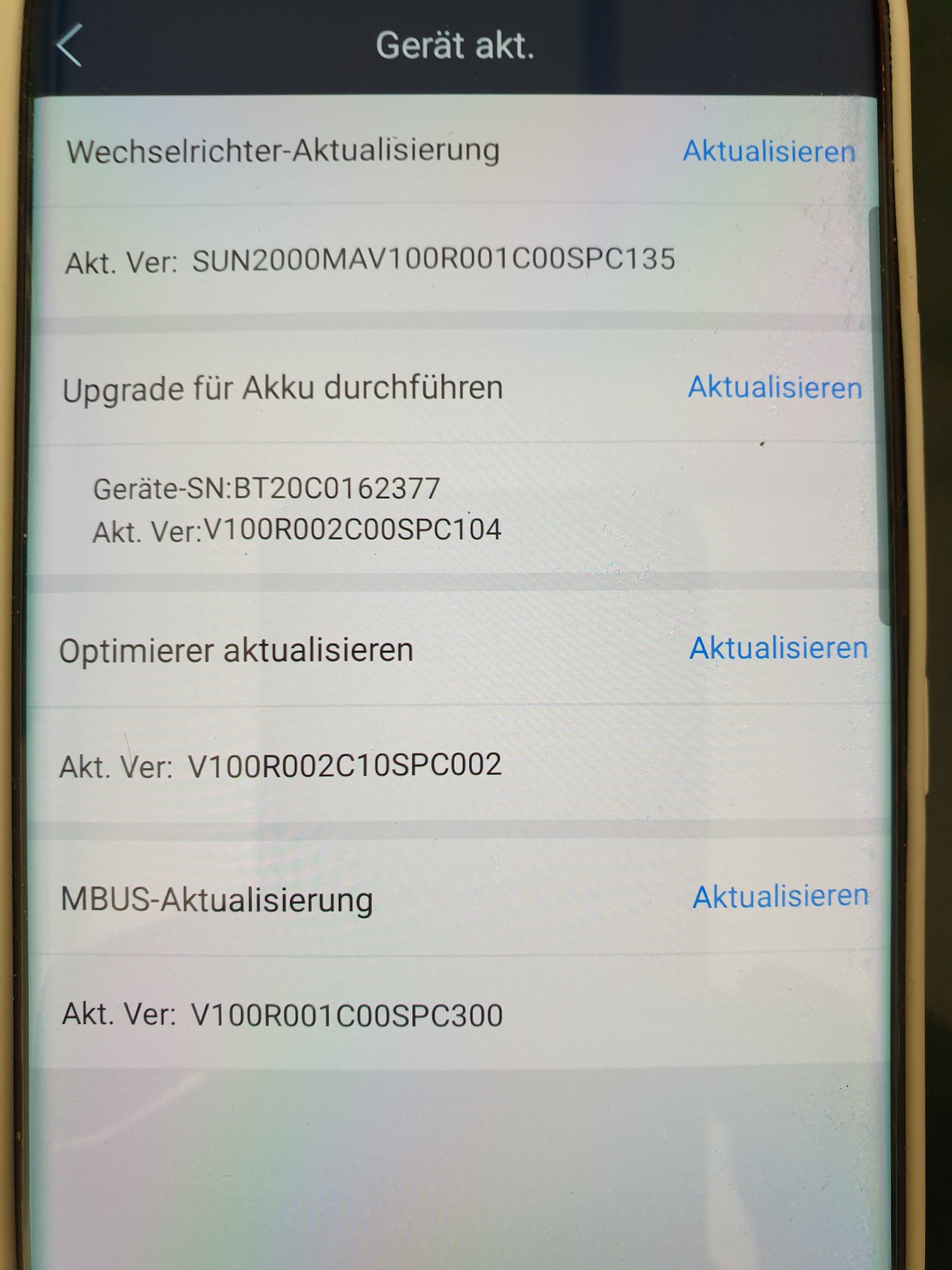

Hallo also wenn ich mich mit dem wr verbinden und unter Aktualisierung gehe sehe ich das wie beigefügt .
