Solaranzeige mit "SSD Festplatte"

Die benötigte Hardware zum Nachbau. Bitte hier nur Hardware posten, die man auch selber ausprobiert hat. Nichts posten, nur weil es neu ist.
Forumsregeln
Bitte nur Hardware posten, die man selber auch ausprobiert bzw. in Verwendung hat.
Antworten
Benutzeravatar
Ulrich
Administrator
Beiträge: 317
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Kontaktdaten:

Solaranzeige mit "SSD Festplatte"

Beitrag von Ulrich » Sa 17. Nov 2018, 10:37

Wer sich den Mercedes unter den Solaranzeigen nachbauen möchte, kann anstatt einer SD-Karte oder einem USB Stick auch eine mSATA SSD 16GB Karte benutzen. Das Image wird wie auf ein USB Stick / eine SD-Karte aufgespielt. Da gibt es keinen Unterschied. Ich habe das ganze in ein Hutschienengehäuse eingebaut. Das passt mit der mSATA Platine. Die Conrad Artikelnummern sind nur als Service für die genauen technischen Daten gedacht. Man kann die Teile, oder ähnliche Teile auch bei jedem anderen Elektronik Laden kaufen. Dieser Artikel ist keine Bausatzbeschreibung, sondern listet nur auf, was ich benutzt habe.
  1. Ein großes Gehäuse, wenn man noch Platz für weitere Zusatzplatinen benötigt. Gibt es bei Pollin Elektronik.

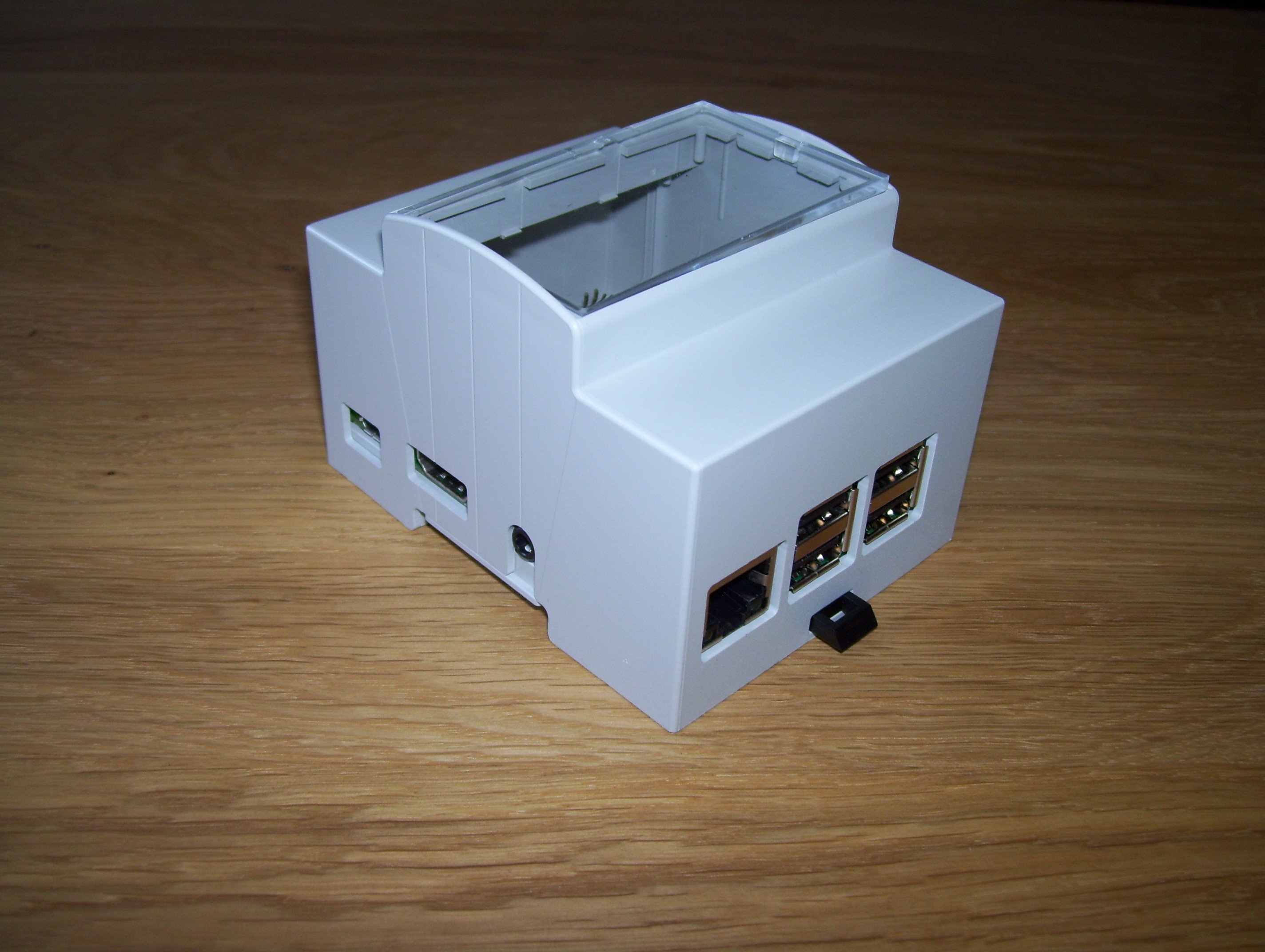

    Das normale Hutschienen Gehäuse für den Raspberry Pi


  2. Die SSD 16 GB "Festplatte" Conrad Teilenummer: 1406464-62


  3. Dazu wird der mSATA Controler benötigt. Conrad Teilenummer: 1337091-62 Die SSD Karte wird dann quer in die schwarze Steckleiste geschoben.


  4. Eine Möglichkeit den Controler mit dem Raspberry zu verbinden. Conrad Teilenummer: 986817-62 Das Gehäuse muss etwas bearbeitet werden, damit diese USB Verbindung genutzt werden kann!


--------------------------------------
Ulrich [Admin]

gartenfuzi
Beiträge: 52
Registriert: Mo 15. Okt 2018, 22:46

Re: Solaranzeige mit "SSD Festplatte"

Beitrag von gartenfuzi » Sa 24. Nov 2018, 15:55

Hast du Fotos vom Einbau der Festplatte im Gehäuse? Würde mich wirklich interessieren.

Danke im voraus

Benutzeravatar
Ulrich
Administrator
Beiträge: 317
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Kontaktdaten:

Re: Solaranzeige mit "SSD Festplatte"

Beitrag von Ulrich » Sa 24. Nov 2018, 16:18

Kann ich Ende nächster Woche hier einstellen...
--------------------------------------
Ulrich [Admin]

gartenfuzi
Beiträge: 52
Registriert: Mo 15. Okt 2018, 22:46

Re: Solaranzeige mit "SSD Festplatte"

Beitrag von gartenfuzi » Sa 24. Nov 2018, 17:18

Danke dir

gartenfuzi
Beiträge: 52
Registriert: Mo 15. Okt 2018, 22:46

Re: Solaranzeige mit "SSD Festplatte"

Beitrag von gartenfuzi » So 25. Nov 2018, 17:55

Reicht eigentlich eine 16GB Festplatte? Hab bei alles auf einen 32GB USB Stick geladen. Wird eigentlich sonst noch was auf den Stick oder SD Karte gespeichert?

Benutzeravatar
Ulrich
Administrator
Beiträge: 317
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Kontaktdaten:

Re: Solaranzeige mit "SSD Festplatte"

Beitrag von Ulrich » So 25. Nov 2018, 19:31

Die Datenbank ist die Software, die mit der Zeit am meisten Speicherplatz benötigt. Hier kommt es darauf an, wieviele Jahre man die Daten in der Datenbank behalten möchte. Danach richtet sich die Plattengröße. Ich habe auch noch keinen Erfahrungswert, wie groß die Datenbank innerhalb 2 Jahren wird. Von mir geplant ist, dass die Daten maximal 2 Jahre gehalten werden. Das wird aber von jedem eigenständig geändert werden können. Ich gehe davon aus, dass 16GB groß genug ist, für die Datenbank mit den Daten von 2 Jahren.
--------------------------------------
Ulrich [Admin]

Benutzeravatar
Ulrich
Administrator
Beiträge: 317
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Kontaktdaten:

Re: Solaranzeige mit "SSD Festplatte"

Beitrag von Ulrich » Fr 30. Nov 2018, 11:54

Hier sind die versprochenen Bilder:

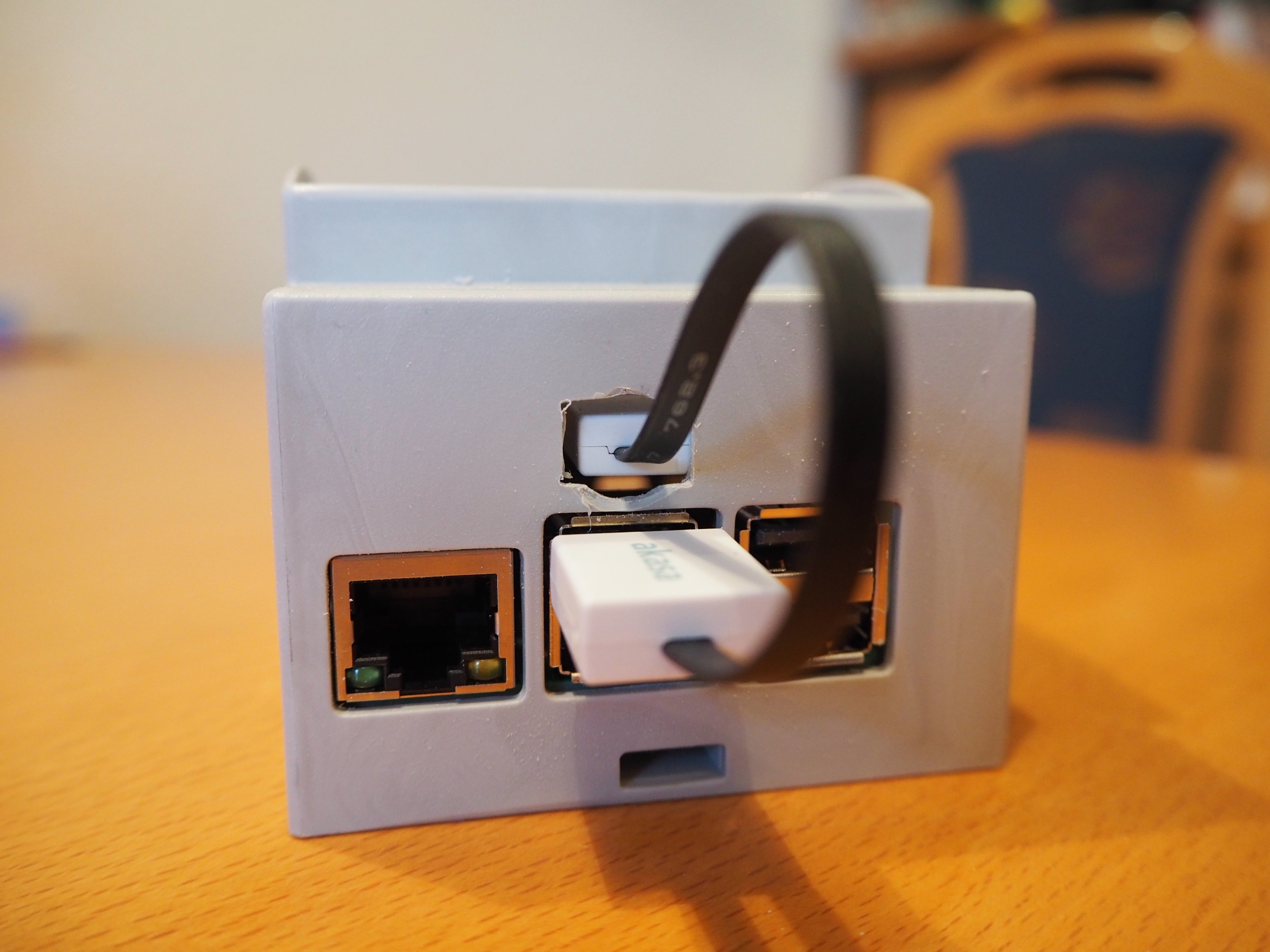

Oberhalb der mittleren Öffnung muss man ein 10mm Loch bohren und dieses dann mit einer Feile noch etwas erweitern, sodass der USB Micro Stecker hindurch passt.

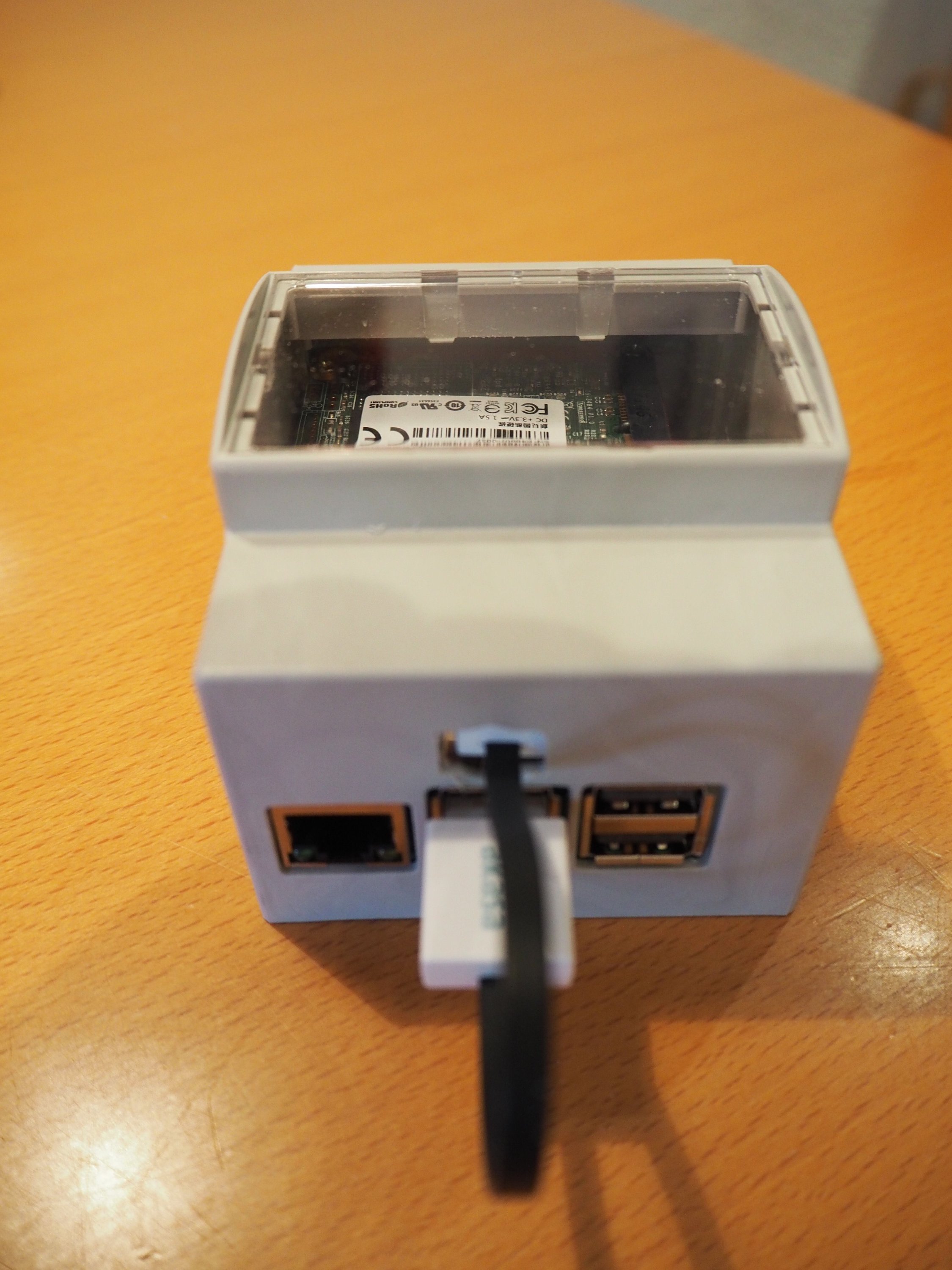

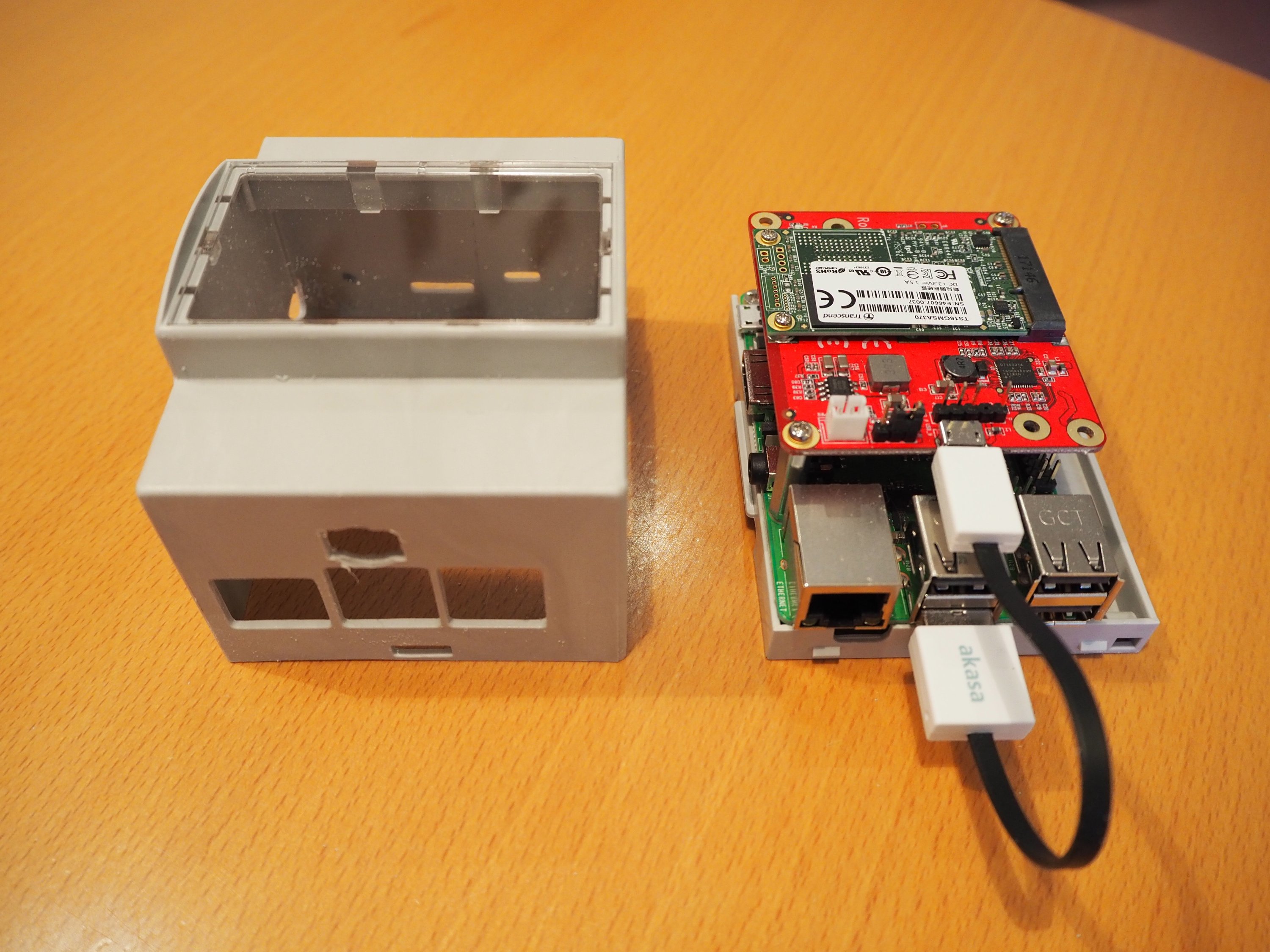

Der Raspberry + SSD Controler Platine + SSD Speicherkarte passen zusammen in das Gehäuse.


--------------------------------------
Ulrich [Admin]

gartenfuzi
Beiträge: 52
Registriert: Mo 15. Okt 2018, 22:46

Re: Solaranzeige mit "SSD Festplatte"

Beitrag von gartenfuzi » Fr 30. Nov 2018, 22:47

Danke. Schaut super aus
