Welches Kabel / Adapter für Growatt 600 TLX an RPI

Beitrag von motte990 »

Hallo Leute...

Ich möchte gern Solaranzeige auf meinem Rpi nutzen . Ich habe einen Growatt 600 TLX .Welches kabel brauche ich jetzt genau um den WR mit dem PI zuverbinden? Läuft das dann über den RJ 45 Stecker dem DRM Port oder über den andern Großen Runden Stecker?

Benutzeravatar
Ulrich
Administrator
Beiträge: 5583
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Hat sich bedankt: 157 Mal
Danksagung erhalten: 889 Mal
Kontaktdaten:

Re: Welches Kabel / Adapter für Growatt 600 TLX an RPI

Beitrag von Ulrich »

Es wird ein RS485 zu USB Adapter mit FTDI Chipsatz benötigt. Hier kann man immer nachlesen, welches Gerät welches Kabel bzw. welchen Adapter braucht: viewtopic.php?t=1069
-----------------------------------------------------
Ulrich . . . . . . . . [Projekt Administrator]

motte990
Beiträge: 2
Registriert: So 1. Mai 2022, 14:13

Re: Welches Kabel / Adapter für Growatt 600 TLX an RPI

Beitrag von motte990 »

Hast du zufällig einen Link zur Ebay oder Amazon welcher das ist ? Sowas https://www.berrybase.de/ftdi-usb-rs485 ... abel-1-80m?


Oder Sowas https://www.ebay.de/itm/374028306354?ha ... Sw3W9iXT7w ?

Benutzeravatar
Ulrich
Administrator
Beiträge: 5583
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Hat sich bedankt: 157 Mal
Danksagung erhalten: 889 Mal
Kontaktdaten:

Re: Welches Kabel / Adapter für Growatt 600 TLX an RPI

Beitrag von Ulrich »

Such einmal hier im Forum, da stehen genügend Beispiele die funktionieren.
-----------------------------------------------------
Ulrich . . . . . . . . [Projekt Administrator]

wyky
Beiträge: 93
Registriert: Do 12. Aug 2021, 15:48
Hat sich bedankt: 15 Mal
Danksagung erhalten: 7 Mal

Re: Welches Kabel / Adapter für Growatt 600 TLX an RPI

Beitrag von wyky »

Ich habe einen Growatt MIN 3000TL-XH, sollte aber von den Steckern gleich sein.

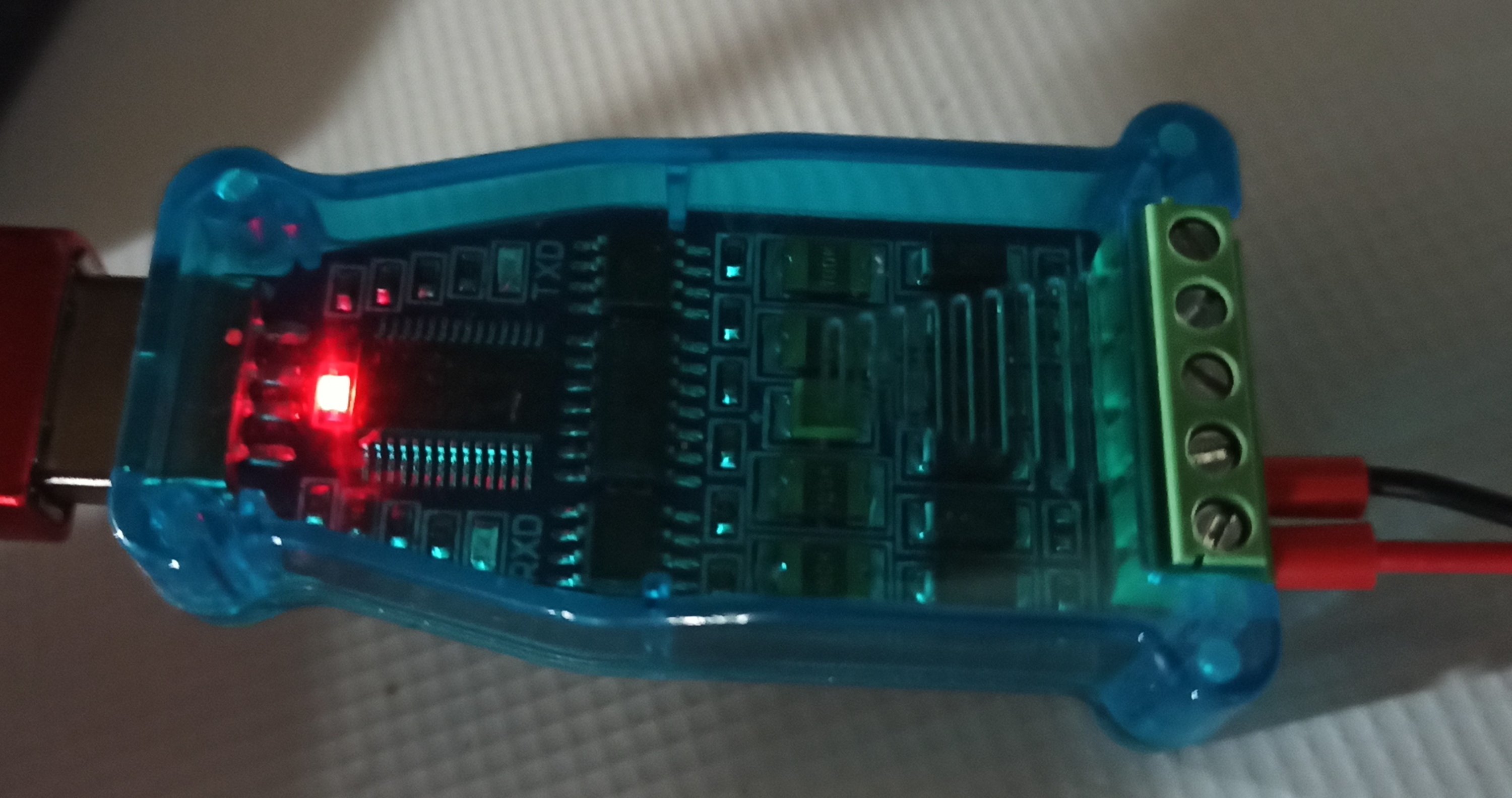

DSD TECH USB zu RS485 RS422 Konverter Adapter mit FTDI FT232 Chip
https://www.amazon.de/gp/product/B07B41 ... UTF8&psc=1

NorthPada 2 x 0,5 mm² Leiter Adrig elektronischer elektrischer Draht verseiltes PVC-Kupferkabel
https://www.amazon.de/gp/product/B09DNQ ... UTF8&psc=1

Beschreibung im Forum:
viewtopic.php?t=1054

Gruß Udo
Dateianhänge
Victron Multiplus II & Victron MPPT 150/35 & Victron MPPT 250/60 (3x) & DIY Battery
3x Trina Honey TSM-DE06M.08(II) 330Wp & 12x JA Solar JAM60S20-385-MR 385Wp
