USB Adapter mit FTDI Chipsatz
Hallo zusammen,

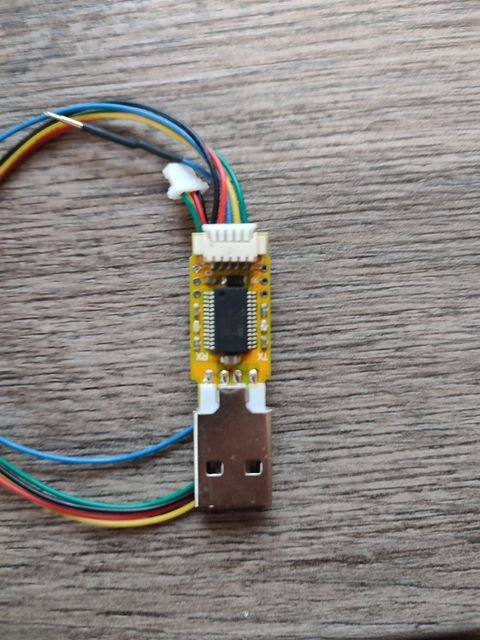

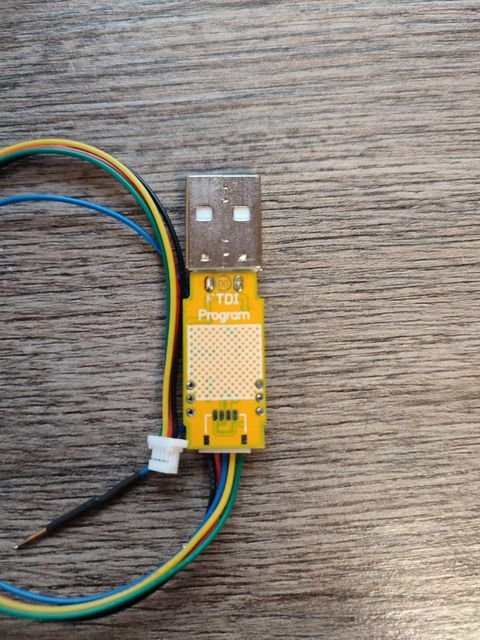

kann ich den im Bild abgebildeten USB Adapter verwenden und wenn ja, kann mir jemand sagen welche beiden Anschlüsse ich davon benötige?
Viele Grüße
Georg
kann ich den im Bild abgebildeten USB Adapter verwenden und wenn ja, kann mir jemand sagen welche beiden Anschlüsse ich davon benötige?
Viele Grüße
Georg
Re: USB Adapter mit FTDI Chipsatz
Hallo,
selbst dieser Adapter wurde mal für eine Verwendung gebaut.
Die Gegenfrage lautetjetzt, wofür Du den verwenden möchtest.
Man mit dem Konsolenbefehl lsusb
erste Hinweise über die Art des Chips erfahren. Danach geht die Fragerei weiter.
Enrico
selbst dieser Adapter wurde mal für eine Verwendung gebaut.
Die Gegenfrage lautetjetzt, wofür Du den verwenden möchtest.
Man mit dem Konsolenbefehl lsusb
erste Hinweise über die Art des Chips erfahren. Danach geht die Fragerei weiter.
Enrico
Re: USB Adapter mit FTDI Chipsatz
Hallo,solarfanenrico hat geschrieben: ↑Sa 25. Feb 2023, 12:31Hallo,
selbst dieser Adapter wurde mal für eine Verwendung gebaut.
Die Gegenfrage lautetjetzt, wofür Du den verwenden möchtest.
Man mit dem Konsolenbefehl lsusb
erste Hinweise über die Art des Chips erfahren. Danach geht die Fragerei weiter.
Enrico
ich dachte die Verwendung wäre klar, aber du hast recht, so genau habe ich es nicht beschrieben, also:
Für den Solax X3 Wechselrichter (im meinem Fall der baugleiche von QCells) wird zum Anschluss an den Raspberry PI ein RS485 zu USB Adapter mit FTDI Chipsatz benötigt.
Der im Bild abgebildete sollte so einer sein, hoffe ich und daher die Frage ob dies stimmt.
Zweite Frage war, da es fünf Anschlüsse gibt, rot 5V und schwarz GND fallen weg, bleiben TXD, RXD und RTS übrig.
Welche der übrigen schließe ich mit dem PIN 4 und 5 aus dem MODBUS / COM Anschluss des Wechselrichter wie zusammen.
Viele Grüße
Georg
Re: USB Adapter mit FTDI Chipsatz
welche Antwort hast Du auf die Konsoleneingabe erhalten?
Normalerweise wird nur TX und RX benötigt. Bei Verwechslung kann nichts schiefgehen. Das Ergebnis ist nur das Keine Werte empfangen werden.
Eine evtl Mitteilung in der log würde so aussehen, als wäre es zu dunkel.
Wenn Du weisst, welcher RTS ist, dann ist es relativ einfach, weil es nur noch zwei Möglichkeiten gibt.
Enrico
War dort mindesten FT232 enthalten? Steht dort etwas von CP21... oder so, dann ist es kein FTDIlsusb
Normalerweise wird nur TX und RX benötigt. Bei Verwechslung kann nichts schiefgehen. Das Ergebnis ist nur das Keine Werte empfangen werden.
Eine evtl Mitteilung in der log würde so aussehen, als wäre es zu dunkel.
Wenn Du weisst, welcher RTS ist, dann ist es relativ einfach, weil es nur noch zwei Möglichkeiten gibt.
Enrico
Re: USB Adapter mit FTDI Chipsatz
Hallo zusammen,
ich hänge mich hier mal rein. Bin auch gerade dabei den Solax X3 anzubinden. Installation der Solaranzeige hat bisher gut geklappt.
Der Anschluss an den Wechselrichter stellt sich im Moment als noch nicht ganz so einfach dar
Angeschlossen habe ich es über den USB Adapter mit FDI Chipsatz:
https://www.amazon.de/DSD-TECH-SH-U14-U ... 49&sr=1-19

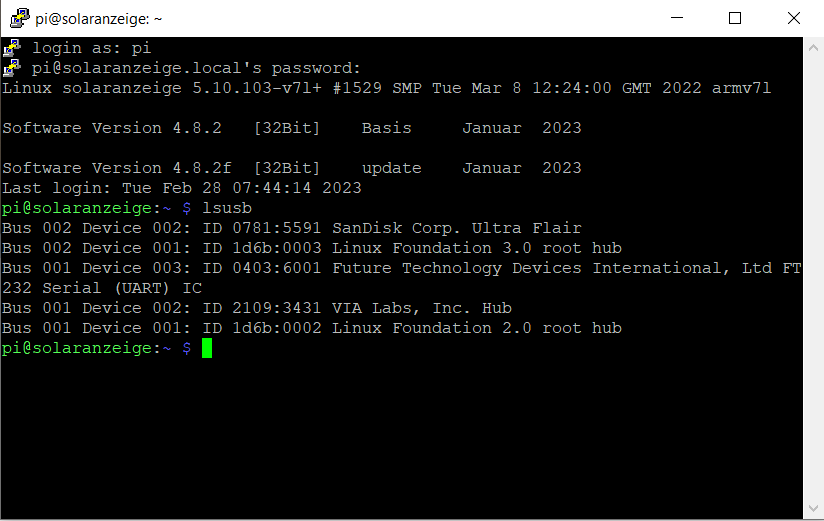

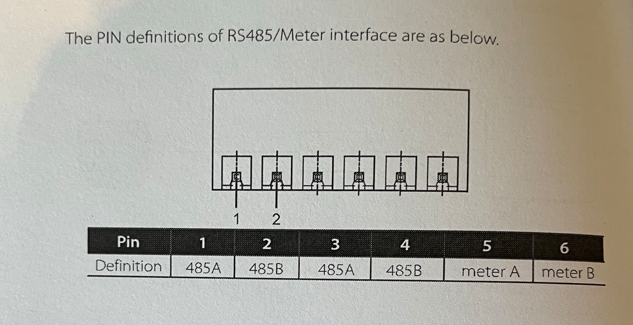

Wenn ich über lsusb auslese wird mir der Hinweise 232 serial uart ic ausgegeben. Angeschlossen haben ich es wie folgt: A+ an 1
B- an 2
wobei ich natürlich einen breiteren Stecker verwendet habe der beim Wechselrichter dabei war.
Müsste aus meiner Sicht so eigentlich passen...
Wo habe ich denn noch Möglichkeiten auf Fehlersuche zu gehen?
ich hänge mich hier mal rein. Bin auch gerade dabei den Solax X3 anzubinden. Installation der Solaranzeige hat bisher gut geklappt.
Der Anschluss an den Wechselrichter stellt sich im Moment als noch nicht ganz so einfach dar

Angeschlossen habe ich es über den USB Adapter mit FDI Chipsatz:
https://www.amazon.de/DSD-TECH-SH-U14-U ... 49&sr=1-19
Wenn ich über lsusb auslese wird mir der Hinweise 232 serial uart ic ausgegeben. Angeschlossen haben ich es wie folgt: A+ an 1
B- an 2
wobei ich natürlich einen breiteren Stecker verwendet habe der beim Wechselrichter dabei war.
Müsste aus meiner Sicht so eigentlich passen...
Wo habe ich denn noch Möglichkeiten auf Fehlersuche zu gehen?
- Ulrich
- Administrator
- Beiträge: 6268
- Registriert: Sa 7. Nov 2015, 10:33
- Wohnort: Essen
- Hat sich bedankt: 132 Mal
- Danksagung erhalten: 846 Mal
Re: USB Adapter mit FTDI Chipsatz
Schaue bitte einmal ob sie serielle Geschwindigkeit im Solax auf 19200 Baud steht.
-----------------------------------------------------
Ulrich . . . . . . . . [ Admin ]
Ulrich . . . . . . . . [ Admin ]
Re: USB Adapter mit FTDI Chipsatz
Auch auf die Gefahr hin mich lächerlich zu machen, frage ich trotzdem:
Wo sollte ich das im Solax Wechselrichter einstellen können?
In der Installationsanleitung habe ich dazu leider nichts gefunden und ich bin lediglich mit dem RASP und dem USB an dem Wechselrichter verbunden.
Wo sollte ich das im Solax Wechselrichter einstellen können?
In der Installationsanleitung habe ich dazu leider nichts gefunden und ich bin lediglich mit dem RASP und dem USB an dem Wechselrichter verbunden.
Re: USB Adapter mit FTDI Chipsatz
Hallo,
es wird in der entsprechenden x.user.config.php eingetragen.
an dieser Stelle.
// entfernen
und 9600 gegen 19200 tauschen
Enrcio
es wird in der entsprechenden x.user.config.php eingetragen.
an dieser Stelle.
im Original sieht es ja etwas anders aus//
// Wird nur in seltenen Fällen gebraucht.
$SerielleGeschwindigkeit = "19200";
/*****************************************************************************/
//
/******************************************************************************
// Raspberry Pi Hardware Raspberry Pi Hardware Raspberry Pi Hardware
******************************************************************************/
// entfernen
und 9600 gegen 19200 tauschen
Enrcio
Re: USB Adapter mit FTDI Chipsatz
Vervollständige:
Im Solax Wechselrichter kann ich lediglich die Adresse eingeben... aber keine Baudrate...
Im Solax Wechselrichter kann ich lediglich die Adresse eingeben... aber keine Baudrate...
Re: USB Adapter mit FTDI Chipsatz
Danke Dir Enrico.solarfanenrico hat geschrieben: ↑Di 28. Feb 2023, 13:00Hallo,
es wird in der entsprechenden x.user.config.php eingetragen.
an dieser Stelle.im Original sieht es ja etwas anders aus//
// Wird nur in seltenen Fällen gebraucht.
$SerielleGeschwindigkeit = "19200";
/*****************************************************************************/
//
/******************************************************************************
// Raspberry Pi Hardware Raspberry Pi Hardware Raspberry Pi Hardware
******************************************************************************/
// entfernen
und 9600 gegen 19200 tauschen
Enrcio
Ich hab's jetzt in der user.config.php mittels sudo mcedit /var/www/html/user.config.php geändert
Mit dem Befehl sudo mcedit /var/www/html/x.user.config.php wird bei mir nichts zur Konfig angezeigt.
Restart durchgeführt. Ich bin die nächsten Tage unterwegs und werde mich melden, wenn ich wieder an den Rechner komme um zu checken obs funktioniert.
Oder soll ich einfach das Setup nochmal durchlaufen lassen und den Wert direkt dort ändern?
