Tracer USB RS485 Adapter

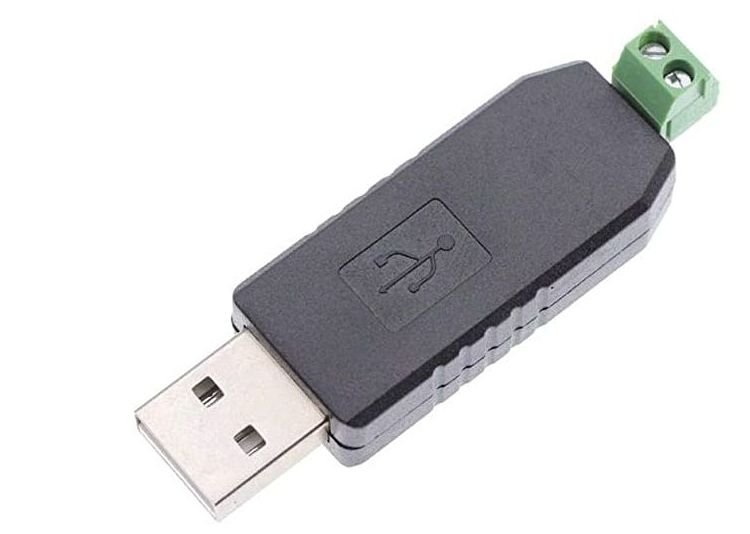

So, mal alternative USB zu rs485 konverter für den Tracer, habe beide Versionen an einem Pi3B+ mit Ulrichs firmeware 4.3 getestet und sie gehen, die eine Variante ist fertig und hab ich bei Amazon bestellt , https://www.amazon.de/gp/product/B00I9H ... UTF8&psc=1

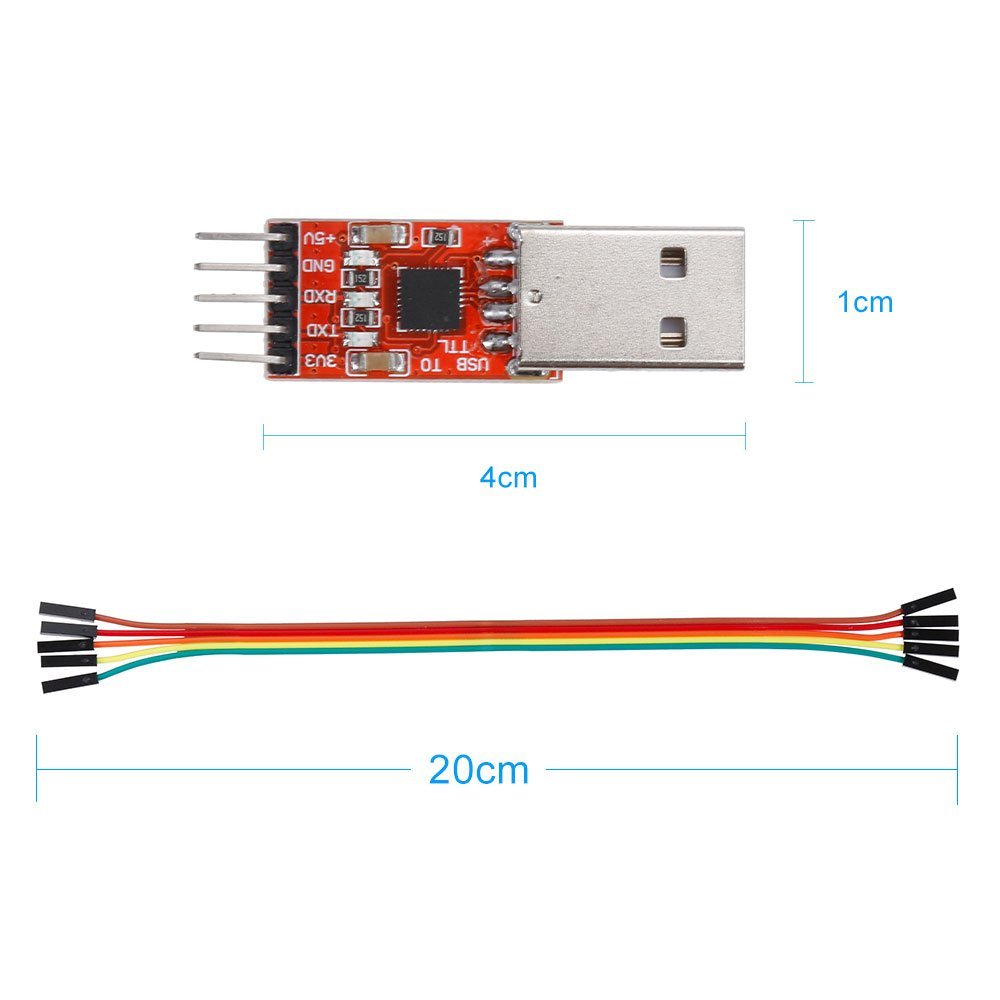

Alternativ für die bastler hab ich es auch mit einem FTDI und TTL konverter problemlos ans laufen bekommen, vom FTDI 5V, GND,RX und TX >eins zu eins auf den TTL konverter Verbinden und dann am TTL Konverter einfach vom RJ45 Kabel GND, A und B anschließen !
Bekommt man auch bei dem großen Warenhaus mit A oder in den einschlägigen Chinashops
Bei Amazon landet man bei ca. 10 Euro in den china Shops dauert es zwar ggf. paar wochen aber man bekommt das selbe dann für was um die 3 bis 4 euro !
vielleicht hilft es ja dem ein oder anderen, beide Versionen funktionieren bei mir Problemlos sowohl am Pi mit Ulrichs Solaranzeige sowie mit der Orginal Software am Win 10 Rechner

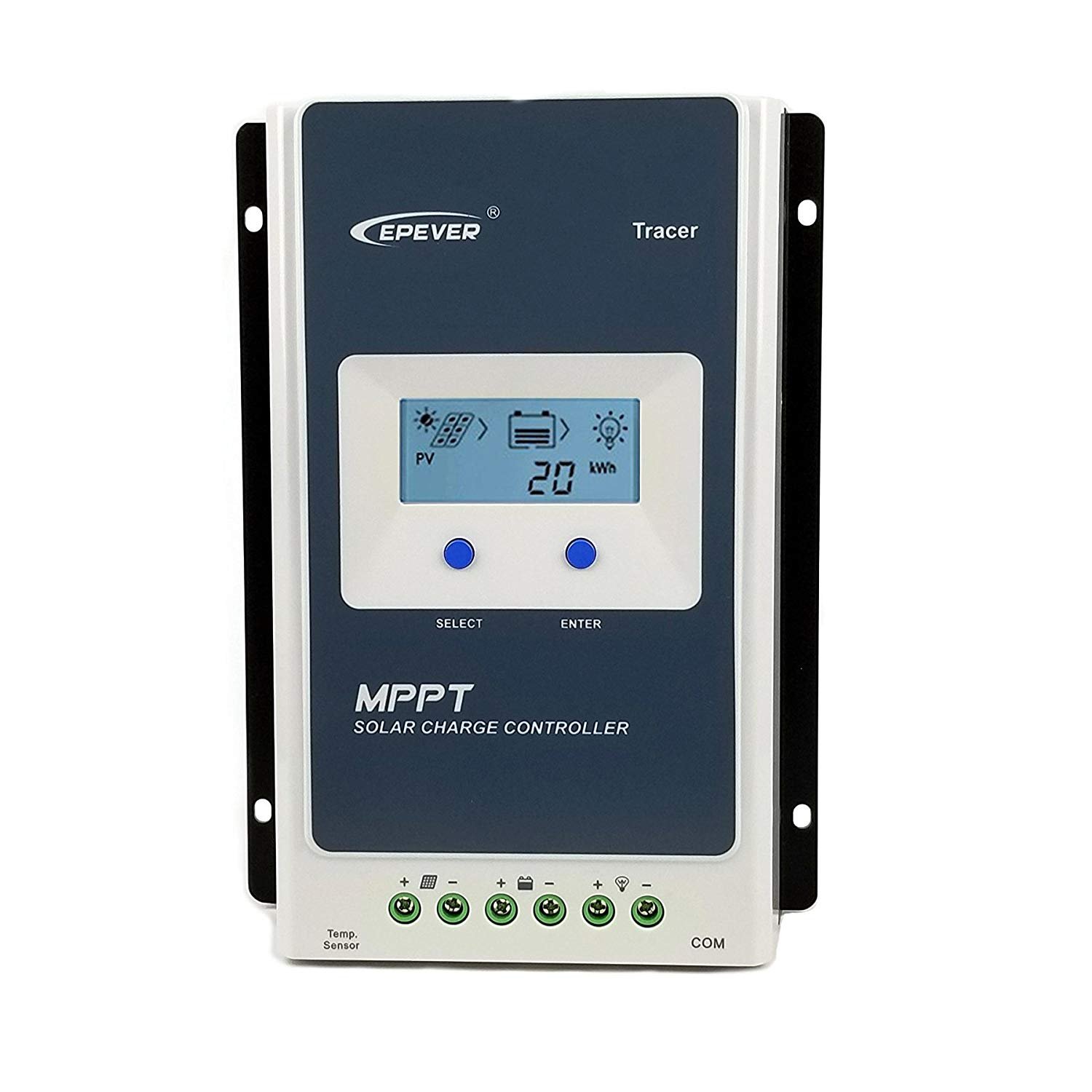

Ich selber nutze ihn an einem Epever Tracer 40 Ampere Solarregler mit 4 x 290 Watt Monokristalinen Panels und zwar diesen > MFG
Sascha
Alternativ für die bastler hab ich es auch mit einem FTDI und TTL konverter problemlos ans laufen bekommen, vom FTDI 5V, GND,RX und TX >eins zu eins auf den TTL konverter Verbinden und dann am TTL Konverter einfach vom RJ45 Kabel GND, A und B anschließen !
Bekommt man auch bei dem großen Warenhaus mit A oder in den einschlägigen Chinashops
Bei Amazon landet man bei ca. 10 Euro in den china Shops dauert es zwar ggf. paar wochen aber man bekommt das selbe dann für was um die 3 bis 4 euro !
vielleicht hilft es ja dem ein oder anderen, beide Versionen funktionieren bei mir Problemlos sowohl am Pi mit Ulrichs Solaranzeige sowie mit der Orginal Software am Win 10 Rechner
Ich selber nutze ihn an einem Epever Tracer 40 Ampere Solarregler mit 4 x 290 Watt Monokristalinen Panels und zwar diesen > MFG
Sascha
Re: Tracer USB RS485 Adapter
Super, Ich habe mir das gleiche Setup auch gerade bestellt, wie ist die Kabelbelegung usb-485 Konverter zu Com Port am Laderegler?
Wie ihier beschrieben oder doch etwas anders? https://solaranzeige.de/wordpress/?page_id=114
Gruß und Danke
Tobi
Wie ihier beschrieben oder doch etwas anders? https://solaranzeige.de/wordpress/?page_id=114
Gruß und Danke
Tobi
Re: Tracer USB RS485 Adapter
Ich bin auch gerade in der Planungsphase, aber es gibt soviel verschiedene Adapter, aktuell überlege ich gerade eine Auftsteckplatine zu testen für den zweck.
Re: Tracer USB RS485 Adapter
Moin....

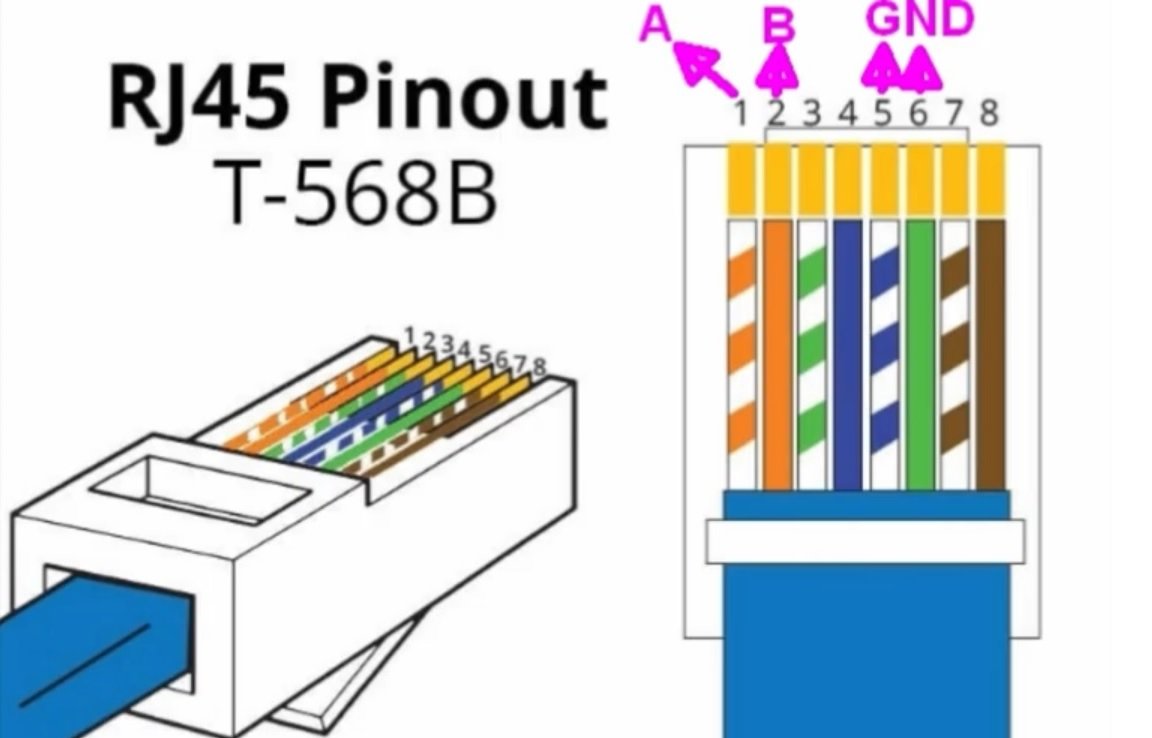

welche der Pins an der RJ-Buchse sind denn A und B?
tnx4info lötix
welche der Pins an der RJ-Buchse sind denn A und B?
tnx4info lötix
- Ulrich
- Administrator
- Beiträge: 6237
- Registriert: Sa 7. Nov 2015, 10:33
- Wohnort: Essen
- Hat sich bedankt: 131 Mal
- Danksagung erhalten: 850 Mal
Re: Tracer USB RS485 Adapter
Guckst du ...
http://www.informatik.htw-dresden.de/~b ... gging.html
unbedingt A und B nicht vertauschen!
http://www.informatik.htw-dresden.de/~b ... gging.html
unbedingt A und B nicht vertauschen!
-----------------------------------------------------
Ulrich . . . . . . . . [ Admin ]
Ulrich . . . . . . . . [ Admin ]
Re: Tracer USB RS485 Adapter
Da muss ich wieder Schnick-schnack-schnuck machen, denn der Regler von Wattstunde hat nen RJ11 mit 6 belegten Pins.

Re: Tracer USB RS485 Adapter
Nach diesem Link Gogo:Tronics ist der Treiber für den CH340 im Linux-Kernal enthalten. Ist das so? Oder muss der nach installiert werden?
tnx4info lötix
tnx4info lötix
Re: Tracer USB RS485 Adapter
Praxistest: Der billige USB<>RS485-Converterstick funktioniert auf Anhieb. Der Treiber dafür ist also im Kernel enthalten. Damit braucht man kein 20-30 € teures Kabel vom Hersteller kaufen. Wenn man weiß, an welcher Seite der Lötkolben heiß wird, ist das für 9,-€ (im Fünferpack) zu haben. https://www.amazon.de/gp/product/B07TYM ... UTF8&psc=1
mfg lötix
...
mfg lötix
...
Re: Tracer USB RS485 Adapter
Anbei die Pin-Belegung für den eSmart3 und den 1. genannten USB Converter.
-
- Beiträge: 59
- Registriert: So 17. Mai 2020, 21:48
- Hat sich bedankt: 7 Mal
- Danksagung erhalten: 11 Mal
Re: Tracer USB RS485 Adapter
Wie geht man denn am besten vor, wenn der RS485 Adapter scheinbar nicht die korrekten Daten liefert?
Ich habe meinen Pi 3B mit dem aktuellen Image aufgesetzt und an unseren KOSTAL Pico 3 angeschlossen. Danach, wie beschrieben per 3 adrigen Kabel A,B und GND mit dem Adapter verbunden. Leider kommen aber keine Daten an. Das php.log liefert mir folgende Ausgabe:
Im solaranzeige.log stehen folgende Meldungen:
Ich habe meinen Pi 3B mit dem aktuellen Image aufgesetzt und an unseren KOSTAL Pico 3 angeschlossen. Danach, wie beschrieben per 3 adrigen Kabel A,B und GND mit dem Adapter verbunden. Leider kommen aber keine Daten an. Das php.log liefert mir folgende Ausgabe:
Code: Alles auswählen
[09-Jun-2020 08:58:02 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 151
[09-Jun-2020 08:58:02 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 152
[09-Jun-2020 08:58:02 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 154
[09-Jun-2020 08:58:02 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 155
[09-Jun-2020 08:58:02 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 157
[09-Jun-2020 08:58:02 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 158
[09-Jun-2020 08:58:02 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 160
[09-Jun-2020 08:58:02 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 161
[09-Jun-2020 08:58:02 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 163
[09-Jun-2020 08:58:02 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 164
[09-Jun-2020 08:58:02 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 166
[09-Jun-2020 08:58:02 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 167
[09-Jun-2020 08:58:04 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 228
[09-Jun-2020 08:58:04 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 228
[09-Jun-2020 08:58:04 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 228
[09-Jun-2020 08:58:04 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 229
[09-Jun-2020 08:58:04 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 229
[09-Jun-2020 08:58:04 Europe/Berlin] PHP Warning: A non-numeric value encountered in /var/www/html/kostal_pico.php on line 229
Code: Alles auswählen
09.06. 09:02:04 -InfluxDB => [
AC Spannung_R=0,Spannung_S=0,Spannung_T=0,Strom_R=0,Strom_S=0,Strom_T=0,Leistung_R=,Leistung_S=,Leistung_T=
PV String1_Spannung=0,String2_Spannung=0,String3_Spannung=0,String1_Strom=0,String2_Strom=0,String3_Strom=0,String1_Leistung=,String2_Leistung=,String3_Leistung=,String1_Nummer="1",String2_Nummer="2",String3_Nummer="3"
Service FehlerCode=,Status=,Fehler=,Strings=0,Phasen=0
Summen Wh_Heute=0,Wh_Gesamt_=0 ]
09.06. 09:02:04 -Daten => [ Array
(
[AC_Wh_Gesamt] => 0
[PV_Spannung_1] => 0
[PV_Strom_1] => 0
[PV_Leistung_1] =>
[PV_Spannung_2] => 0
[PV_Strom_2] => 0
[PV_Leistung_2] =>
[PV_Spannung_3] => 0
[PV_Strom_3] => 0
[PV_Leistung_3] =>
[AC_Spannung_R] => 0
[AC_Strom_R] => 0
[AC_Leistung_R] =>
[AC_Spannung_S] => 0
[AC_Strom_S] => 0
[AC_Leistung_S] =>
[AC_Spannung_T] => 0
[AC_Strom_T] => 0
[AC_Leistung_T] =>
[Modell] =>
[Strings] => 0
[Phasen] => 0
[Status] =>
[Fehler] =>
[FehlerCode] =>
[WattstundenGesamtHeute] =>
[AC_Leistung] => 0
[PV_Leistung] => 0
[Regler] => 21
[Objekt] => Wechselrichter
[Firmware] => 0
[Produkt] =>
[Timestamp] => 1591686124
[Monat] => 6
[Woche] => 24
[Wochentag] => Dienstag
[Datum] => 09.06.2020
[Uhrzeit] => 09:02:04
[InfluxAdresse] =>
[InfluxPort] => 8086
[InfluxUser] =>
[InfluxPassword] =>
[InfluxDBName] => solaranzeige
[InfluxDaylight] =>
[InfluxDBLokal] => solaranzeige
[InfluxSSL] =>
[Demodaten] =>
)
]
09.06. 09:02:04 -Daten nicht zur lokalen InfluxDB gesendet! info: array (
'url' => 'http://localhost/write?db=solaranzeige&precision=s',
'content_type' => 'application/json',
'http_code' => 400,
'header_size' => 813,
'request_size' => 570,
'filetime' => -1,
'ssl_verify_result' => 0,
'redirect_count' => 0,
'total_time' => 0.027483,
'namelookup_time' => 0.004356,
'connect_time' => 0.00476,
'pretransfer_time' => 0.005058,
'size_upload' => 413.0,
'size_download' => 544.0,
'speed_download' => 20148.0,
'speed_upload' => 15296.0,
'download_content_length' => 544.0,
'upload_content_length' => 413.0,
'starttransfer_time' => 0.027343,
'redirect_time' => 0.0,
'redirect_url' => '',
'primary_ip' => '::1',
'certinfo' =>
array (
),
'primary_port' => 8086,
'local_ip' => '::1',
'local_port' => 57982,
'http_version' => 2,
'protocol' => 1,
'ssl_verifyresult' => 0,
'scheme' => 'HTTP',
'appconnect_time_us' => 0,
'connect_time_us' => 4760,
'namelookup_time_us' => 4356,
'pretransfer_time_us' => 5058,
'redirect_time_us' => 0,
'starttransfer_time_us' => 27343,
'total_time_us' => 27483,
)
Kostal Pico Wechselrichter
SMA Tripower Wechselrichter
go-E Wallbox
per IR-Schreib/Lesekopf werden auch Zählerdaten erfasst
Raspi 4 über PoE HAT betrieben
SMA Tripower Wechselrichter
go-E Wallbox
per IR-Schreib/Lesekopf werden auch Zählerdaten erfasst
Raspi 4 über PoE HAT betrieben
