Huawei M1-Regler Abfrage Alarmmeldungen

Beitrag von Glaswolle »

Hallo,

die Huawei WR stellen über die Modbus Register 32008, 32009 und 32010 Alarmmeldungen zu verschiedenen Betriebszuständen bereit.

Glaswolle
Unter Solaranzeige können diese 16bit langen Einträge mit "Alarm1", Alarm2" und "Alarm3" angezeigt werden.
Jedoch werden die Fehlermeldungen bitweise abgefragt.
Alarmmeldungen.pdf
(449.25 KiB) 117-mal heruntergeladen
Wie komme ich an die Bitweise Abfrage der Fehlermeldungen in Grafana? Über die Funktion "value mapping" und trage dort die Bit-Nr. mit dem entsprechenden Text ein?
Oder kann ich die "Alarm Id" verwenden?

sonnige Grüße

Glaswolle

Glaswolle
Beiträge: 12
Registriert: Di 7. Feb 2023, 19:12
Hat sich bedankt: 1 Mal

Re: Huawei M1-Regler Abfrage Alarmmeldungen

Beitrag von Glaswolle »

Hallo,

konnte nun, unter Aktivierung von "Alarm1Bit" anstelle von "Alarm1", die bitweise Darstellung der Fehlermeldung nutzen und über das value mapping in Grafana dann die entsprechende Fehler-ID anzeigen lassen.

Getestet habe ich das durch Wegschalten einer Phase => dabei gibt er dann über das entsprechende value mapping die Fehler-ID 2033 aus (grid undervoltage) , bei Wegschalten aller 3 Phasen die Fehler-ID 2032 (grid loss). Das müsste also passen.
10000000 = Alarm-ID 2032
100000000 = Alarm-ID 2033

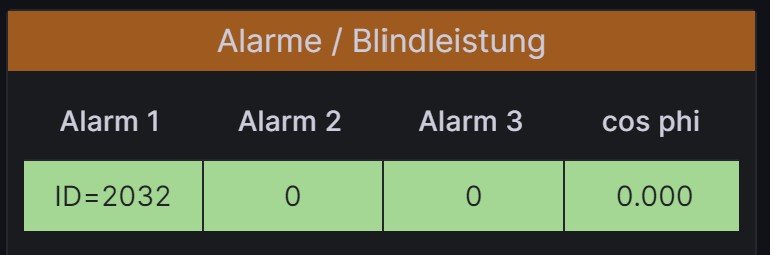

Das sieht dann so aus:
sonnige Grüße

Glaswolle
