ELWA DC von My-PV
Der ELWA DC ist jetzt implementiert. Bitte ein Update auf die Solaranzeige machen. Regler = 95
Es wird ein RS485 zu USB Adapter mit FTDI Chipsatz benötigt. Serielle Geschwindigkeit ist 9600 Baud.

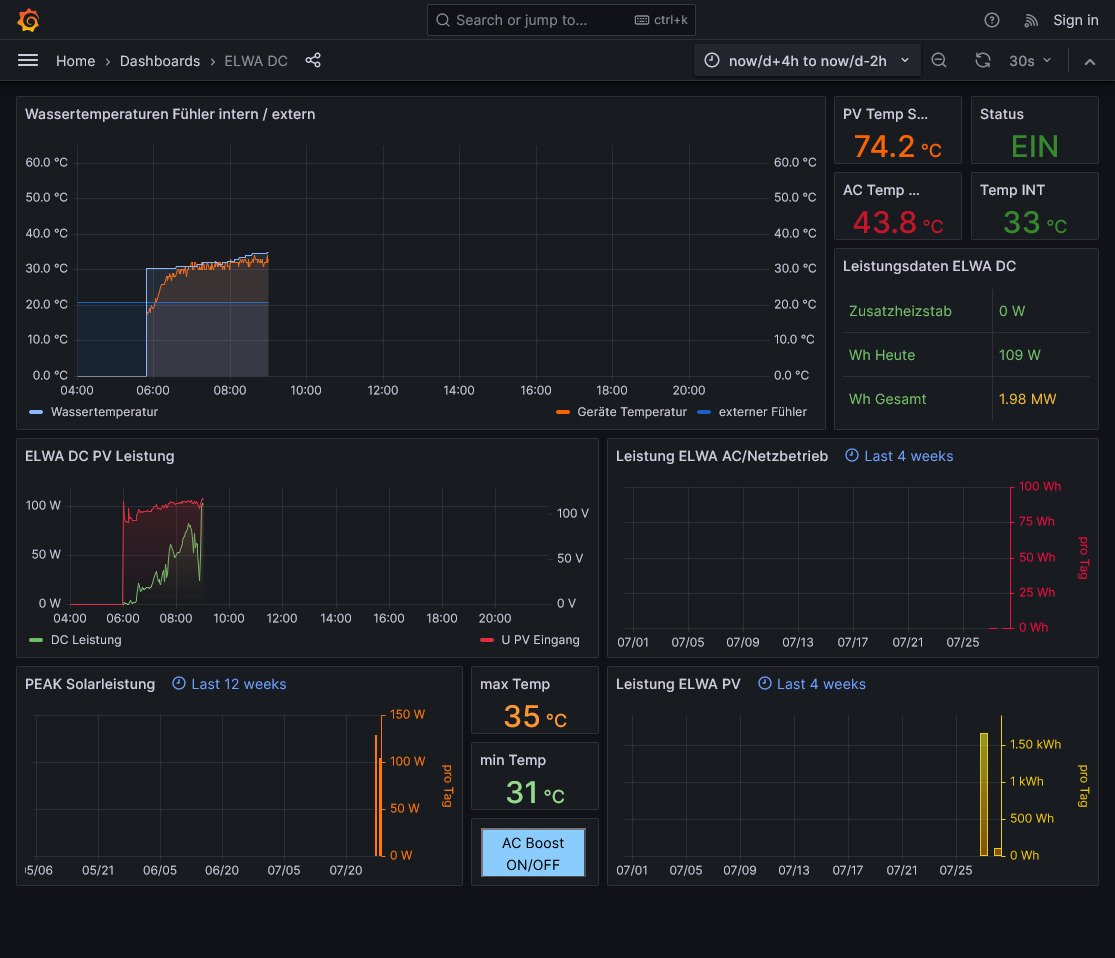

Das Standard Dashboard gibt es hier (Erstellt von andreas_n).
Es wird ein RS485 zu USB Adapter mit FTDI Chipsatz benötigt. Serielle Geschwindigkeit ist 9600 Baud.
Das Standard Dashboard gibt es hier (Erstellt von andreas_n).
-----------------------------------------------------
Ulrich . . . . . . . . [ Admin ]
Ulrich . . . . . . . . [ Admin ]
- mysolar123
- Beiträge: 15
- Registriert: Fr 17. Feb 2023, 16:10
- Wohnort: BW
- Hat sich bedankt: 2 Mal
- Danksagung erhalten: 1 Mal
Re: ELWA DC von My-PV
Hi, gibts ne Empfehlung was genau für ein Kabel?
Kann man das dann direkt wie mit Dupont Kabel anschliessen? 4pins?
Kann man das dann direkt wie mit Dupont Kabel anschliessen? 4pins?
Balkonkraftwerk mit 2x 375 Wp, Victron MPPT100/20, 16S LFP CALB, OpenDTU onBattery (Nulleinspeisung der Effizienz wegen!), Hichi IR, Hoymiles HM-300, Solaranzeige 6XX @ Proxmox
-
- Beiträge: 1708
- Registriert: Do 25. Jun 2020, 13:40
- Hat sich bedankt: 16 Mal
- Danksagung erhalten: 78 Mal
Re: ELWA DC von My-PV
verdrillter Klingeldraht, kann auch ausgedientes LAN Kabel sein, hängt von der Länge ab..ab 100m Kabellänge hab ich noch nicht getestet;-)
SMA Tripower 8/Growatt MIN 3000 TL-XE/1500S/SPH 4600,4 ARK LV,10kWh
ELWA DC WW Puffer m. 300L/Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
hier stehen alle Geräte>> viewtopic.php?f=13&t=1069
ELWA DC WW Puffer m. 300L/Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
hier stehen alle Geräte>> viewtopic.php?f=13&t=1069
- Ulrich
- Administrator
- Beiträge: 6233
- Registriert: Sa 7. Nov 2015, 10:33
- Wohnort: Essen
- Hat sich bedankt: 131 Mal
- Danksagung erhalten: 851 Mal
Re: ELWA DC von My-PV
Ein RS485 Kabel ist das einfachste Kabel, was man sich denken kann.mysolar123 hat geschrieben: ↑Do 28. Nov 2024, 20:44Hi, gibts ne Empfehlung was genau für ein Kabel?
Kann man das dann direkt wie mit Dupont Kabel anschliessen? 4pins?
2 Adern Klingelkabel verdrillt bis zu 1000 Meter lang. Ground wird in der Regel nicht benutzt. Ist nur in Spezialfällen nötig.
Hochwertigere oder abgeschirmte Kabel gehen natürlich auch, sind aber nicht nötig.
-----------------------------------------------------
Ulrich . . . . . . . . [ Admin ]
Ulrich . . . . . . . . [ Admin ]
- mysolar123
- Beiträge: 15
- Registriert: Fr 17. Feb 2023, 16:10
- Wohnort: BW
- Hat sich bedankt: 2 Mal
- Danksagung erhalten: 1 Mal
Re: ELWA DC von My-PV
Verzeihung, ich muss anders fragen.
Welches Interface muss genau gekauft werden? Das von mypv?
Wenn ja, das hat dann A B und dieses muss ich mit dem mypv elwa verbinden, hat das dann auch A B?
Dann ist mir es klar.
Ich hab momentan noch nichts vor mir liegen, mir ist auch mit der doku von mypv das nicht 100% klar was wie wo verbunden werden muss.
oder ich stelle mich blöd an
Welches Interface muss genau gekauft werden? Das von mypv?
Wenn ja, das hat dann A B und dieses muss ich mit dem mypv elwa verbinden, hat das dann auch A B?
Dann ist mir es klar.
Ich hab momentan noch nichts vor mir liegen, mir ist auch mit der doku von mypv das nicht 100% klar was wie wo verbunden werden muss.
oder ich stelle mich blöd an

Balkonkraftwerk mit 2x 375 Wp, Victron MPPT100/20, 16S LFP CALB, OpenDTU onBattery (Nulleinspeisung der Effizienz wegen!), Hichi IR, Hoymiles HM-300, Solaranzeige 6XX @ Proxmox
-
- Beiträge: 1708
- Registriert: Do 25. Jun 2020, 13:40
- Hat sich bedankt: 16 Mal
- Danksagung erhalten: 78 Mal
Re: ELWA DC von My-PV
ganz einfach, du brauchst das modbus interface von der elwa, NICHT das USB interface!!mysolar123 hat geschrieben: ↑Fr 29. Nov 2024, 20:14Verzeihung, ich muss anders fragen.
Welches Interface muss genau gekauft werden? Das von mypv?
An das schliesst du dann einen (FTDI 232 chipset!!!) RS485 zu USB Adapter deiner Wahl an....
Das Modbus Interface ist um die 110€ online zu haben, der FTDI Adapter je nach Hersteller... 5-17€
Das Modbus Interface muss auf die elwa geklebt werden, nach ANLEITUNG!!, geht das schief....dann besorg dir tesa powerstrips...
SMA Tripower 8/Growatt MIN 3000 TL-XE/1500S/SPH 4600,4 ARK LV,10kWh
ELWA DC WW Puffer m. 300L/Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
hier stehen alle Geräte>> viewtopic.php?f=13&t=1069
ELWA DC WW Puffer m. 300L/Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
hier stehen alle Geräte>> viewtopic.php?f=13&t=1069
- mysolar123
- Beiträge: 15
- Registriert: Fr 17. Feb 2023, 16:10
- Wohnort: BW
- Hat sich bedankt: 2 Mal
- Danksagung erhalten: 1 Mal
Re: ELWA DC von My-PV
ok dann hab ich das nun verstanden. danke.
die tesa nummer gefällt mir nicht.
jetz wirds interessant
gedanke:
das ist doch ein aufklebeinterface, die kommunikation scheint mit IR zu sein.
IR haben doch auch die tasmota leseköpfe... die register die über das interface von mypv laufen sind bekannt.
passt das nicht irgendwie zusammen???
mir wären lan/wlan dinger lieber wie usb... ich hab das hier zentral auf nem proxmox server liegen und mag meinen keller nicht komplett mit usb kabeln verkabeln... und ein lan/usb gateway mag ich auch nicht...
die tesa nummer gefällt mir nicht.
jetz wirds interessant

gedanke:
das ist doch ein aufklebeinterface, die kommunikation scheint mit IR zu sein.
IR haben doch auch die tasmota leseköpfe... die register die über das interface von mypv laufen sind bekannt.
passt das nicht irgendwie zusammen???
mir wären lan/wlan dinger lieber wie usb... ich hab das hier zentral auf nem proxmox server liegen und mag meinen keller nicht komplett mit usb kabeln verkabeln... und ein lan/usb gateway mag ich auch nicht...

Balkonkraftwerk mit 2x 375 Wp, Victron MPPT100/20, 16S LFP CALB, OpenDTU onBattery (Nulleinspeisung der Effizienz wegen!), Hichi IR, Hoymiles HM-300, Solaranzeige 6XX @ Proxmox
-
- Beiträge: 1708
- Registriert: Do 25. Jun 2020, 13:40
- Hat sich bedankt: 16 Mal
- Danksagung erhalten: 78 Mal
Re: ELWA DC von My-PV
ich hatte seinerzeit das Modbusinterface im Hochsommer hingepappt und die Elwa war am Gehäusedeckel wohl wärmer als normal und nach 2 Tagen war das um wenige 1/10tel verrutscht und dann geht via IR kein Datenaustausch mehr...doppelseitiges Klebeband war nicht der Bringer, ebenso war die provisorische Lösung mit nem Spannfix total uncool. Es gab nur die Lösung, die seither bombenfest hält, tesa powerstrip..isso. Das wird auch im Original so was ähnliches gewesen sein...wenn der Klebeversuch aufs erste Mal funzt, wird das auch halten, Korrekturen mag der Klebepad scheinbar nicht so..mysolar123 hat geschrieben: ↑Fr 29. Nov 2024, 21:50ok dann hab ich das nun verstanden. danke.
die tesa nummer gefällt mir nicht.
Klar kannst du nen IR Kopf von nem eHZ hinKLEBEN, prinzipiell ist das das Gleiche, aber die Soft wird das als nicht lesbar auswerten..weil da dann nix, aber auch gar nix stimmt. Das Rad wurde schon erfunden..

SMA Tripower 8/Growatt MIN 3000 TL-XE/1500S/SPH 4600,4 ARK LV,10kWh
ELWA DC WW Puffer m. 300L/Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
hier stehen alle Geräte>> viewtopic.php?f=13&t=1069
ELWA DC WW Puffer m. 300L/Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
hier stehen alle Geräte>> viewtopic.php?f=13&t=1069
- mysolar123
- Beiträge: 15
- Registriert: Fr 17. Feb 2023, 16:10
- Wohnort: BW
- Hat sich bedankt: 2 Mal
- Danksagung erhalten: 1 Mal
Re: ELWA DC von My-PV
hm okay, kann man das nicht umschreiben? wenn man den draufpappt klar, tut nicht auf anhieb.
(bin allerdings kein programmierer, eher script kiddie
)
(bin allerdings kein programmierer, eher script kiddie

Balkonkraftwerk mit 2x 375 Wp, Victron MPPT100/20, 16S LFP CALB, OpenDTU onBattery (Nulleinspeisung der Effizienz wegen!), Hichi IR, Hoymiles HM-300, Solaranzeige 6XX @ Proxmox
- mysolar123
- Beiträge: 15
- Registriert: Fr 17. Feb 2023, 16:10
- Wohnort: BW
- Hat sich bedankt: 2 Mal
- Danksagung erhalten: 1 Mal
Re: ELWA DC von My-PV
mal prinzipiell zu deiner anlagenkonfig, du hast 20 kwp. deine elwa dc hängt autark an irgendwas um die 6 platten. bist du prinzipiell zufrieden?
hast du im sommer oft das thema, dass dein WW puffer "voll" ist und die 6 platten dann einfach nichts machen weil der WR abschaltet?
das blockiert mich grad noch so 6 platten + DC WW reinzuschieben... oder gleich auf ne grössere anlage + elwa AC netzgekoppelt dann... !?
hast du im sommer oft das thema, dass dein WW puffer "voll" ist und die 6 platten dann einfach nichts machen weil der WR abschaltet?
das blockiert mich grad noch so 6 platten + DC WW reinzuschieben... oder gleich auf ne grössere anlage + elwa AC netzgekoppelt dann... !?
Balkonkraftwerk mit 2x 375 Wp, Victron MPPT100/20, 16S LFP CALB, OpenDTU onBattery (Nulleinspeisung der Effizienz wegen!), Hichi IR, Hoymiles HM-300, Solaranzeige 6XX @ Proxmox
