Fritz!Fon Anzeige
Moderator: Ulrich
-
- Beiträge: 61
- Registriert: Mo 20. Mär 2023, 11:11
- Hat sich bedankt: 4 Mal
- Danksagung erhalten: 6 Mal
Fritz!Fon Anzeige
Hallo,
ich bin auf der Suche nach einer kleinen Anzeige auf das hier gestoßen:
https://github.com/gitmacer/Fritzfon-Sm ... /tree/main
Hat jemand Erfahrung damit?
Und: kann man soetwas auch ohne NodeRed bauen, direkt in Grafana? Ich möchte mich nicht in ein weiteres Programm einarbeiten müssen....
Also ein jpg-Bild alle Minute erstellen (überschreibend), in dem die aktuelle Werte z.B. als Zahlen dargestellt werden, schön kompakt wie in den Beispielen des github-Projektes?
Gruss Seb01
ich bin auf der Suche nach einer kleinen Anzeige auf das hier gestoßen:
https://github.com/gitmacer/Fritzfon-Sm ... /tree/main
Hat jemand Erfahrung damit?
Und: kann man soetwas auch ohne NodeRed bauen, direkt in Grafana? Ich möchte mich nicht in ein weiteres Programm einarbeiten müssen....
Also ein jpg-Bild alle Minute erstellen (überschreibend), in dem die aktuelle Werte z.B. als Zahlen dargestellt werden, schön kompakt wie in den Beispielen des github-Projektes?
Gruss Seb01
-
- Beiträge: 61
- Registriert: Mo 20. Mär 2023, 11:11
- Hat sich bedankt: 4 Mal
- Danksagung erhalten: 6 Mal
Re: Fritz!Fon Anzeige
Hallo Gemeinde,
ich habe es jetzt auf meinem Pi4 mir dazuinstalliert.
Es funktioniert klasse, der WAF ist sehr gut. Da das Telefon immer an ist kann das Tablet jetzt auch mal aus bleiben.
Ich kann das nur sehr empfehlen!
Gruss Seb01
ich habe es jetzt auf meinem Pi4 mir dazuinstalliert.
Es funktioniert klasse, der WAF ist sehr gut. Da das Telefon immer an ist kann das Tablet jetzt auch mal aus bleiben.
Ich kann das nur sehr empfehlen!
Gruss Seb01
-
- Beiträge: 194
- Registriert: Di 25. Okt 2022, 15:01
- Hat sich bedankt: 75 Mal
- Danksagung erhalten: 6 Mal
Re: Fritz!Fon Anzeige
wie hast du es jetzt genau gelöst?
hast du da evtl. nenn Step by Step weg, für Anfänger wie mich.
Growatt Mod6000 3850/4620
SofarSolar HYD15 5775/7700
SofarSolar KTLX6.6 6230
Amass GTX3000-H4
Rasp PI 4B 4GB
Heizstab 6Stufen/4800Watt
SofarSolar HYD15 5775/7700
SofarSolar KTLX6.6 6230
Amass GTX3000-H4
Rasp PI 4B 4GB
Heizstab 6Stufen/4800Watt
-
- Beiträge: 61
- Registriert: Mo 20. Mär 2023, 11:11
- Hat sich bedankt: 4 Mal
- Danksagung erhalten: 6 Mal
Re: Fritz!Fon Anzeige
Ok, ich versuche es mal.
Ich habe mich an die Github-Seite gehalten. Das einzige, was dort nicht aufgeführt war, ist, wie man Node Red installiert:
https://nodered.org/docs/getting-started/raspberrypi
Im Terminalfenster:
Starten und in Autoboot eintragen
Node Red ist jetzt im Browser unter http:<ip_der_Solaranzeige>:1880 erreichbar, wie Grafana (nur halt ein anderer Port)
Und dann weiter.
Das aktuelle Fritzhome-Smarthome von Github herunterladen https://github.com/gitmacer/Fritzfon-Sm ... y/releases
In NodeRed die Schritte ausführen:
https://github.com/gitmacer/Fritzfon-Sm ... #anleitung
- Installiere Node-Red image tools
- Install der Fritzhome-Smarthome json
- "HTTP in" reinziehen (Hier wird der Speicherort des Bildes festgelegt), im Beispiel auf /SolarPower
Doppelklick auf die Nodes lässt diese bearbeiten.
Bei Daten Quellen (https://github.com/gitmacer/Fritzfon-Sm ... en-quellen) Influx auswählen.
https://github.com/gitmacer/Fritzfon-Sm ... n#influxdb
jetzt mit "Schrittnummern" weiter
- Installiere InfluxDB nodes
- a) Füge ein "influxdb in" node hinzu
- a1)Setze Server und Query: wir haben eine Influx 1.x-Version
- b) noch ein Change-Node, um die Ausgabe aus der Datenbank auf die richtige Zeile zu schubsen
- füge ein "Fritzfon solarimage" node hinzu (und entsprechend bearbeiten)
- Flow oben rechts mit "Übernahme (deploy)" übernehmen.
Für weitere Zeilen einfach noch a) bis b) wiederholen, bis man alles hat.
dann im Fritzfone das Livebild abrufen. Das geht auch mit dem Browser am PC, dann sieht man gleich, was man gebastelt hat.

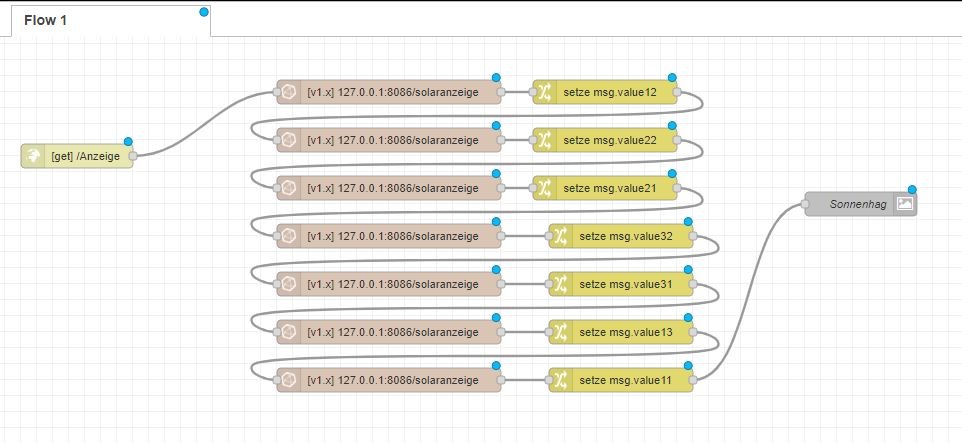

Mein Node-Red:
Hier sieht man, das ich sieben Werte ziehe und jedesmal den Variablennamen change. value11 ist z.B. 1.Icon, 1. Zeile
Mein Solarimage hat 3 Icons, das erste mit drei Zeilen, die beiden anderen mit 2 Zeilen. daher auch value 11, 12, 13, 21,22,31 und 32.
Vielleicht geht das auch über eine Datenbankabfrage und dananch x Changes, das habe ich nicht probiert.
Das ist das Ergebnis: Und nicht vergessen: das Projekt ist Donationware
Gruss Seb01
Ich habe mich an die Github-Seite gehalten. Das einzige, was dort nicht aufgeführt war, ist, wie man Node Red installiert:
https://nodered.org/docs/getting-started/raspberrypi
Im Terminalfenster:
Code: Alles auswählen
sudo apt install build-essential git curl
bash <(curl -sL https://raw.githubusercontent.com/node-red/linux-installers/master/deb/update-nodejs-and-nodered)
Code: Alles auswählen
node-red-start
sudo systemctl enable nodered.service
Und dann weiter.
Das aktuelle Fritzhome-Smarthome von Github herunterladen https://github.com/gitmacer/Fritzfon-Sm ... y/releases
In NodeRed die Schritte ausführen:
https://github.com/gitmacer/Fritzfon-Sm ... #anleitung
- Installiere Node-Red image tools
- Install der Fritzhome-Smarthome json
- "HTTP in" reinziehen (Hier wird der Speicherort des Bildes festgelegt), im Beispiel auf /SolarPower
Doppelklick auf die Nodes lässt diese bearbeiten.
Bei Daten Quellen (https://github.com/gitmacer/Fritzfon-Sm ... en-quellen) Influx auswählen.
https://github.com/gitmacer/Fritzfon-Sm ... n#influxdb
jetzt mit "Schrittnummern" weiter
- Installiere InfluxDB nodes
- a) Füge ein "influxdb in" node hinzu
- a1)Setze Server und Query: wir haben eine Influx 1.x-Version
- b) noch ein Change-Node, um die Ausgabe aus der Datenbank auf die richtige Zeile zu schubsen
- füge ein "Fritzfon solarimage" node hinzu (und entsprechend bearbeiten)
- Flow oben rechts mit "Übernahme (deploy)" übernehmen.
Für weitere Zeilen einfach noch a) bis b) wiederholen, bis man alles hat.
dann im Fritzfone das Livebild abrufen. Das geht auch mit dem Browser am PC, dann sieht man gleich, was man gebastelt hat.
Mein Node-Red:
Hier sieht man, das ich sieben Werte ziehe und jedesmal den Variablennamen change. value11 ist z.B. 1.Icon, 1. Zeile
Mein Solarimage hat 3 Icons, das erste mit drei Zeilen, die beiden anderen mit 2 Zeilen. daher auch value 11, 12, 13, 21,22,31 und 32.
Vielleicht geht das auch über eine Datenbankabfrage und dananch x Changes, das habe ich nicht probiert.
Das ist das Ergebnis: Und nicht vergessen: das Projekt ist Donationware
Gruss Seb01
-
- Beiträge: 5
- Registriert: Mo 18. Sep 2023, 19:03
- Hat sich bedankt: 3 Mal
- Danksagung erhalten: 2 Mal
Re: Fritz!Fon Anzeige
Mich würde interessieren weshalb du anstelle eines 4. Icons (Solar) lieber 3 Werte beim Haus verwendest?
Auch würde mich interessieren warum du die icons mit pfeilen die für die Anzeige von kWh gedacht sind gewählt hast. bei Watt kann ja einfach z.B. -500W angezeigt werden.
Was ich empfehlen würde:
Auch würde mich interessieren warum du die icons mit pfeilen die für die Anzeige von kWh gedacht sind gewählt hast. bei Watt kann ja einfach z.B. -500W angezeigt werden.
Was ich empfehlen würde:
-
- Beiträge: 61
- Registriert: Mo 20. Mär 2023, 11:11
- Hat sich bedankt: 4 Mal
- Danksagung erhalten: 6 Mal
Re: Fritz!Fon Anzeige
Hallo Macer,
ich fand das so schön.
Man sieht, wieviel Leistung aus und zur Batterie geht (Pfeil raus und Pfeil rein), das gleiche auch für das Stromnetz.
Außerdem kann ich die Werte direkt aus der Datenbank ziehen, ohne irgendetwas berechnen zu müssen. Das scheint in Node Red nicht so einfach zu sein. Meine Batterie z.B. ist in der Datenbank als Ladeleistung und Entladeleistung (beides in Watt) vorhanden, das gleiche für den "Stromanschluss" (Bezug und Einspeisung). Also nach dem KISS-Prinzip in Node Red gebaut
Ich könnte natürlich die Ladung der Batterie (jetzt 1. Icon, zweite Zeile) noch auf das Batterie-Icon verschieben und zwischen die Entlade- und Ladeleistung platzieren, aber das ist Kosmetik.
Gruß Seb01
ich fand das so schön.
Man sieht, wieviel Leistung aus und zur Batterie geht (Pfeil raus und Pfeil rein), das gleiche auch für das Stromnetz.
Außerdem kann ich die Werte direkt aus der Datenbank ziehen, ohne irgendetwas berechnen zu müssen. Das scheint in Node Red nicht so einfach zu sein. Meine Batterie z.B. ist in der Datenbank als Ladeleistung und Entladeleistung (beides in Watt) vorhanden, das gleiche für den "Stromanschluss" (Bezug und Einspeisung). Also nach dem KISS-Prinzip in Node Red gebaut
Ich könnte natürlich die Ladung der Batterie (jetzt 1. Icon, zweite Zeile) noch auf das Batterie-Icon verschieben und zwischen die Entlade- und Ladeleistung platzieren, aber das ist Kosmetik.
Gruß Seb01
-
- Beiträge: 5
- Registriert: Mo 18. Sep 2023, 19:03
- Hat sich bedankt: 3 Mal
- Danksagung erhalten: 2 Mal
Re: Fritz!Fon Anzeige
Verstanden wenn die Werte so in der Datenbank gespeichert werden macht dies natürlich sinn.
Solltest jemand dennoch eine Anzeige mit "-" haben wollen kann dieser code in ein Funktion node eingefügt werden.
Dann einfach msg.negativEingang auf z.B. Einspeisung und msg.positivEingang auf Netzbezug.
Solltest jemand dennoch eine Anzeige mit "-" haben wollen kann dieser code in ein Funktion node eingefügt werden.
Dann einfach msg.negativEingang auf z.B. Einspeisung und msg.positivEingang auf Netzbezug.
Code: Alles auswählen
let ergebnis;
if (msg.negativEingang > 0){
ergebnis = msg.negativEingang * -1;
}
else{
ergebnis = msg.positivEingang;
}
//Hier die gewünschte var einstellen.
msg.valueXX = ergebnis;
return msg;
-
- Beiträge: 5
- Registriert: Mo 18. Sep 2023, 19:03
- Hat sich bedankt: 3 Mal
- Danksagung erhalten: 2 Mal
Re: Fritz!Fon Anzeige
Mit der neusten Version (smarthome 0.3.4) kann man nun einfach die negativ variable übergeben (msg.negativeValueXX) und die wird dann verrechnet. Was die ganze angelegenheit noch einfacher macht.
-
- Beiträge: 105
- Registriert: So 27. Mär 2022, 12:48
- Hat sich bedankt: 1 Mal
- Danksagung erhalten: 5 Mal
Re: Fritz!Fon Anzeige
Hallo,
könnte mir jemand bei der Einrichtung helfen? Nodered und die ganzen Plugins sind installiert, aber weiter komme ich nicht.
Discord oder TeamSpeak / AnyDesk oder TeamViewer
könnte mir jemand bei der Einrichtung helfen? Nodered und die ganzen Plugins sind installiert, aber weiter komme ich nicht.
Discord oder TeamSpeak / AnyDesk oder TeamViewer
-
- Beiträge: 5
- Registriert: Mo 18. Sep 2023, 19:03
- Hat sich bedankt: 3 Mal
- Danksagung erhalten: 2 Mal
Re: Fritz!Fon Anzeige
Du kannst auf den Solardisplay Discord kommen und mich anpingen. (Ganz frisch erstellt).
Beachte jedoch, dass es sich um Donationware handelt solltest es dir nichts wert sein kommuniziere dies bitte.
