Verbindung zum Zähler klappt einfach nicht.

Alles was mit der Solaranzeige Image Installation und Betrieb zu tun hat. Einfache Konfiguration mit einem Gerät.

Moderator: Ulrich

Antworten
Roman-1
Beiträge: 27
Registriert: Di 26. Sep 2023, 21:52
Hat sich bedankt: 2 Mal

Verbindung zum Zähler klappt einfach nicht.

Beitrag von Roman-1 »

Hallo.

Ich habe schon unter "Allgemein" mein Glück versucht.
Leider komme ich trotzdem nicht weiter.
Mitlerweile bekomme ich unter Grafana in der Datenbank zumindest die Meldung
das die Datenbank läuft und ich 1 Meldung habe.
Jetzt habe ich zum xten mal die SSD Karte neu formatiert und das Image aufgespielt
und möchte es neu versuchen.
Grafanan ist über LAN, unter http://solaranzeige.local:3000/?orgId=1 errreichbar.
Puttty und WSCP ist instaliert.
Der Usb port ist unter Putty erreichbar.
pi@solaranzeige:~ $ lsusb
Bus 001 Device 006: ID 046d:c31c Logitech, Inc. Keyboard K120
Bus 001 Device 004: ID 046d:c534 Logitech, Inc. Unifying Receiver
Bus 001 Device 005: ID 1a86:7523 QinHeng Electronics CH340 serial converter
Bus 001 Device 007: ID 0424:7800 Microchip Technology, Inc. (formerly SMSC)
Bus 001 Device 003: ID 0424:2514 Microchip Technology, Inc. (formerly SMSC) USB 2.0 Hub
Bus 001 Device 002: ID 0424:2514 Microchip Technology, Inc. (formerly SMSC) USB 2.0 Hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub
Für die Solaranzeige habe ich jetzt das Setup noch nicht laufen lassen.
Verbinden möchte ich den SDM630 V2 über RS485. ALs Gerät habe ich die Nr 34 angegeben.
Als Adresse 1, Stopbit 1,Parität none, Baut 9600 oder 19200 in der user config angegeben.
Auch am Zähler und diesen neu gestartet
Kabel habe ich schon mal gedreht und GND ist auch angeschlossen.

Ich komme einfach nicht weiter und habe mir gedacht, das ich jetzt, vielleicht mit etwas unterstützung
von euch des noch einmal versuche.
Leider sind meine Kenntnisse überhaupt nicht gut, ehr gleich Null.
Roman

Benutzeravatar
mr.big
Beiträge: 524
Registriert: Mi 7. Sep 2022, 12:12
Wohnort: tief im Osten...
Hat sich bedankt: 11 Mal
Danksagung erhalten: 106 Mal

Re: Verbindung zum Zähler klappt einfach nicht.

Beitrag von mr.big »

grafana ist doch erst einmal uninteressant! :o
wichtig ist das du den Zaehler erst einmal auslesen kannst und die Daten in der Datenbank ankommen!

1. setup durchlaufen lassen
2.

Code: Alles auswählen

sudo update
durchlaufen lassen
3. user.config einrichten
4. Raspi neustarten!
5. Was sagt

Code: Alles auswählen

tail -f /var/www/log/solaranzeige.log
und dann schauen wir weiter!
Bus 001 Device 005: ID 1a86:7523 QinHeng Electronics CH340 serial converter
Was ist das für ein Adapter, und wie war das mit "FTDI Adapter" verwenden!?

Roman-1
Beiträge: 27
Registriert: Di 26. Sep 2023, 21:52
Hat sich bedankt: 2 Mal

Re: Verbindung zum Zähler klappt einfach nicht.

Beitrag von Roman-1 »

Hallo Mr. Big.

alles nach Deinen Anweisungen ausgeführ. Nur die Datenbit konnte ich nicht finden. :?:

Das sagt mir jetzt der Putty
pi@solaranzeige:~ $ tail -f /var/www/log/solaranzeige.log
22.10. 20:48:01 + -WR_ID: 01
22.10. 20:48:01 |------------ Start SDM630_meter.php -- Regler 34 ---------- --
22.10. 20:48:02 -AC Leistung: 566.9 Watt
22.10. 20:48:02 * -Daten zur lokalen InfluxDB [ solaranzeige ] gesendet.
22.10. 20:48:57 -OK. Datenübertragung erfolgreich.
22.10. 20:48:57 |------------ Stop SDM630_meter.php --------------------- --
22.10. 20:49:02 + -WR_ID: 01
22.10. 20:49:02 |------------ Start SDM630_meter.php -- Regler 34 ---------- --
22.10. 20:49:03 -AC Leistung: 561.8 Watt
22.10. 20:49:03 * -Daten zur lokalen InfluxDB [ solaranzeige ] gesendet.
22.10. 20:49:58 -OK. Datenübertragung erfolgreich.
22.10. 20:49:58 |------------ Stop SDM630_meter.php -----------------------
22.10. 20:50:01 |------------------- Start wetterdaten.php --------------------
22.10. 20:50:01 WET-API Abfrage -1 Sekunden nach jeder vollen Stunde.
22.10. 20:50:01 + -WR_ID: 01
22.10. 20:50:01 |------------ Start SDM630_meter.php -- Regler 34 ------------
22.10. 20:50:02 -AC Leistung: 555.2 Watt
22.10. 20:50:03 -Alle 10 Minuten werden die Statistikdaten übertragen.
22.10. 20:50:03 * -Daten zur lokalen InfluxDB [ solaranzeige ] gesendet.
Sieht gut aus, ....oder, .. :|

Das erste mal bei der Abfrage
pi@solaranzeige:~ $ tail -f /var/www/log/solaranzeige.log
bekam ich die Meldung, das zu wenig Speicherplatz vorhanden ist. Habe ich dann
in der Raspberry Pi-Konfiguration (Google hilft) unter Expand Dateisystem gemacht.
und jetzt geht die Datenübertragen :P
als USB Adapter habe ich den bei Ebay gekauft. War am schnellsten.
https://www.ebay.de/itm/256224049969?_t ... p_homepage

...und jetzt bin ich dir richtig Dankbar.
Die Datenbit, ... wo stecken den die?

Roman

Benutzeravatar
mr.big
Beiträge: 524
Registriert: Mi 7. Sep 2022, 12:12
Wohnort: tief im Osten...
Hat sich bedankt: 11 Mal
Danksagung erhalten: 106 Mal

Re: Verbindung zum Zähler klappt einfach nicht.

Beitrag von mr.big »

das schaut doch gut aus! Vergiss das "Datenbit" das passt schon!
Daten werden ausgelesen und in die Datenbank geschrieben!

Und ab jetzt sollte doch auch in Grafana was zu sehen sein!?

Roman-1
Beiträge: 27
Registriert: Di 26. Sep 2023, 21:52
Hat sich bedankt: 2 Mal

Re: Verbindung zum Zähler klappt einfach nicht.

Beitrag von Roman-1 »

Ja, jetzt ist auch auf einem Dashboard was zu sehen.

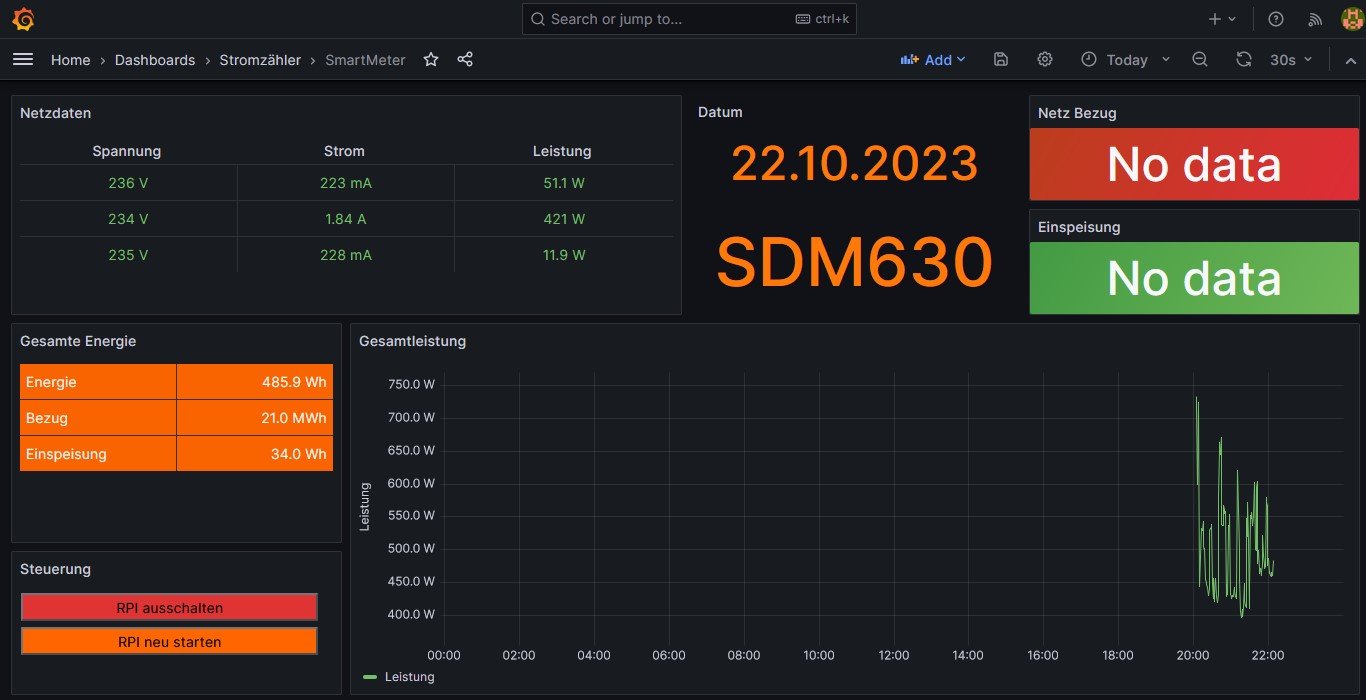

Screenshot 2023-10-22 220853.jpg
Ich hab jetzt irgend eins genommen, da es für den SMD kein Board gibt.
Da muß ich mich jetzt auch damit beschäftigen.
Auch welche Daten der SDM eigentlich sendet.

Bis jetzt hab ich nur versucht irgend welche Daten zu bekommen.
...und jetzt war alles in 15 Minuten erledigt. Lag's am Speicherplatz?

Sag mal, gibt es ein guten Buch darüber. Also über den Raspbeery

Roman

Benutzeravatar
mr.big
Beiträge: 524
Registriert: Mi 7. Sep 2022, 12:12
Wohnort: tief im Osten...
Hat sich bedankt: 11 Mal
Danksagung erhalten: 106 Mal

Re: Verbindung zum Zähler klappt einfach nicht.

Beitrag von mr.big »

viewtopic.php?t=2034

hier sind die verfügbaren Daten aufgelistet wie sie eigentlich jetzt auch bei dir verfügbar sein sollten!

Mit Büchertips kann ich leider nicht helfen, solltest aber auch alles relevante im Netz finden! Ein bisschen Grundlagen Linux und Co. hat noch nie geschadet! :D
Ansonsten hier fragen, da wird dir geholfen! :mrgreen:

Roman-1
Beiträge: 27
Registriert: Di 26. Sep 2023, 21:52
Hat sich bedankt: 2 Mal

Re: Verbindung zum Zähler klappt einfach nicht.

Beitrag von Roman-1 »

Danke Dir.

..... und ich denk, ich komm wieder :D

Gruß
Roman

Roman-1
Beiträge: 27
Registriert: Di 26. Sep 2023, 21:52
Hat sich bedankt: 2 Mal

Re: Verbindung zum Zähler klappt einfach nicht.

Beitrag von Roman-1 »

Hi, .. das macht ja richtig Spaß.

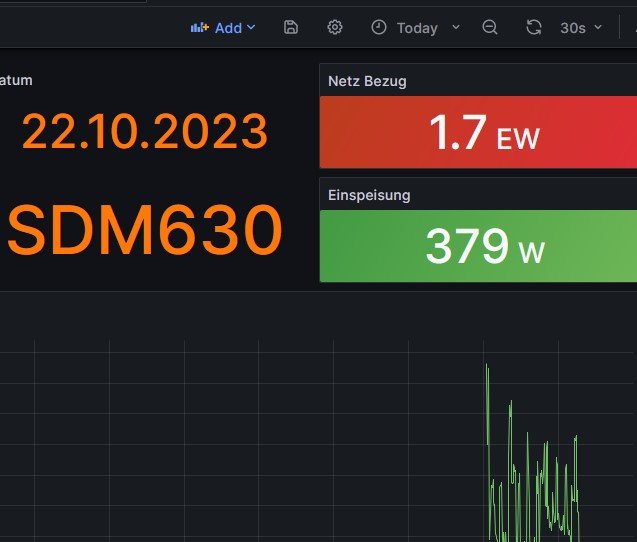

Screenshot 2023-10-22 223718.jpg
Wo steht eigentlich die ganze Abfrage der Geräte drin?
Die user.config sieht mir das nicht so aus.
Hab's gefunden (SDM630_meter.php) sieht allerding nicht gerade einfach aus. :cry:
