EPEVER Tracer 4210 AN

Beitrag von pia12 »

Hallo,
habe (bisher vergeblich) versucht, die Solaranzeige mit Daten aus einem Laderegler EPEVER Tracer 4210 AN zu füttern.
Ausgangslage:
- Raspberry Pi 4B 2 GB
- Laderegler EPEVER Tracer 4210 AN
- Adapterkabel CC-USB-RS485-150U (CH343)(auch für Steuerung des Reglers über die PC-Software genutzt)
- Solaranzeige_V5.1.3-32Bit.img (zusätzlich auch mit Solaranzeige_V5.1.3-64Bit.img getestet)
Raspberry Pi ist mit dem Laderegler und dem Netzwerk (plus Internet) verbunden. Setup über Putty aufgerufen und unter Laderegler die "3" für "Tracer und Rover" gewählt.
Nach Speicherung der Konfiguration und Neustart kommt bei beiden 5.1.3-Versionen die Meldung, dass keine Verbindung zu localhost möglich ist, kurze Zeit später öffnet sich die Grafana-Oberfläche und das "Tracer und Rover" - Dashboard lässt sich aus der Liste links unten auswählen.
Das Dashboard zeigt jedoch (auch nach längerer Zeit) leider keine konkreten Daten vom Laderegler an.

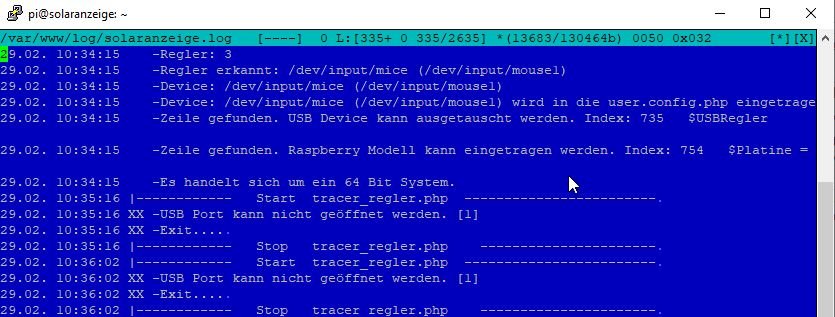

Der Eintrag in der LOG-Datei (siehe Screenshot) lässt mich vermuten, dass als mögliche Fehlerquelle das RS485-Adapterkabel in Frage kommen könnte. Kann es sein, dass im zugrunde liegenden Debian kein passender Treiber vorhanden ist?
Wenn ja, was wäre ein kompatibles Adapterkabel?
Oder ist ein anderer Fehler denkbar?
Viele Grüße und vielen Dank
Dateianhänge

Benutzeravatar
Ulrich
Administrator
Beiträge: 6077
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Hat sich bedankt: 153 Mal
Danksagung erhalten: 824 Mal
Kontaktdaten:

Re: EPEVER Tracer 4210 AN

Beitrag von Ulrich »

Der RS485 zu USB Adapter muss ein FTDI Chipsatz haben. Wie man in der LOG Datei sieht, wird der vorhandene Adapter nicht erkannt.
-----------------------------------------------------
Ulrich . . . . . . . . [ Admin ]

pia12
Beiträge: 2
Registriert: Do 22. Feb 2024, 16:06
Danksagung erhalten: 1 Mal

Re: EPEVER Tracer 4210 AN

Beitrag von pia12 »

Hallo Ulrich,
vielen Dank für deine Antwort.
Mit einem USB-RS485-Adapter für 3,30 € (siehe Abbildung) steht nun die Verbindung zwischen Raspberry und Laderegler auf Anhieb und stabil. Prima. :-)
Uwe
