Keine Daten vom WR Solaredge 3Ph

Beitrag von StephanH »

Hi, ich habe mir die Solaranzeige 6.0.1 64bit auf meinen Raspi 5 8GB installiert. Der Raspi läuft in einem Argon M.2 V3 mit einer 1TB NVMe SSD.
Mein Wechselrichter ist ein SE10K RWB48. Die Modbus Schnittstelle ist aktiviert und er ist per LAN verbunden.

Das Setup der Solaranzeige habe ich einmal (naja 2x) durch.

Inverter ist also 16
IP habe ich eingegeben

nun war ich mir beim Port und der Adresse unsicher.

da beim Wechselrichter der Port 1502 standartmäßig gesetzt war habe ich diesen auch eingetragen vielleicht liegt hier auch der Fehler. Allerdings wüsste ich auch nicht wie ich den richtigen Port ermitteln könnte

Bei der Adresse habe ich "1" eingetragen

in der Influx ist die Solaranzeige zu finden
allerdings sind hier nur die Measurements "Info" und "aktuellesWetter"

logischerweise findet sich in der INflux meines zweiten PIs ebenfalls nur das Measurement "aktuellesWetter". niedergeschrieben werden soll alles was so möglich war also Prognosen Bürsenpreise usw.

kann mir hier einer weiterhelfen?

vielen Dank

Gruß Stephan

TeamO
Beiträge: 1150
Registriert: Mo 22. Jun 2020, 08:58
Wohnort: Ulm / Neu-Ulm
Hat sich bedankt: 24 Mal
Danksagung erhalten: 231 Mal

Re: Keine Daten vom WR Solaredge 3Ph

Beitrag von TeamO »

Wenn Port und WR-Adresse garanteiert richtig sind musst Du einmal den Wechselrichter komplett ausschalten (Schalter umlegen) und dann wieder einschalten.
Bei SolarEdge kann nur innerhalb der ersten paar Minuten nach dem Einschalten ein Gerät auf ModBus "registriert" werden um den Wechselrichter abzufragen. Ist die Solaranzeige so einmal registriert, muss diese Prozedur nicht erneut durchgeführt werden.
Gruß Timo

Auflistung Geräte/Dashboards/Anschlussart
Datenbankfelder der einzelnen Geräte
GANZ WICHTIG: Überblick der vorhandenen Anleitungen

Fertige Komplett-Systeme gibt es hier anfragen[AT]bauer-timo[.]de

Tibber Invite (100% Öko-Strom + 50€ Bonus)

StephanH
Beiträge: 16
Registriert: So 25. Feb 2024, 00:21
Hat sich bedankt: 1 Mal

Re: Keine Daten vom WR Solaredge 3Ph

Beitrag von StephanH »

Hi,

erst einmal vielen Dank für die Antwort. geholfen hat es leider nicht. IP und Port (1502 Standard) sind auf jeden Fall korrekt. bei der Adresse bin ich nach wie vor unsicher

ich habe "2" eingegeben da ich in der SetApp irgendwo Motbus #2 gelesen hatte. meine das war in Verbindung mit den Zähler.
also erstmal die Frage ist das so richtig?

muss das mit irgendwas übereinstimmen also in irgendeinem Skript auch evtl. geändert werden. wenn Ja wo finde ich das bzw. wie komme ich da dran. (ist ja kein Windowsordner :))

Ich habe das Setup jetzt nochmal gemacht. wenn das durch ist wird nach dem Datum gefragt das war der Moment in dem ich meinen Wechselrichter wieder Startete so das WR und Raspi der ja dann auch neu startet gemeinsam hochfahren. (In Bezug auf das der WR neue Modbusverbindungen nur ein paar Min nach dem Start zulässt.

bin also aktuell Ratlos und benötige weitere Unterstützung.

hier nochmal was mir der Raspi so aus der Influx zurückgibt.

pi@solaranzeige:~ $ influx
Connected to http://localhost:8086 version 1.8.10
InfluxDB shell version: 1.8.10
> use solaranzeige
Using database solaranzeige
> show measurements
name: measurements
name
----
Info
Wetterprognose
aktuellesWetter
>
vielen Dank.

Gruß Stephan

Benutzeravatar
Ulrich
Administrator
Beiträge: 5588
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Hat sich bedankt: 157 Mal
Danksagung erhalten: 889 Mal
Kontaktdaten:

Re: Keine Daten vom WR Solaredge 3Ph

Beitrag von Ulrich »

Hallo Stephan,

kannst du bitte einmal auf der Konsole folgendes eingeben:

mbpoll -v -a 1 -t 4:hex -c 2 -1 -r 0001 -p 1502 <ip-wechselrichter>

Natürlich die richtige IP Adresse eingeben.

Wenn keine richtigen daten zurück kommen dann ändere einmal

-a 2
-a 3
-a 4

-p 502

-a = Modbus ID Adresse. Einfachmal 2 oder 3 oder 4 ausprobieren.
-p = Port auch einmal Port 502 ausprobieren.
-----------------------------------------------------
Ulrich . . . . . . . . [Projekt Administrator]

StephanH
Beiträge: 16
Registriert: So 25. Feb 2024, 00:21
Hat sich bedankt: 1 Mal

Re: Keine Daten vom WR Solaredge 3Ph

Beitrag von StephanH »

Hi ich war wohl zu ungeduldig. es funktioniert jetzt habe mehrere Measurements und bekomme auch über Grafana ein feedback jetzt geht es an das design mal sehen wie ich Zeit finde.

vielen Dank nochmal und auch für das tolle Projekt

Gruß Stephan

StephanH
Beiträge: 16
Registriert: So 25. Feb 2024, 00:21
Hat sich bedankt: 1 Mal

Re: Keine Daten vom WR Solaredge 3Ph

Beitrag von StephanH »

Hallo zusammen,

wieder war ich zu optimistisch denn noch Arbeitet die Solaranzeige nicht. Ich bekomme zwar Nachrichten vom Messager jedoch keine Werte auf Grafana .

die Measurements in der Influx sind inzwischen da.
habe ich die Vermutung das keine Daten eingetragen werden hierzu ein paar Bilder zum besseren Verständnis im Anhang.

hoffe ich war verständlich und mir kann jemand weiterhelfen.

vielen Dank

Gruß Stephan
Dateianhänge

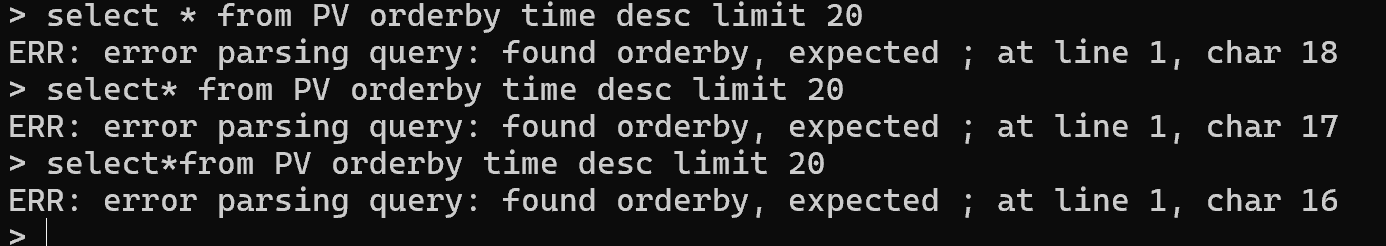

Versuch Datenanzeige Influx.png

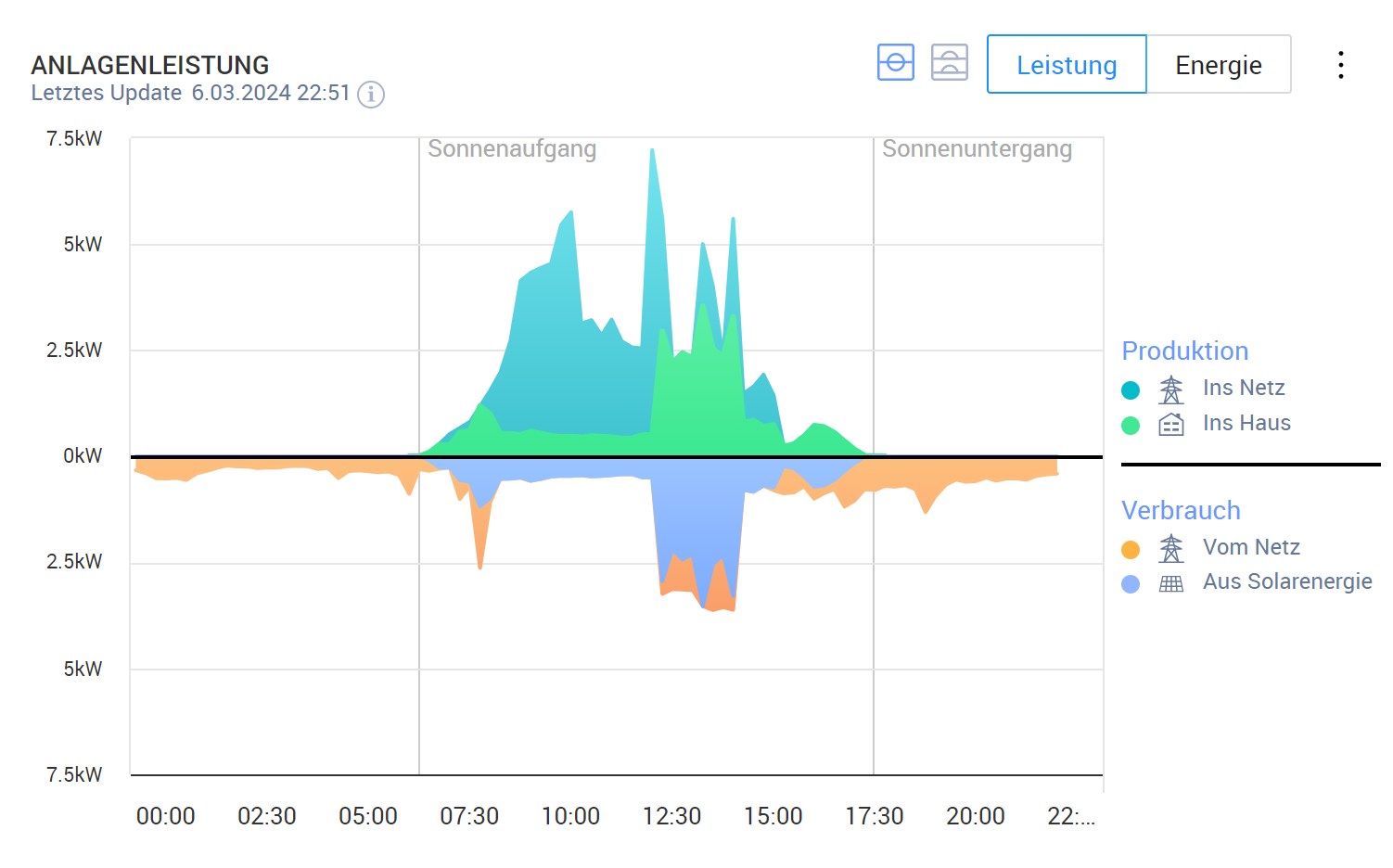

Solaredge Monitoring.png

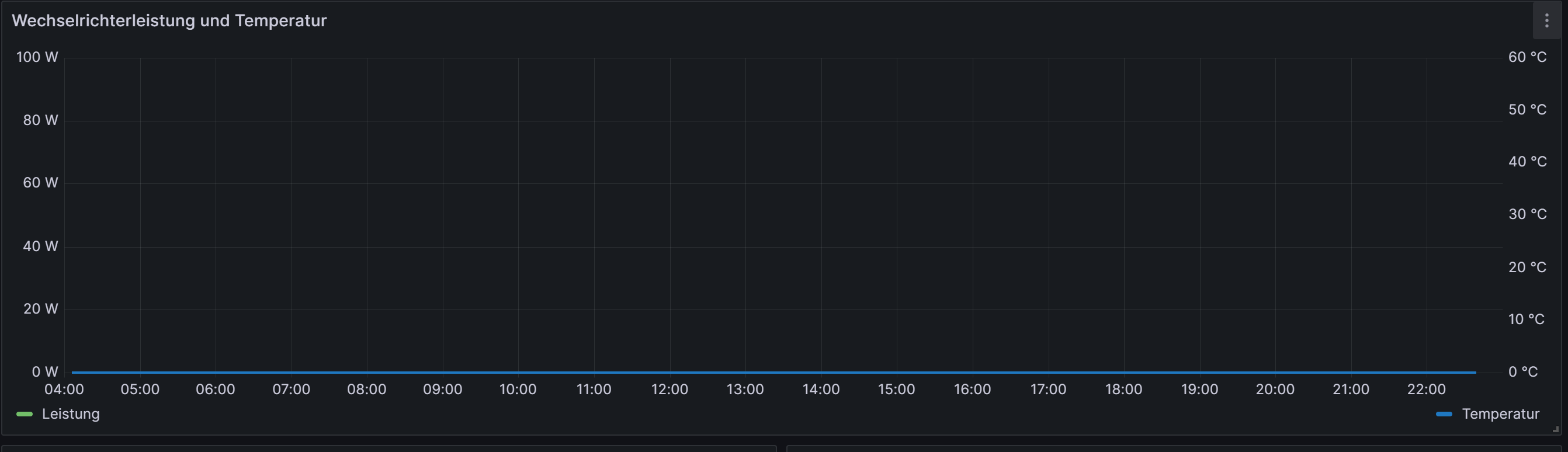

Grafana 2024-03-06.png

TeamO
Beiträge: 1150
Registriert: Mo 22. Jun 2020, 08:58
Wohnort: Ulm / Neu-Ulm
Hat sich bedankt: 24 Mal
Danksagung erhalten: 231 Mal

Re: Keine Daten vom WR Solaredge 3Ph

Beitrag von TeamO »

Stell doch bitte mal Deine user.config.php, solaranzeige.log und php.log hier als Datei rein
Gruß Timo

Auflistung Geräte/Dashboards/Anschlussart
Datenbankfelder der einzelnen Geräte
GANZ WICHTIG: Überblick der vorhandenen Anleitungen

Fertige Komplett-Systeme gibt es hier anfragen[AT]bauer-timo[.]de

Tibber Invite (100% Öko-Strom + 50€ Bonus)

Benutzeravatar
Ulrich
Administrator
Beiträge: 5588
Registriert: Sa 7. Nov 2015, 10:33
Wohnort: Essen
Hat sich bedankt: 157 Mal
Danksagung erhalten: 889 Mal
Kontaktdaten:

Re: Keine Daten vom WR Solaredge 3Ph

Beitrag von Ulrich »

Bei der Influx Abfrage wird orderby nicht zusammen geschrieben. Deswegen die Fehlermeldung!

select * from PV order by time desc Limit 20
-----------------------------------------------------
Ulrich . . . . . . . . [Projekt Administrator]

StephanH
Beiträge: 16
Registriert: So 25. Feb 2024, 00:21
Hat sich bedankt: 1 Mal

Re: Keine Daten vom WR Solaredge 3Ph

Beitrag von StephanH »

Hallo Timo wo finde ich die Dateien bzw. Wie. Bin mit linux und dem raspi nicht so vertraut leider.

Gruß Stephan

TeamO
Beiträge: 1150
Registriert: Mo 22. Jun 2020, 08:58
Wohnort: Ulm / Neu-Ulm
Hat sich bedankt: 24 Mal
Danksagung erhalten: 231 Mal

Re: Keine Daten vom WR Solaredge 3Ph

Beitrag von TeamO »

Am einfachsten geht es mit WinSFP und dann unter
/var/www/html bzw. /var/www/log
Gruß Timo
