Inbetriebnahme Raspberry 4B - SDM630
Hallo Zusammen,
ich bin neu hier und benötige wohl etwas Hilfe. Ich bedanke mich im Voraus für eure Unterstützung.
Normalerweise bin ich bei solchen Sachen relativ fit, aber hier finde ich nicht den Anfang für die Fehlersuche.
Ich habe den Kaco NX3 Wechselrichter und SDM630 Modbus V2 Energiezähler.
Mit dem Raspberry 4B 4GB möchte ich gerne Verbrauch, Erzeugung, Eigenverbrauch und Einspeisung, sowie passende Wetterdaten tracken und sammeln. Ziel wäre es dann 1-2 Geräte bei Überschuss anzusteuern.
Ich habe die stabile Version 5.1.3 32bit installiert, aber auch schon die anderen getestet.
Den SDM630 habe ich A,B, GND via RS485 Converter mit FTDI über USB verbunden.
Im SDM630 Modbus Adresse auf 1, Baudrate auf 19.2 eingestellt.
Das Grafana Cockpit ist SmartMeter
Egal was ich probiert habe, ich bekomme keine Daten und im SDM630 ist auch der Telefonhörer nicht zu sehen.
Beim Setup wird immer USB0 geschrieben. den WR 34 habe ich angegeben.
Sind noch weitere Angaben notwendig? IP Adresse? Hat der SDM630 eine und einen Port?
Ich danke für jede Unterstützung.
Viele Grüße
Florian
ich bin neu hier und benötige wohl etwas Hilfe. Ich bedanke mich im Voraus für eure Unterstützung.
Normalerweise bin ich bei solchen Sachen relativ fit, aber hier finde ich nicht den Anfang für die Fehlersuche.
Ich habe den Kaco NX3 Wechselrichter und SDM630 Modbus V2 Energiezähler.
Mit dem Raspberry 4B 4GB möchte ich gerne Verbrauch, Erzeugung, Eigenverbrauch und Einspeisung, sowie passende Wetterdaten tracken und sammeln. Ziel wäre es dann 1-2 Geräte bei Überschuss anzusteuern.
Ich habe die stabile Version 5.1.3 32bit installiert, aber auch schon die anderen getestet.
Den SDM630 habe ich A,B, GND via RS485 Converter mit FTDI über USB verbunden.
Im SDM630 Modbus Adresse auf 1, Baudrate auf 19.2 eingestellt.
Das Grafana Cockpit ist SmartMeter
Egal was ich probiert habe, ich bekomme keine Daten und im SDM630 ist auch der Telefonhörer nicht zu sehen.
Beim Setup wird immer USB0 geschrieben. den WR 34 habe ich angegeben.
Sind noch weitere Angaben notwendig? IP Adresse? Hat der SDM630 eine und einen Port?
Ich danke für jede Unterstützung.
Viele Grüße
Florian
17kwp / KACO NX3 Wechselrichter / SDM630 Modbus V2 Energiezähler
-
- Beiträge: 1618
- Registriert: Do 25. Jun 2020, 13:40
- Hat sich bedankt: 17 Mal
- Danksagung erhalten: 84 Mal
Re: Inbetriebnahme Raspberry 4B - SDM630
welche Ausführung?Single oder doch MultiUser?haus.peter hat geschrieben: ↑Do 11. Apr 2024, 06:56
Ich habe die stabile Version 5.1.3 32bit installiert, aber auch schon die anderen getestet.
Den SDM630 habe ich A,B, GND via RS485 Converter mit FTDI über USB verbunden.
Im SDM630 Modbus Adresse auf 1, Baudrate auf 19.2 eingestellt.
Das Grafana Cockpit ist SmartMeter
Egal was ich probiert habe, ich bekomme keine Daten und im SDM630 ist auch der Telefonhörer nicht zu sehen.
Beim Setup wird immer USB0 geschrieben. den WR 34 habe ich angegeben.
Taucht der FTDI überhaupt mit lsusb auf? Steht was in dem log file?
WR34 angegeben, WO? (verwirrend)
Mach erstmal ein Gerät, den 630er und verkabel den wie angegeben mit dem Pi und erst wenn der läuft, kannste die weiteren Geräte,NACH Erweiterung auf MultiUser, einbinden
SMA Tripower 8/Growatt MIN 3000 TL-XE/Growatt 1500S/Growatt SPH 4600,4 ARK LV,10kWh
ELWA DC WW Puffer m. 300L mittels Automation /Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
ELWA DC WW Puffer m. 300L mittels Automation /Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
-
- Beiträge: 52
- Registriert: Do 10. Feb 2022, 10:44
- Hat sich bedankt: 2 Mal
- Danksagung erhalten: 11 Mal
Re: Inbetriebnahme Raspberry 4B - SDM630
Hi,
hast du den Abschlusswiderstand in der Größe von 120 Ohm an die A und B-Kontakte beim SDM630 angebracht?
Weil wenn da nix dran ist, dann ist kommunikationstechnisch Schicht im Schacht.
LG,
Michael
hast du den Abschlusswiderstand in der Größe von 120 Ohm an die A und B-Kontakte beim SDM630 angebracht?
Weil wenn da nix dran ist, dann ist kommunikationstechnisch Schicht im Schacht.
LG,
Michael
Kostal Plenticore Gen1 8,5kW, KSEM Gen2, Solarfabrik Mono S3 Module 375W, installierte Leistung 7,5kWp, BYD HVS 7,68kWh
-
- Beiträge: 5
- Registriert: Mo 1. Apr 2024, 06:04
Re: Inbetriebnahme Raspberry 4B - SDM630
Hallo
Vielen Dank schon mal.
Ja, Single. Versuche erstmal Daten zu lesen.
Nein, die Widerstände habe ich nicht. War mir nicht bewusst, dass die ein Muss sind. Dann mache ich da mal weiter.
Vielen Dank
Florian
Vielen Dank schon mal.
Ja, Single. Versuche erstmal Daten zu lesen.
Nein, die Widerstände habe ich nicht. War mir nicht bewusst, dass die ein Muss sind. Dann mache ich da mal weiter.
Vielen Dank
Florian
17kwp / KACO NX3 Wechselrichter / SDM630 Modbus V2 Energiezähler
-
- Beiträge: 5
- Registriert: Mo 1. Apr 2024, 06:04
Re: Inbetriebnahme Raspberry 4B - SDM630
Hallo
Vielen Dank erstmal.
Es war tatsächlich der Widerstand.
Jetzt benötige ich noch ein schönes Dashboard mit korrekten Daten. Hat jemand einen Tipp? Hier bin ich nicht fündig geworden.
Vielen Dank nochmal
Florian
Vielen Dank erstmal.
Es war tatsächlich der Widerstand.
Jetzt benötige ich noch ein schönes Dashboard mit korrekten Daten. Hat jemand einen Tipp? Hier bin ich nicht fündig geworden.
Vielen Dank nochmal
Florian
17kwp / KACO NX3 Wechselrichter / SDM630 Modbus V2 Energiezähler
- mr.big
- Beiträge: 595
- Registriert: Mi 7. Sep 2022, 12:12
- Wohnort: tief im Osten...
- Hat sich bedankt: 15 Mal
- Danksagung erhalten: 121 Mal
-
- Beiträge: 5
- Registriert: Mo 1. Apr 2024, 06:04
Re: Inbetriebnahme Raspberry 4B - SDM630
Verstanden.
17kwp / KACO NX3 Wechselrichter / SDM630 Modbus V2 Energiezähler
-
- Beiträge: 1618
- Registriert: Do 25. Jun 2020, 13:40
- Hat sich bedankt: 17 Mal
- Danksagung erhalten: 84 Mal
Re: Inbetriebnahme Raspberry 4B - SDM630
Musst doch fürn Anfang nur das fertige Zähler Dashboard (universal) verwenden.Ob dann der Graph in schweinchenrosa oder grün eingefärbt daher kommt, ist doch jedermanns Geschmacksache
SMA Tripower 8/Growatt MIN 3000 TL-XE/Growatt 1500S/Growatt SPH 4600,4 ARK LV,10kWh
ELWA DC WW Puffer m. 300L mittels Automation /Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
ELWA DC WW Puffer m. 300L mittels Automation /Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
-
- Beiträge: 5
- Registriert: Mo 1. Apr 2024, 06:04
Re: Inbetriebnahme Raspberry 4B - SDM630

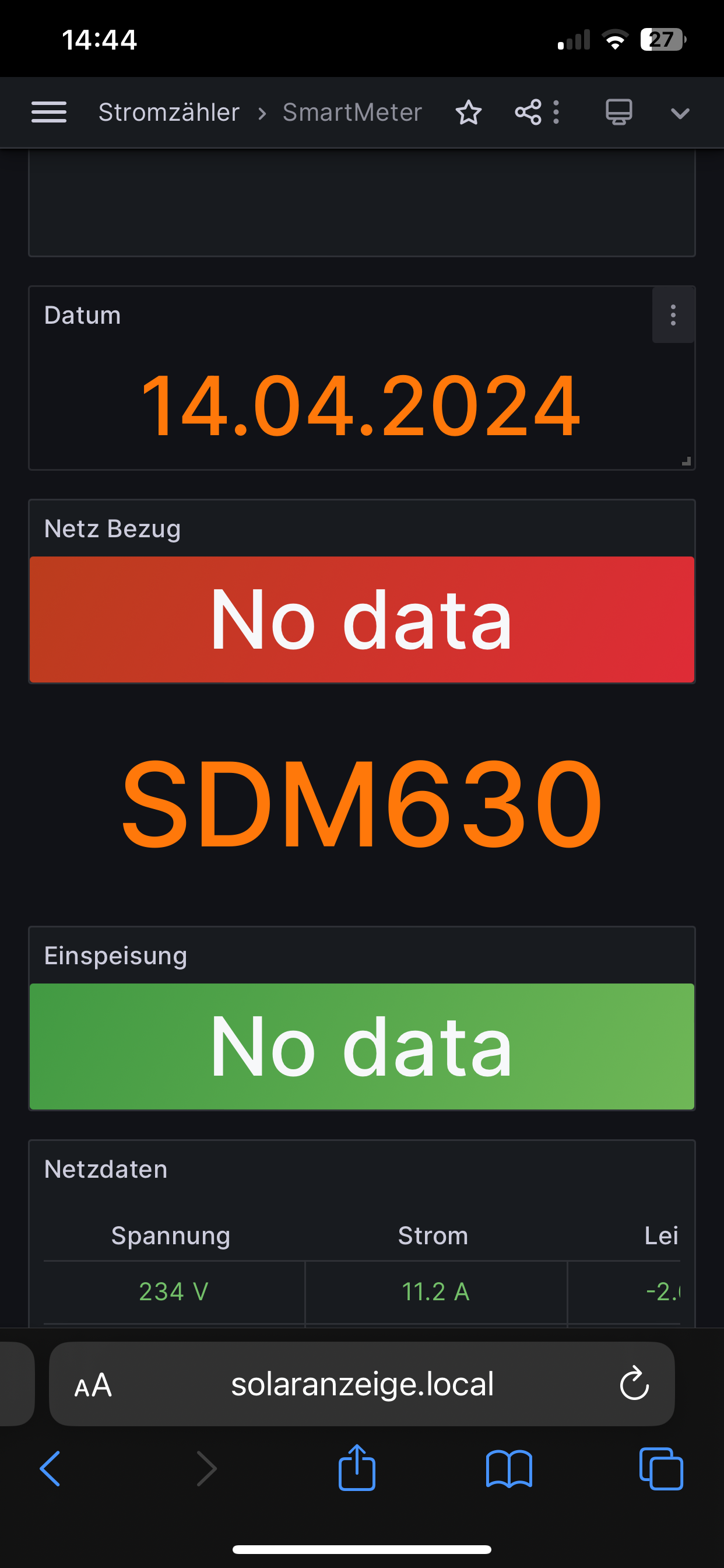

Ich war mir nicht ganz sicher, welche Daten vom SDM noch übertragen werden und vielleicht ungenutzt sind. Außerdem wird mir ein negativ Wert angezeigt. Muss ich mich halt durchbeißen. Kein Problem.
Was mir gerade Kopfzerbrechen macht ist der Sonoff POW R3
In der Anleitung steht man soll sich per IP aufschalten. Das klappt bei mir nicht. Mit dem WLAN ist er verbunden und kann mit der App auch geschalten werden.
Hat jemand einen Tipp?
Vielen Dank im Voraus
Florian
Was mir gerade Kopfzerbrechen macht ist der Sonoff POW R3
In der Anleitung steht man soll sich per IP aufschalten. Das klappt bei mir nicht. Mit dem WLAN ist er verbunden und kann mit der App auch geschalten werden.
Hat jemand einen Tipp?
Vielen Dank im Voraus
Florian
17kwp / KACO NX3 Wechselrichter / SDM630 Modbus V2 Energiezähler
