Einfache Automatisierung und schalten eines Relais
Moin,
ich dreh mich im Kreis und finde den Ausweg nicht: Ums Verrechken bekomme ich ein Sehlly Plus 1, geflashed mit Tasmota 12.5.0 nicht in der Automation geschaltet.
Ausgangslage: Single-Regler Version erfolgreich installiert mit SMA SmartMeter
Ich habe eine Wallbox, die potentialfrei von 1- auf 3-phasig geschaltet werden kann und das möchte ich gerne der Autmation überlassen. Also ans Werk:
Solaranzeige zur Multi-Regler-Version erweitert genau nach Anleitung:
- Kopieren der user.config.php in 1.user.config.php
- Anschließend habe ich eine 2.user.config.php erzeugt und dort als Regler die "23" und die Angaben zum Shelly eingetragen.
Das Tasmota-Gerät (also den Shelly) wurde auf den Device_Name "Shelly_1" umbenannt mit der Tasmota-Console.
"Topic" und alle weiteren Einträge mehrfach kontrolliert auf gleiche Schreibweise
In Automation.web.php wird mir das Gerät "Shelly_1" korrekt angezeigt.
Wenn ich auf TEST klicke ändert sich die Farbe von [EIN] bei Steuerkreis 1 - Kontakt 1 [EIN] von Rot auf Schwarz und zurück. Das Relais selbst tut nichts. Egal, ob Sonoff POW, SONOFF BASIC oder Relais mit 1 Kontakt ausgewählt (und gesendet) sind.
Alle Anleitungen und Dokumenten zu Automation und Mulitregler-Version habe ich mehrfach durchgesehen und finde nicht, was falsch sein könnte.
Welche Einträge in die 2.user.config.php sind wichtig, damit das Relais schaltet?
Grüße,
steffen
ich dreh mich im Kreis und finde den Ausweg nicht: Ums Verrechken bekomme ich ein Sehlly Plus 1, geflashed mit Tasmota 12.5.0 nicht in der Automation geschaltet.
Ausgangslage: Single-Regler Version erfolgreich installiert mit SMA SmartMeter
Ich habe eine Wallbox, die potentialfrei von 1- auf 3-phasig geschaltet werden kann und das möchte ich gerne der Autmation überlassen. Also ans Werk:
Solaranzeige zur Multi-Regler-Version erweitert genau nach Anleitung:
- Kopieren der user.config.php in 1.user.config.php
- Anschließend habe ich eine 2.user.config.php erzeugt und dort als Regler die "23" und die Angaben zum Shelly eingetragen.
Das Tasmota-Gerät (also den Shelly) wurde auf den Device_Name "Shelly_1" umbenannt mit der Tasmota-Console.
"Topic" und alle weiteren Einträge mehrfach kontrolliert auf gleiche Schreibweise
In Automation.web.php wird mir das Gerät "Shelly_1" korrekt angezeigt.
Wenn ich auf TEST klicke ändert sich die Farbe von [EIN] bei Steuerkreis 1 - Kontakt 1 [EIN] von Rot auf Schwarz und zurück. Das Relais selbst tut nichts. Egal, ob Sonoff POW, SONOFF BASIC oder Relais mit 1 Kontakt ausgewählt (und gesendet) sind.
Alle Anleitungen und Dokumenten zu Automation und Mulitregler-Version habe ich mehrfach durchgesehen und finde nicht, was falsch sein könnte.
Welche Einträge in die 2.user.config.php sind wichtig, damit das Relais schaltet?
Grüße,
steffen
- Ulrich
- Administrator
- Beiträge: 6253
- Registriert: Sa 7. Nov 2015, 10:33
- Wohnort: Essen
- Hat sich bedankt: 131 Mal
- Danksagung erhalten: 845 Mal
Re: Einfache Automatisierung und schalten eines Relais
Ich gehe davon aus, dass du genau nach Anleitung die Automation konfiguriert hast.
download/Automation.pdf
Auf welcher Seite kommst du denn nicht weiter?
Die 2.user.config.php ist in diesem Fall uninteressant, wenn es nur um das Schalten geht.
download/Automation.pdf
Auf welcher Seite kommst du denn nicht weiter?
Die 2.user.config.php ist in diesem Fall uninteressant, wenn es nur um das Schalten geht.
-----------------------------------------------------
Ulrich . . . . . . . . [ Admin ]
Ulrich . . . . . . . . [ Admin ]
-
- Beiträge: 4
- Registriert: So 16. Jun 2024, 17:51
Re: Einfache Automatisierung und schalten eines Relais
Oh - du bist ja superschnell....
Ich bin schon der Meinung, alles nach den Anleitungen gemacht zu haben und habe schon einige Stunden damit verbracht, das zu kontrollieren.
Im Prinzip hänge ich auf Seite 5: In der Automation wird mir zwischen den eckigen Klammern völlig korrekt der von mir vergebene Device-Name angezeigt. Das Auslesen des Shellys funktioniert also.
Aber die LOG-Datei sagt, es sei kein Relais konfiguriert. Wo muss es denn ausser in der Tasmota-Oberfläche und in der Automation noch konfiguriert werden?
28.07. 19:24:10 |--> - - - - - Start Web - Seite automation.web.php - - - - - -
28.07. 19:24:10 ERRO Fehler, es ist kein Relais konfiguriert.
28.07. 19:24:10 INFO Broker: Connection Accepted.
28.07. 19:24:11 INFO Subscribed to a topic.
28.07. 19:24:11 INFO Nachricht: Online
28.07. 19:24:11 INFO Topic: tele/schalter2/LWT
28.07. 19:24:11 INFO Mesage published.
28.07. 19:24:11 INFO Subscribed to a topic.
28.07. 19:24:11 INFO Nachricht: 0
28.07. 19:24:11 INFO Nachricht: {"Status":{"Module":1,"DeviceName":"Shelly_1","FriendlyName":["schalter2"],"Topic":"schalter2","ButtonTopic":"0","Power":-1,"PowerOnState":3,"LedState":1,"LedMask":"FFFF","SaveData":1,"SaveState":1,"SwitchTopic":"0","SwitchMode":[0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0],"ButtonRetain":0,"SwitchRetain":0,"SensorRetain":0,"PowerRetain":0,"InfoRetain":0,"StateRetain":0,"StatusRetain":0}}
28.07. 19:24:11 ERRO Array
(
[Module] => 1
[DeviceName] => Shelly_1
[FriendlyName] => Array
(
[0] => schalter2
)
[Topic] => schalter2
[ButtonTopic] => 0
[Power] => -1
[PowerOnState] => 3
[LedState] => 1
[LedMask] => FFFF
[SaveData] => 1
[SaveState] => 1
[SwitchTopic] => 0
[SwitchMode] => Array
(
[0] => 0
[1] => 0
[2] => 0
[3] => 0
[4] => 0
[5] => 0
[6] => 0
[7] => 0
[8] => 0
[9] => 0
[10] => 0
[11] => 0
[12] => 0
[13] => 0
[14] => 0
[15] => 0
[16] => 0
[17] => 0
[18] => 0
[19] => 0
[20] => 0
[21] => 0
[22] => 0
[23] => 0
[24] => 0
[25] => 0
[26] => 0
[27] => 0
)
[ButtonRetain] => 0
[SwitchRetain] => 0
[SensorRetain] => 0
[PowerRetain] => 0
[InfoRetain] => 0
[StateRetain] => 0
[StatusRetain] => 0
)
Ich bin schon der Meinung, alles nach den Anleitungen gemacht zu haben und habe schon einige Stunden damit verbracht, das zu kontrollieren.
Im Prinzip hänge ich auf Seite 5: In der Automation wird mir zwischen den eckigen Klammern völlig korrekt der von mir vergebene Device-Name angezeigt. Das Auslesen des Shellys funktioniert also.
Aber die LOG-Datei sagt, es sei kein Relais konfiguriert. Wo muss es denn ausser in der Tasmota-Oberfläche und in der Automation noch konfiguriert werden?
28.07. 19:24:10 |--> - - - - - Start Web - Seite automation.web.php - - - - - -
28.07. 19:24:10 ERRO Fehler, es ist kein Relais konfiguriert.
28.07. 19:24:10 INFO Broker: Connection Accepted.
28.07. 19:24:11 INFO Subscribed to a topic.
28.07. 19:24:11 INFO Nachricht: Online
28.07. 19:24:11 INFO Topic: tele/schalter2/LWT
28.07. 19:24:11 INFO Mesage published.
28.07. 19:24:11 INFO Subscribed to a topic.
28.07. 19:24:11 INFO Nachricht: 0
28.07. 19:24:11 INFO Nachricht: {"Status":{"Module":1,"DeviceName":"Shelly_1","FriendlyName":["schalter2"],"Topic":"schalter2","ButtonTopic":"0","Power":-1,"PowerOnState":3,"LedState":1,"LedMask":"FFFF","SaveData":1,"SaveState":1,"SwitchTopic":"0","SwitchMode":[0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0],"ButtonRetain":0,"SwitchRetain":0,"SensorRetain":0,"PowerRetain":0,"InfoRetain":0,"StateRetain":0,"StatusRetain":0}}
28.07. 19:24:11 ERRO Array
(
[Module] => 1
[DeviceName] => Shelly_1
[FriendlyName] => Array
(
[0] => schalter2
)
[Topic] => schalter2
[ButtonTopic] => 0
[Power] => -1
[PowerOnState] => 3
[LedState] => 1
[LedMask] => FFFF
[SaveData] => 1
[SaveState] => 1
[SwitchTopic] => 0
[SwitchMode] => Array
(
[0] => 0
[1] => 0
[2] => 0
[3] => 0
[4] => 0
[5] => 0
[6] => 0
[7] => 0
[8] => 0
[9] => 0
[10] => 0
[11] => 0
[12] => 0
[13] => 0
[14] => 0
[15] => 0
[16] => 0
[17] => 0
[18] => 0
[19] => 0
[20] => 0
[21] => 0
[22] => 0
[23] => 0
[24] => 0
[25] => 0
[26] => 0
[27] => 0
)
[ButtonRetain] => 0
[SwitchRetain] => 0
[SensorRetain] => 0
[PowerRetain] => 0
[InfoRetain] => 0
[StateRetain] => 0
[StatusRetain] => 0
)
-
- Beiträge: 1245
- Registriert: Mo 22. Jun 2020, 08:58
- Wohnort: Ulm / Neu-Ulm
- Hat sich bedankt: 15 Mal
- Danksagung erhalten: 128 Mal
Re: Einfache Automatisierung und schalten eines Relais
Zeig mal einen Screenshot von der Webseite der Automation
Gruß Timo
Auflistung Geräte/Dashboards/Anschlussart
Datenbankfelder der einzelnen Geräte
GANZ WICHTIG: Überblick der vorhandenen Anleitungen
Fertige Komplett-Systeme gibt es hier anfragen[AT]bauer-timo[.]de
Tibber Invite (100% Öko-Strom + 50€ Bonus)
Auflistung Geräte/Dashboards/Anschlussart
Datenbankfelder der einzelnen Geräte
GANZ WICHTIG: Überblick der vorhandenen Anleitungen
Fertige Komplett-Systeme gibt es hier anfragen[AT]bauer-timo[.]de
Tibber Invite (100% Öko-Strom + 50€ Bonus)
-
- Beiträge: 1708
- Registriert: Do 25. Jun 2020, 13:40
- Hat sich bedankt: 16 Mal
- Danksagung erhalten: 78 Mal
Re: Einfache Automatisierung und schalten eines Relais
stimmt denn die Scheibweise?
"Shelly_1" ist nicht "Shelly 1"
"Shelly_1" ist nicht "Shelly 1"
SMA Tripower 8/Growatt MIN 3000 TL-XE/1500S/SPH 4600,4 ARK LV,10kWh
ELWA DC WW Puffer m. 300L/Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
hier stehen alle Geräte>> viewtopic.php?f=13&t=1069
ELWA DC WW Puffer m. 300L/Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
hier stehen alle Geräte>> viewtopic.php?f=13&t=1069
-
- Beiträge: 4
- Registriert: So 16. Jun 2024, 17:51
Re: Einfache Automatisierung und schalten eines Relais
Danke. Habe ich geändert auf Shelly1 - das ändert bislang aber nichts.

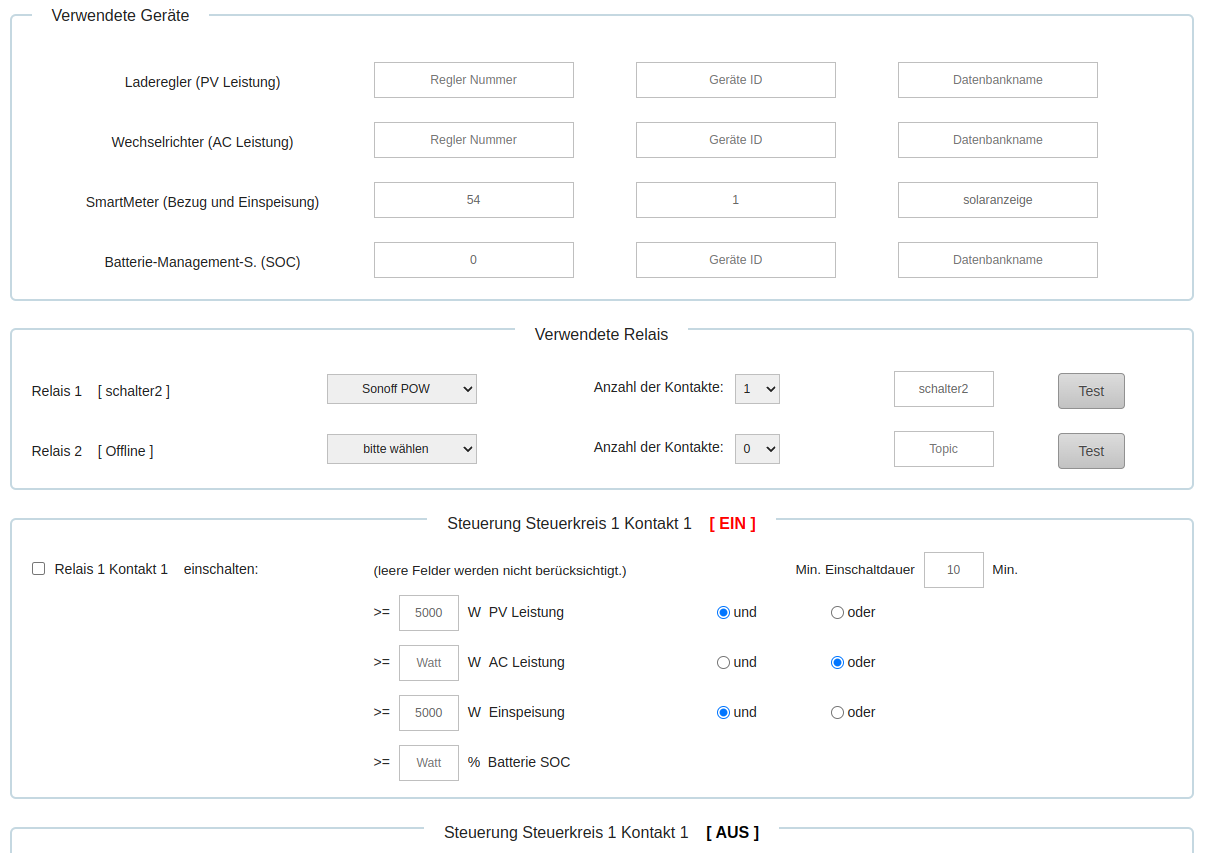

Hier der Screenshot aus der Automation:
Hier der Screenshot aus der Automation:
-
- Beiträge: 1708
- Registriert: Do 25. Jun 2020, 13:40
- Hat sich bedankt: 16 Mal
- Danksagung erhalten: 78 Mal
Re: Einfache Automatisierung und schalten eines Relais
urgl,nein
Shelly(leerzeichen) 1
ist nit Shelly1
oder
Shelly_1
Shelly(leerzeichen) 1
ist nit Shelly1
oder
Shelly_1
SMA Tripower 8/Growatt MIN 3000 TL-XE/1500S/SPH 4600,4 ARK LV,10kWh
ELWA DC WW Puffer m. 300L/Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
hier stehen alle Geräte>> viewtopic.php?f=13&t=1069
ELWA DC WW Puffer m. 300L/Gesamt PV Leistung 20,5kWp gesteuert mit Pi4 und Pi5
hier stehen alle Geräte>> viewtopic.php?f=13&t=1069
-
- Beiträge: 4
- Registriert: So 16. Jun 2024, 17:51
Re: Einfache Automatisierung und schalten eines Relais
Ich habe das Problem gefunden:
Nach dem Flashen war das SHELLY zwar mit TASMOTA unterwegs, aber es fehlte die Konfiguration als Shelly. Das geht in TASMOTA 12.5.0 mit AUTO-CONFIGURATION - da kann man dann ein passendes Gerät auswählen und damit schaltet dann auch alles wie erwartet.
Trotzdem Danke für die schnelle Hilfsbereitschaft hier im Forum!
Nach dem Flashen war das SHELLY zwar mit TASMOTA unterwegs, aber es fehlte die Konfiguration als Shelly. Das geht in TASMOTA 12.5.0 mit AUTO-CONFIGURATION - da kann man dann ein passendes Gerät auswählen und damit schaltet dann auch alles wie erwartet.
Trotzdem Danke für die schnelle Hilfsbereitschaft hier im Forum!
-
- Beiträge: 1245
- Registriert: Mo 22. Jun 2020, 08:58
- Wohnort: Ulm / Neu-Ulm
- Hat sich bedankt: 15 Mal
- Danksagung erhalten: 128 Mal
Re: Einfache Automatisierung und schalten eines Relais
Du hast auch vergessen den Haken zu setzen bei "Relais 1 Kontakt 1 einschalten"

Gruß Timo
