Mehrere Relais in Grafana darstellen
- blaubaer
- Beiträge: 69
- Registriert: Di 16. Nov 2021, 09:13
- Hat sich bedankt: 13 Mal
- Danksagung erhalten: 2 Mal
Mehrere Relais in Grafana darstellen
Wie kann ich denn im Grafana EPEX Dashboard den Einschaltzustand beider Relais gleichzeitig darstellen? Danke Michael
PV 7,4 kWp mit Solar Edge Wechselrichter, Sonnenbatterie und go-e Charger (11 kW und 22kW)
Online
- Ulrich
- Administrator
- Beiträge: 6253
- Registriert: Sa 7. Nov 2015, 10:33
- Wohnort: Essen
- Hat sich bedankt: 131 Mal
- Danksagung erhalten: 845 Mal
Re: Mehrere Relais in Grafana darstellen

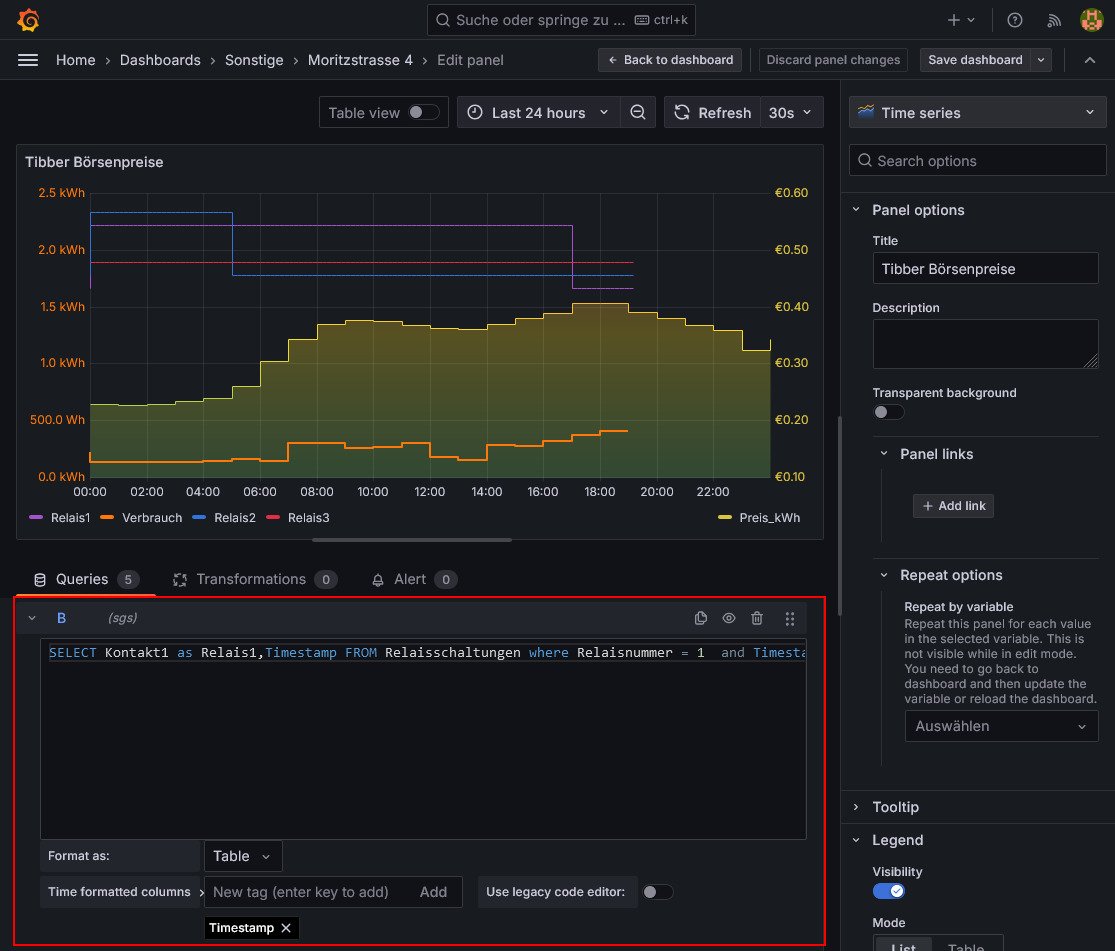

Mit weiteren Queries:
1. Relais: Query:
SELECT Kontakt1 as Relais1,Timestamp FROM Relaisschaltungen where Relaisnummer = 1 and Timestamp >= $__from / 1000 and Timestamp < $__to / 1000 order by Timestamp
2. Relais: Query =>
SELECT (Kontakt1 + 0.2) as Relais2,Timestamp FROM Relaisschaltungen where Relaisnummer = 2 and Timestamp >= $__from / 1000 and Timestamp < $__to / 1000 order by Timestamp
"Kontakt1 + 0.2" ist nur dafür da, dass die Treppenstufen etwas versetzt nach oben angezeigt werden, damit sie sich nicht verdecken.
So kann man mehrere Relais anzeigen lassen.
1. Relais: Query:
SELECT Kontakt1 as Relais1,Timestamp FROM Relaisschaltungen where Relaisnummer = 1 and Timestamp >= $__from / 1000 and Timestamp < $__to / 1000 order by Timestamp
2. Relais: Query =>
SELECT (Kontakt1 + 0.2) as Relais2,Timestamp FROM Relaisschaltungen where Relaisnummer = 2 and Timestamp >= $__from / 1000 and Timestamp < $__to / 1000 order by Timestamp
"Kontakt1 + 0.2" ist nur dafür da, dass die Treppenstufen etwas versetzt nach oben angezeigt werden, damit sie sich nicht verdecken.
So kann man mehrere Relais anzeigen lassen.
-----------------------------------------------------
Ulrich . . . . . . . . [ Admin ]
Ulrich . . . . . . . . [ Admin ]
- blaubaer
- Beiträge: 69
- Registriert: Di 16. Nov 2021, 09:13
- Hat sich bedankt: 13 Mal
- Danksagung erhalten: 2 Mal
Re: Mehrere Relais in Grafana darstellen

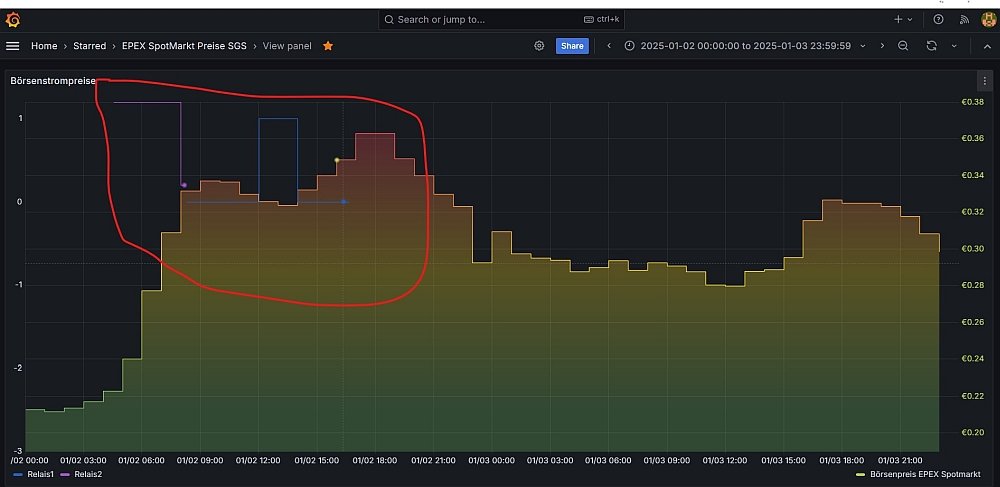

Hm, das scheint nicht die Ursache zu sein - die Einträge sind vorhanden...
Wie kann ich denn nachsehen, ob überhaupt Werte in der Datenbank stehen?
Ich habe die beiden Relais über die Webanwendung eingebunden - gibt es da etwas besonderes zu beachten, abgesehen davon, die Relais bekannt zu machen und den Status auf aktiv zu setzen, wie in der Anleitung zur Installation des Dummies beschrieben?
Danke Michael
Wie kann ich denn nachsehen, ob überhaupt Werte in der Datenbank stehen?
Ich habe die beiden Relais über die Webanwendung eingebunden - gibt es da etwas besonderes zu beachten, abgesehen davon, die Relais bekannt zu machen und den Status auf aktiv zu setzen, wie in der Anleitung zur Installation des Dummies beschrieben?
Danke Michael
PV 7,4 kWp mit Solar Edge Wechselrichter, Sonnenbatterie und go-e Charger (11 kW und 22kW)
Online
- Ulrich
- Administrator
- Beiträge: 6253
- Registriert: Sa 7. Nov 2015, 10:33
- Wohnort: Essen
- Hat sich bedankt: 131 Mal
- Danksagung erhalten: 845 Mal
Re: Mehrere Relais in Grafana darstellen
Gebe einmal auf der Konsole folgendes ein:
sqlite3 --box /var/www/html/sgs/sgs.sqlite3 "select * from Relaisschaltungen order by Timestamp desc Limit 30"
Damit werden die letzten 30 Einträge der Relaisbewegungen ausgegeben.
Beispiel:
┌────────────┬───────────────────┬──────────────┬───────────────────────┬────────┬───────────┬─│ Timestamp │ Datum │ Relaisnummer │ Relaisname │ Stunde │ Preis_kWh │ Kontakt1 │ Kontakt2 │ Kontakt3 │ Kontakt4 │
├────────────┼───────────────────┼──────────────┼───────────────────────┼────────┼───────────┼─│ 1735921226 │ 03.01.25 17:20:26 │ 3 │ Relais3 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735921226 │ 03.01.25 17:20:26 │ 3 │ Relais3 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735921225 │ 03.01.25 17:20:25 │ 1 │ Shelly Plug Steckdose │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735921225 │ 03.01.25 17:20:25 │ 2 │ Relais2 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920629 │ 03.01.25 17:10:29 │ 3 │ Relais3 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920628 │ 03.01.25 17:10:28 │ 3 │ Relais3 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920627 │ 03.01.25 17:10:27 │ 1 │ Shelly Plug Steckdose │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920627 │ 03.01.25 17:10:27 │ 2 │ Relais2 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920029 │ 03.01.25 17:00:29 │ 3 │ Relais3 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920029 │ 03.01.25 17:00:29 │ 3 │ Relais3 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920028 │ 03.01.25 17:00:28 │ 1 │ Shelly Plug Steckdose │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920028 │ 03.01.25 17:00:28 │ 2 │ Relais2 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920027 │ 03.01.25 17:00:27 │ 1 │ Shelly Plug Steckdose │ 17 │ 0.3635 │ 1 │ 0 │ 0 │ 0 │
│ 1735919428 │ 03.01.25 16:50:28 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735919428 │ 03.01.25 16:50:28 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735919427 │ 03.01.25 16:50:27 │ 1 │ Shelly Plug Steckdose │ 16 │ 0.3502 │ 1 │ 0 │ 0 │ 0 │
│ 1735919427 │ 03.01.25 16:50:27 │ 2 │ Relais2 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735918828 │ 03.01.25 16:40:28 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735918828 │ 03.01.25 16:40:28 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735918826 │ 03.01.25 16:40:26 │ 1 │ Shelly Plug Steckdose │ 16 │ 0.3502 │ 1 │ 0 │ 0 │ 0 │
│ 1735918826 │ 03.01.25 16:40:26 │ 2 │ Relais2 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735918227 │ 03.01.25 16:30:27 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735918227 │ 03.01.25 16:30:27 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735918226 │ 03.01.25 16:30:26 │ 1 │ Shelly Plug Steckdose │ 16 │ 0.3502 │ 1 │ 0 │ 0 │ 0 │
│ 1735918226 │ 03.01.25 16:30:26 │ 2 │ Relais2 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735917628 │ 03.01.25 16:20:28 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735917628 │ 03.01.25 16:20:28 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735917627 │ 03.01.25 16:20:27 │ 1 │ Shelly Plug Steckdose │ 16 │ 0.3502 │ 1 │ 0 │ 0 │ 0 │
│ 1735917627 │ 03.01.25 16:20:27 │ 2 │ Relais2 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735917030 │ 03.01.25 16:10:30 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
└────────────┴───────────────────┴──────────────┴───────────────────────┴────────┴───────────┴─
sqlite3 --box /var/www/html/sgs/sgs.sqlite3 "select * from Relaisschaltungen order by Timestamp desc Limit 30"
Damit werden die letzten 30 Einträge der Relaisbewegungen ausgegeben.
Beispiel:
┌────────────┬───────────────────┬──────────────┬───────────────────────┬────────┬───────────┬─│ Timestamp │ Datum │ Relaisnummer │ Relaisname │ Stunde │ Preis_kWh │ Kontakt1 │ Kontakt2 │ Kontakt3 │ Kontakt4 │
├────────────┼───────────────────┼──────────────┼───────────────────────┼────────┼───────────┼─│ 1735921226 │ 03.01.25 17:20:26 │ 3 │ Relais3 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735921226 │ 03.01.25 17:20:26 │ 3 │ Relais3 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735921225 │ 03.01.25 17:20:25 │ 1 │ Shelly Plug Steckdose │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735921225 │ 03.01.25 17:20:25 │ 2 │ Relais2 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920629 │ 03.01.25 17:10:29 │ 3 │ Relais3 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920628 │ 03.01.25 17:10:28 │ 3 │ Relais3 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920627 │ 03.01.25 17:10:27 │ 1 │ Shelly Plug Steckdose │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920627 │ 03.01.25 17:10:27 │ 2 │ Relais2 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920029 │ 03.01.25 17:00:29 │ 3 │ Relais3 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920029 │ 03.01.25 17:00:29 │ 3 │ Relais3 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920028 │ 03.01.25 17:00:28 │ 1 │ Shelly Plug Steckdose │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920028 │ 03.01.25 17:00:28 │ 2 │ Relais2 │ 17 │ 0.3635 │ 0 │ 0 │ 0 │ 0 │
│ 1735920027 │ 03.01.25 17:00:27 │ 1 │ Shelly Plug Steckdose │ 17 │ 0.3635 │ 1 │ 0 │ 0 │ 0 │
│ 1735919428 │ 03.01.25 16:50:28 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735919428 │ 03.01.25 16:50:28 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735919427 │ 03.01.25 16:50:27 │ 1 │ Shelly Plug Steckdose │ 16 │ 0.3502 │ 1 │ 0 │ 0 │ 0 │
│ 1735919427 │ 03.01.25 16:50:27 │ 2 │ Relais2 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735918828 │ 03.01.25 16:40:28 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735918828 │ 03.01.25 16:40:28 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735918826 │ 03.01.25 16:40:26 │ 1 │ Shelly Plug Steckdose │ 16 │ 0.3502 │ 1 │ 0 │ 0 │ 0 │
│ 1735918826 │ 03.01.25 16:40:26 │ 2 │ Relais2 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735918227 │ 03.01.25 16:30:27 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735918227 │ 03.01.25 16:30:27 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735918226 │ 03.01.25 16:30:26 │ 1 │ Shelly Plug Steckdose │ 16 │ 0.3502 │ 1 │ 0 │ 0 │ 0 │
│ 1735918226 │ 03.01.25 16:30:26 │ 2 │ Relais2 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735917628 │ 03.01.25 16:20:28 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735917628 │ 03.01.25 16:20:28 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735917627 │ 03.01.25 16:20:27 │ 1 │ Shelly Plug Steckdose │ 16 │ 0.3502 │ 1 │ 0 │ 0 │ 0 │
│ 1735917627 │ 03.01.25 16:20:27 │ 2 │ Relais2 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
│ 1735917030 │ 03.01.25 16:10:30 │ 3 │ Relais3 │ 16 │ 0.3502 │ 0 │ 0 │ 0 │ 0 │
└────────────┴───────────────────┴──────────────┴───────────────────────┴────────┴───────────┴─
-----------------------------------------------------
Ulrich . . . . . . . . [ Admin ]
Ulrich . . . . . . . . [ Admin ]
