JBD-BMS: Welches seriell-zu-USB-Kabel nehmen?

[alex_underwater]

Hallo zusammen,
entgegen meinem Post vom 17.12.2024 habe ich kein JK-BMS sondern ein JBD-BMS (4S 200A)
Dort ist kein RS485-Anschluss verbaut, sondern nur der UART-Anschluss (dort hängt normalerweise ein BT-Modul dran, das funktoniert auch, welches ich aber abschaffen will).
Weiss jemand, welches "Seriell-zu-USB-Kabel" man hier verwenden kann?
Ich habe bei ebay folgendes Kabel bestellt:
https://www.ebay.de/itm/286069846046 (das soll wohl laut Beschreibung einen FTDI-Chipsatz beinhalten)
Dieses wird aber vom Raspi überhaupt nicht erkannt: (Die drei USB-Serial-Devices sind meine drei Epever-Laderegler per RS485, die funktionieren )
pi@solaranzeige:~ $ lsusb
Bus 001 Device 019: ID 1a86:55d3 QinHeng Electronics USB Single Serial
Bus 001 Device 018: ID 1a86:55d3 QinHeng Electronics USB Single Serial
Bus 001 Device 017: ID 1a86:55d3 QinHeng Electronics USB Single Serial
Bus 001 Device 021: ID abcd:1234 LogiLink UDisk flash drive
Bus 001 Device 020: ID 2e8a:000d Raspberry Pi USB3 HUB
Bus 001 Device 003: ID 0424:ec00 Microchip Technology, Inc. (formerly SMSC) SMSC9512/9514 Fast Ethernet Adapter
Bus 001 Device 002: ID 0424:9514 Microchip Technology, Inc. (formerly SMSC) SMC9514 Hub
Bus 001 Device 001: ID 1d6b:0002 Linux Foundation 2.0 root hub

Hat jemand eine Idee woran das liegen könnte? Natürlich kann der Adapter auch "DOA" sein, aber das glaube ich jetzt eher nicht...
Oder kennt jemand ein UART-zu-USB-Kabel, welches an einem JBD-BMS funktioniert?
VG,
Alex

[Schwarzermann]

Ja gibt es , habe selbst 2 JBD BMS und lese beide aus, https://www.amazon.de/dp/B083169369?ref ... asin_title das ist der den ich nun immer wieder kaufe, leider pass das Bild nicht aber die haben sogar eine LED eingebaut und diese blinkt entweder rot oder grün somit kann man auch visuell nachvollziehen ob sich etwas tut oder nicht, aktuell laufen 8 Stk bei mir ein jeder hat eine eigene ID und ist somit klar zuordbar, was gerade ab 3 geräten und mehr mit den USB Hubs sehr von Vorteil ist.
viewtopic.php?t=1595 das lege ich dir ans Herz dies umzusetzen und ich rate das jedem der mehr als 3 Geräte ausliest .

[alex_underwater]

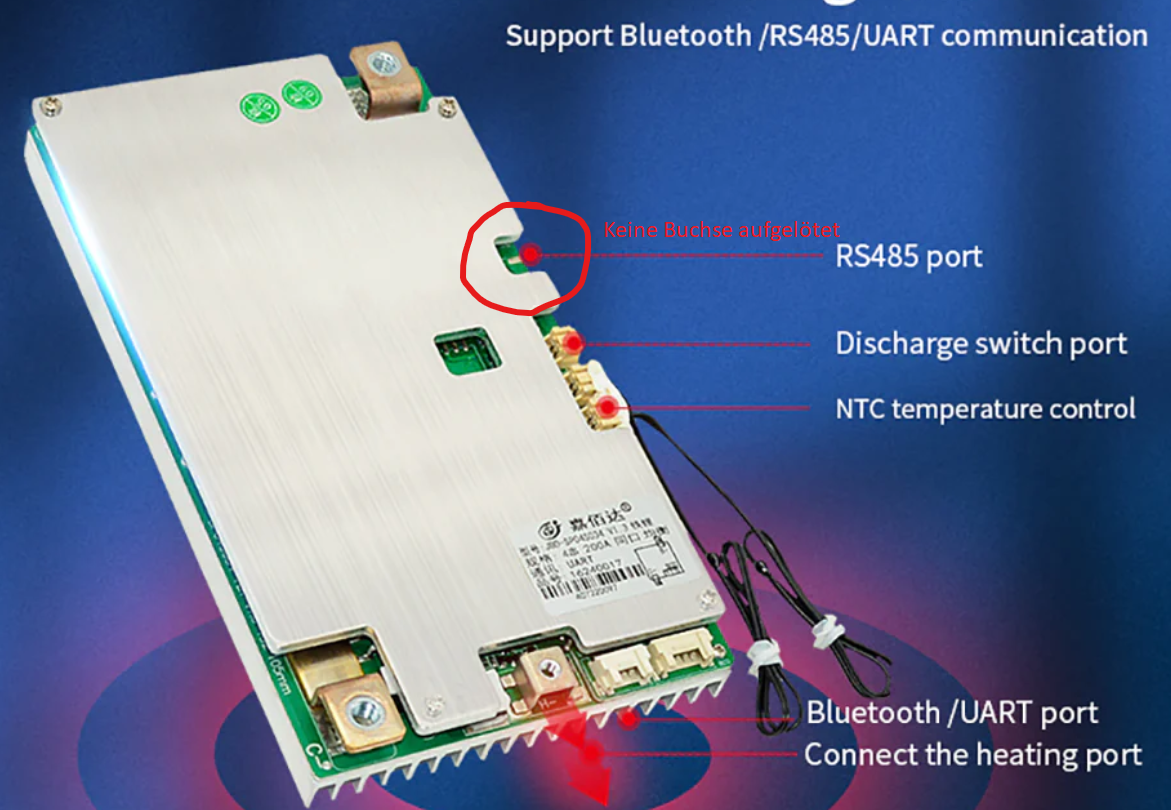

Ich befürchte das Kabel funktioniert bei meinem BMS nicht, da ich keinen RS485-Anschluss habe sondern nur den UART-Anschluss:

Welche Anschlüsse haben deine JBD BMS?

[Schwarzermann]

Dann schlies ihn an den Uart an, bei mir funktioniert es ja auch, musst du selbst wissen, hatte es am nfang zwischen der externen Anzeige geklemmt hat funktioniert hab allerdings ein 21s BMS mit 300A.

[alex_underwater]

OK, bei dem adapterkabel an dem jetzt der BT-Adapter dranhängt gibts "GND" "RXD" "TXD" und "VCC":


GND ist denke ich klar, aber wie wird "A-" und "B+" and RXD und TXD angeschlossen? Weisst Du das?

[Schwarzermann]

Du kannst da nix falsch machen wenn s Falsch angeschlossen ist funktioniert es nicht ganz einfach.
RX und TX nehmen RX sollte + sein.
