Auflistung Geräte/Dashboards/Anschlussart/Bemerkung

Beitrag von TeamO »

Nr Gerät Dashboard Welcher Kabelanschluss Bemerkungen
1 IVT-Hirschau SCplus und SCDplus IVT Solarregler Einfaches USB Kabel A + B Stecker, serielle Geschwindigkeit 9600 Baud
2 Steca Reger Tarom 6000 und Tarom 4545 Steca Regler Spezialkabel der Fa. Steca serielle Geschwindigkeit 38400 Baud
3 Alle Regler der Tracer Serie und Baugleiche von Fa. Rover, Fa. Wattstunde, EPEVER XTRA 4415N Tracer und Rover Serie RS485 zu USB Adapter oder mit RS485 zu WiFi Adapter.(Z.B. HF2211) Mit FTDI Chipsatz, Geschwindigkeit im Tracer auf 115200 Baud
stellen
4 Solarregler SmartSolar und BlueSolar von Victron Victron Regler Original Victron VE.direct zu USB Kabel 19200 Baud 8N1
5 Micro-Wechselrichter von Aeconversion INV-XXXX INV-Wechselrichter RS485 zu USB Adapter Kabel oder WLAN Gateway HF2211 o. Ä. Mit FTDI Chipsatz Bei den älteren Geräten wird die Seriennummer benötigt, bei den neueren Geräten
der Bootcode. (Die letzten 5 Stellen)
6 Victron BMV 7xx + Victron SmartShunt Victron BMV 7xx Batteriewächter oder
Victron Smartshunt
Original Victron VE.direct zu USB Kabel 19200 Baud 8N1
7 Steca Solarix PLI 5000-48 / Voltronic Geräte der Axpert Serie / Effekta Geräte der AX und HX Serie / InfiniSolar PIP Serie 3k / MPPSolar PIP HSP/MSP / MS/MSX Serien
EAsun ISolar
EAsun iGrid VE
AX-Serie, Axpert Serie, Solarix PLI usw. Wechselrichter
AX-Serie, Axpert Serie, Solarix PLI usw. Wechselrichter + Steuerung
Einfaches USB Kabel bzw. bei manchen Geräten serieller Adapter A + B Stecker bzw seriellen Adapter 9600 Baud / 2400 Baud, Protokoll P30
8 InfiniSolar V Serie / MPPSolar HSE/MSE Serie und Baugleiche / EASUN IGrid SV IV 5,6KW InfiniSolar V Serie Einfaches USB Kabel Falls mit RS232 Adapter angeschlossen wird, dann $SerielleGeschwindigkeit = 2400 eingeben. A + B Stecker Protokoll PI 18
9 MPPSolar MPI Hybrid Serie 3 Phasen / FSP XX kW Hybrid / Panta10 / Sunstonepower 3-Phasen Hybrid MPPSolar MPI Hybrid 10kW 3-Phasen Wechselrichter Einfaches USB Kabel A + B Stecker Protokoll PI 17 Die Uhrzeit im Gerät muss richtig eingegeben sein, sonst können die Summen nicht ausgelesen werden!
10 SolarMax S-Serie SolarMax Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Adresse des WR>";
$WR_Port = "1023";
$WR_Adresse = "01";
Bitte die Angaben im Gerät kontrollieren. Die können anders lauten.
11 Phoenix Wechselrichter von Victron Phoenix Victron VE.direct zu USB Kabel 19200 Baud 8N1
12 Fronius Symo Wechselrichter Fronius Symo Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP Adresse = "<IP-Adresse des WR>";
$WR_Port = "80";
$WR_Adresse = "1";
Adresse 1 bis 9 ist möglich. Ab einer bestimmten Firmware Version muss die SolarAPI erst freigeschaltet werden.
13 Joulie-16 BMS Victron BMV 7xx Batteriewächter Einfaches USB Kabel A + B Stecker
14 Rover Laderegler von Renogy / Toyo von SRNE und Baugleiche Tracer und Rover Serie Einfaches USB Kabel A + B Stecker
15 Pylontech US2000B Plus BMS Pylontech US2000B Seriell (RS-232) zu USB Adapter
--------------------------------
US2000C Modelle siehe Regler 41
default Geschwindigkeit ist 1200 Baud
----------------------------------------------------------------
Mit FTDI Chipsatz
Die C Serie muss anders verkabelt werden. Siehe https://solaranzeige.de/phpBB3/viewtop ... 5&start=10
16 SolarEdge 3 Phasen Wechselrichter, eventuell mit Batterie
(Für 1 Phasen Geräte muss das Dashboard geändert werden)
SolarEdge Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Adresse des WR>";
$WR_Port = "502";   oder
$WR_Port = "1502";
$WR_Adresse = "01";
Adresse von 01 bis 09 möglich.
Daten können über die SetApp oder vom Installateur ausgelesen werden. Modbus TCP muss aktiviert werden!
Der Wechselrichter erkennt eine neue MODBUS Verbindung nur innerhalb 2 Minuten nach dem Neustart.
MODBUS funktioniert nur über LAN!
17 KOSTAL Plenticore Kostal Plenticore Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Adresse des WR>";
$WR_Port = "1502";
$WR_Adresse = "71";
MODBUS TCP muss aktiviert werden.
Sunspec Mode!

Bei neueren Modellen oder neuerer Firmware muss wohl auf little-endian (CDAB) Standard Modbus gestellt werden, damit die Werte richtig ausgelesen werden!
18 S10E und S10 mini von E3/DC S10E von E3/DC Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Adresse des WR>";
$WR_Port = "502";
$WR_Adresse = "1";
19 eSmart3 Laderegler, baugleich VEVOR Laderegler eSmart3 RS485 zu USB Adapter Kabel Pin-Belegung: Pin 1 = A / Pin 2 = B / PIN 5 + 6 = GND Mit FTDI Chipsatz Serielle Geschwindigkeit 9600 Baud
20 SolarEdge 3 Phasen Wechselrichter ohne MODBUS Zähler
(Für 1 Phasen Geräte muss das Dashboard geändert werden)
SolarEdge Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Adresse des WR>";
$WR_Port = "502";   oder
$WR_Port = "1502";
$WR_Adresse = "01";
Adresse 01 bis 09 möglich.
Daten können über die SetApp oder vom Installateur ausgelesen werden. Ebenfalls muss ModbusTCP aktiviert werden!
Der Wechselrichter erkennt eine neue MODBUS Verbindung nur innerhalb 2 Minuten nach dem Neustart.
MODBUS funktioniert nur über LAN!
21 KOSTAL Piko Kostal Piko RS485 zu USB Adapter Pin-Belegung: PIN 1 auf A / PIN 2 auf B / PIN 8 auf GND In der user.config.php muss $WR_IP = "0.0.0.0"; stehen! Ansonsten wird der Piko über LAN ausgelesen. Mit FTDI Chipsatz Geschwindigkeit auf 19200 Baud oder über LAN Port 80 mit einer XML Datei. Über LAN werden aber nur wenige Daten ausgelesen.
22 Smart Energy Meter von KOSTAL Ethernet Kabel (LAN)

Code: Alles auswählen

IP Adresse: <IP-Adresse des KSEM>
Port: 502 oder 1502
WR_Adresse: 01  bis 09
Modbus TCP muss erst im Smart Meter freigeschaltet werden. Benutzerhandbuch Seite 60.
Im aktuellen Benutzerhandbuch für Version 1.3.0 auf Seite 93.
23 Sonoff POW R2,
Sonoff TH16, TH10,
Sonoff Basic,
Sonoff POW R3
Shelly 2.5,
Shelly 1PM,
GOSUND SP1 ,
SP111 und SP211, Hichi Zähler
alle mit TASMOTA
Firmware
Sonoff POW /
Shelly 2.5
Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Adresse des Raspberry>";
$WR_Port = "1883";
bzw.
Im Shelly 2.5 muss die IP Adresse
des Raspberry und der
Topicname = shelly angegeben
werden und in der user.config.php

Code: Alles auswählen

Regler = 23
sowie das

Code: Alles auswählen

$Topic = "shelly"
Es müssen bestimmte DeviceNamen angegeben werden. Bitte in die user.config.neu.php schauen, dort ist die Tabelle.
24 Infini xxkW Hybrid Wechselrichter, Infinisolar -E 5,5kW, MPPSolar MPI 3000 PLUS, MPI 5.5kW, Effekta HX3000 Hybrid Infini Hybrid Einfaches USB Kabel A + B Stecker
25 Sonnen Batterie SonnenBatterie Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Adresse des WR>";
$WR_Port = "8080";
$WR_Adresse = "01";
Nur API Version 1
26 MPPSolar 5048MK und GK Serie. EASUN ISolar V III Off-Grid Geräte, MPPSolar MKS2-8000, Effekta AX-M2 Modell, KING-5000, Alpha-Outback Energy SPC III 7200-48, PowMr POW-HVM1.5H-12V, MasterPower MF-OMEGA-UM5KV3, Axpert VM II und Axpert VM III Serie, Wechselrichter MPPSolar 5048MK / GK Einfaches USB Kabel oder auch mit seriellem Adapter. A + B Stecker bzw. serieller Adapter mit FTDI Chipsatz. Bei seriellem Adapter in der user.config.php noch $SerielleGeschwindigkeit eintragen. (ca. Zeile 683) Bei PowMr POW-HVM1.5H-12V = 2400 Baud
27 SMA: Sunny Tripower, Sunny Island, Sunny Boy usw. SMA Sunny Tripower
SMA Sunny Island
Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Adresse des WR>";
$WR_Port = "502";
$WR_Adresse = "03";
MODBUS TCP muss aktiviert werden.
28 HRDi marlec Laderegler HRDi marlec Laderegler Seriell zu USB Adapter Mit FTDI Chipsatz
29 go-eCharger und QCells WB go-e Charger
go-e Charger + Steuerung
Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "80";
Die HTTP Api muss mit der go-eCharger App aktiviert werden
[Bei der Hardware Version 3] Es muss API Version 1 aktiviert sein.
30 Keba Wallbox P30 C (Nur C-Serie und BMW X Serie!) Keba Wallbox P30c
Keba Wallbox P30c + Steuerung
Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "7090";
DIP 1.3 auf ON stellen =
UDP Protokoll Port=7090
31 Shelly EM, Shelly 3EM Shelly Plus 1, Shelly Pro EM, Shelly H&T Shelly 3EM Ethernet Kabel (LAN) / WLAN

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "80";
Die originale Firmware Version muss auf dem Gerät sein! Kein TASMOTA Bitte Firmware auf den aktuellen Stand bringen. Teilweise gibt es kein Standard Dashboard bzw. muss selber angepasst werden. Weitere Hinweise eventuell hier.
32 KACO Wechselrichter TL3 ( Tx1 und Tx3 Serie mit MODBUS TCP) KACO Wechselrichter TL3 Serie Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "01";
MODBUS TCP muss freigeschaltet werden. Handbuch Kapitel 9.7 Der blueplanet Hybrid funktioniert nicht! Der hat kein MODBUS TCP.. Alle Modelle die eine MODBUS RTU Schnittstelle haben funktionieren nicht.
33 Labornetzteil JOY-IT / Labornetzteil JT-DPM8624 Seriell zu USB Adater Mit FTDI Chipsatz Geschwindigkeit auf 38400 Baud 8N1 einstellen!
34 SDM630 Energy Meter RS485 zu USB Adapter FTDI Chipsatz Geschwindigkeit auf 19200 Baud 8N1 einstellen und Adress ID überprüfen (WR_Adresse)!
35 Wallbe Wallbox Eco 2.0 Wallbe Wallbox ohne Zähler Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "255";
Der DIP Switch Nummer 10 muss auf "ON" gestellt werden!
36 Delta Wechselrichter SI 2500 Delta SI 2500 Wechselrichter RS485 zu USB Adapter FTDI Chipsatz GeräteID angeben! 01 ist normal. [RS485 = 19200 Baud]
37 Simple EVSE WiFi Wallbox Simple EVSE WiFi Wallbox Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "80";
38 Alpha ESS T10 Wechselrichter / Speichersystem ALPHA ESS T10 RS485 zu USB Adapter FTDI Chipsatz. Geschwindigkeit auf 9600 8N1
39 OpenWB Wallbox OpenWB Wallbox Ethernet Kabel (LAN) MQTT Verbindung zum Broker in der openWB
40 Phocos PH1800 Wechselrichter Phocos PH1800 Wechselrichter RS485 zu USB Adapter Mit FTDI Chipsatz Geschwindigkeit auf 19200 Baud 8N1 einstellen!
41 Pylontech US3000A, Pylontech US2000C, Seplos BMS Pylontech US3000 RS485 zu USB Adapter
US3000A
Pin-Belegung: PIN 1 + 8 zusammen auf B- / PIN 2 + 7 zusammen auf A+ / PIN 3 + 6 zusammen auf GND / PIN 4 + 5 nicht angeschlossen.
--------------------------
US2000C
PIN 8 auf B-
PIN 7 auf A+
PIN 6 auf GND
FTDI Chipsatz Geschwindigkeit auf 115200 Baud 8N1 einstellen!
Die C Serie muss anders verkabelt werden. Siehe https://solaranzeige.de/phpBB3/viewtop ... 5&start=10
Seplos BMS ist noch nicht getestet, sollte aber gehen.
42 PV18 3kW VHM Phocos PH1800 Wechselrichter RS485 zu USB Adapter FTDI Chipsatz Geschwindigkeit auf 19200 Baud 8N1 einstellen!
43 Senec Stromspeicher V2 + V3 Senec Stromspeicher Ethernet Kabel (LAN) Alte Firmware ohne SSL

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "80";
$Senec_SSL = false;
Neue Firmware mit SSL Zugang

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "443";
$Senec_SSL = true;
Firmware > 0802. Aktuell ist 0811
44 Webasto Wallbox Webasto Wallbox Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
ModbusTCP muss erst eingeschaltet werden. Die NEXT Version kann nicht gesteuert werden.
45 Phocos Any-Grid Phocos Any Grid Wechselrichter RS232 zu USB Adapter

Code: Alles auswählen

$WR_Adresse = "0";
Geschwindigkeit 2400 8N1 Es können mehrere Geräte über einen USB Anschluß ausgelesen werden. (Kaskade) $WR_Adresse ist dann wichtig. "0" bis "9"
46 Huawei Wechselrichter bis ModellID 100 Huawei Wechselrichter Siehe auch Regler 56 für -M0 / -M1 und -M2 Modelle RS485 zu USB Adapter Pin-Belegung: Pin 1 = A / Pin 3 = B / Erde = Erde Geschwindigkeit 9600 8N1 / Bei mehreren Geräten muss die jeweilige DeviceID = $WR_Adresse eingetragen werden
47 Phoenix Contact Wallbox ( nur mit Energiezähler) Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "180";
ModbusTCP muss erst eingeschaltet werden.
48 Growatt Wechselrichter Growatt Wechselrichter
Für die SPF Modelle muss das Dashboard selber angepasst werden
RS485 zu USB Adapter / PDF: RS485 für Growatt Wechselrichter von andreas_n

-----------------------------------

RS485 Adapter, 2500 .6000TL-XE:
RJ45_Belegung:
Pin_3 = B
Pin_4 = A

----------------------------------

RS485 Adapter, MIC 600TL-X:

COM_Port_Belegung:
Pin_3 = A
Pin_4 = B

----------------------------------

SPH-Wechselrichter:
hier können auch USB->RS232 Adapter benutzt werden!
Geschwindigkeit 9600 8N1 / Bitte auch die Geräte ID prüfen. In der user.config.php muss folgendes eingetragen werden:

Code: Alles auswählen

$WR_Adresse = "1";
Growatt arbeitet mit dem MODBUS RTU Protokoll, alle Growatt Modelle werden mit einem RS485 zu USB Adapter angeschlossen!
49 Huawei SmartLogger 3000 Huawei SmartLogger Huawei SmartLogger 3000: Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "01";
Der Messzähler muss die ID 01 haben.
50 SDM230 Energy Meter / DCM230 RS485 zu USB Adapter Der Gleichstrom Zähler DCM230 funktioniert auch. Die Werte stehen aber im Measurement "AC" FTDI Chipsatz Geschwindigkeit auf 9600 Baud 8N1 einstellen und Adress ID überprüfen (WR_Adresse)!
51 Siemens PAC2200 SmartMeter Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
MODBUS muss freigeschaltet sein!
52 Goodwe Wechselrichter der Serien ES , EM, BS und SBP (mit Batterie) Goodwe Wechselrichter RS485 zu USB Adapter FTDI Chipsatz Geschwindigkeit auf 9600 Baud 8N1 einstellen.

Code: Alles auswählen

 $WR_Adresse = "247";  // HEX F7
53 Solarlog Pro 380 -Mod SmartMeter RS485 zu USB Adapter FTDI Chipsatz Geschwindigkeit auf 9600 Baud 8N1 einstellen und Adress ID überprüfen (WR_Adresse)!
54 SMA Energy Meter 2.0 (Home Manager) SMA Energy Meter UDP Protokoll IP: 239.12.255.254 Multicast Port 9522

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "9522";
$WR_Adresse = "1";
55 Studer Xtender Studer Wechselrichter RS485 zu USB Adapter FTDI Chipsatz Geschwindigkeit auf 9600 Baud 8E1 , Parity even! einstellen

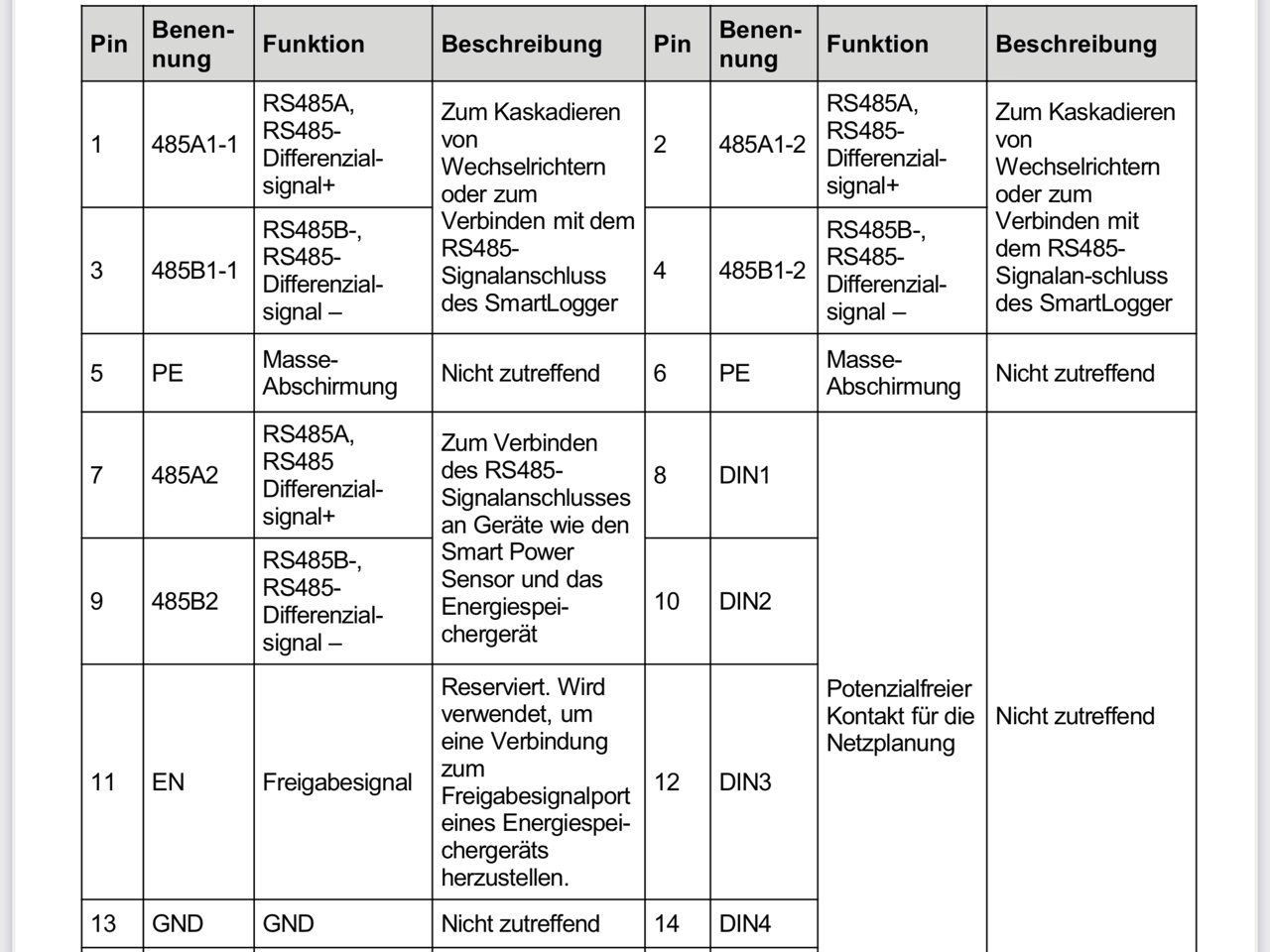

56 Huawei Wechselrichter -M0 / -M1 und -M2 Modelle Huawei Wechselrichter Mx Modelle RS485 zu USB Adapter Pin-Belegung: Pin 1 = A / Pin 2 = B
Am Wechselrichter muss PIN 1 und PIN 3 benutzt werden, da wo sonst der SmartLogger angeschlossen wird!
Geschwindigkeit 9600 8N1 / Bei mehreren Geräten muss die jeweilige DeviceID = $WR_Adresse eingetragen werden. Bei Kaskaden muss der Hausverbrauch jeden Gerätes summiert werden.
57 Daly BMS aus China Daly BMS Serieller RS485 zu USB Adapter Adapter mit FTDI Chipsatz. Geschwindigkeit 9600 8N1 Achtung neu!

Code: Alles auswählen

$WR_Adresse = "80";
bei neueren Geräten muss

Code: Alles auswählen

$WR_Adresse = "40";
stehen!
58 SolarEdge WND Smart Meter Smart Meter RS485 zu USB Adapter Geschwindigkeit 19200 8N1
59 EASUN POWER Wechselrichter,
MPPSolar PIP 3024 GK, EASUN SMR 2, Vevor5000
AX-Serie Wechselrichter
AX-Serie Wechselrichter + Steuerung
Seriell zu USB Adapter bzw. Seriell WiFi Adapter seriellen Adapter 2400 Baud, Protokoll P30
60 Hardy Barth Wallbox + eCB1 Smartmeter Hardy Barth Wallbox Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "80";
$WR_Adresse = "1";
Eventuell WR_Adresse ändern. Das Modell cpµ2 pro ist nur teilweise implementiert.
61 SmartPi von nD-enerserve GmbH SmartMeter Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "80";
$WR_Adresse = "1";
62 Huawei Wechselrichter mit sDongle [ -M0, -M1, -M2 Modelle] Huawei Wechselrichter Mx Modelle Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "1";
WR_Adresse 1 bis 254 Bei Kaskaden muss der Hausverbrauch jeden Gerätes summiert werden.
Der sDonlge muss mindestens SW-Version V100R001C00SPC124 installiert haben
ModbusTCP-Guide
Update-Guide
Der sDongel macht unendlich viele Probleme, deshalb sollte er immer nur mit angeschlossenem LAN Kabel benutzt werden. Nie als WLAN Verbindung.
63 cFos Wallbox cFos Wallbox Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "80";
$WR_Adresse = "1";
Wenn Benutzer und Kennwort der Wallbox geändert wurde, dann muss das in der Datei cFos_wb.php ganz am Anfang eingetragen werden. Default ist Benutzer "Admin" mit keinem Kennwort. ($User + $KW)
64 Goodwe Wechselrichter der Serien EH, ET, BT und BH Goodwe Wechselrichter RS485 zu USB Adapter FTDI Chipsatz Geschwindigkeit auf 9600 Baud 8N1 einstellen.

Code: Alles auswählen

 $WR_Adresse = "247";  // Hex F7
65 RCT Wechselrichter RCT Wechselrichter Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "8899";
$WR_Adresse = "1";
Sind mehrere Geräte zusammengeschaltet, kann zur Zeit nur der Master ausgelesen werden. Die Slaves bis jetzt noch nicht.

$Wiederholungen = 1;

in der user.config.php muss auf 1 stehen!
66 Kostal Piko CI Wechselrichter Kostal Piko Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "1";
67 Goodwe Wechselrichter der XS Serie. Eventuell auch SDT G2 Serie Es gibt noch kein Standard Dashboard RS485 zu USB Adapter FTDI Chipsatz Geschwindigkeit auf 9600 Baud 8N1 einstellen. Die Geräte ID ist fest auf 247 eingestellt
68 VARTA Storage Systeme wie z.B. VARTA element oder VARTA pulse neo usw. VARTA Storage Systeme Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "255";
69 VESTEL Wallbox Vestel Wallbox Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "255";
Firmware muss mindestens Version 2.65.0 sein!
Die EVC04-AC11 geht nicht, da sie kein MODBUS TCP hat.
70 Sungrow Wechselrichter Sungrow Wechselrichter Ethernet Kabel (LAN) immer in die hintere Buchse, nicht in den Dongle! Oder WiNet-S Dongle benutzen. Mit Dongle kann das Auslesen bis zu 20 Sekunden dauern und ist nicht stabil!

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "1";
71 EASUN SMG II, Powmr POW HVM5.5K-48V Hybrid Wechselrichter EASUN SMG II Wechselrichter RS232 zu USB Adapter mit FTDI Chipsatz oder bei manchen Geräten nur mit USB Kabel A Anschluß auf B Anschluß

Code: Alles auswählen

$WR_Adresse = "1";
Geschwindigkeit 9600 8N1 Es können mehrere Geräte über einen USB Anschluß ausgelesen werden. (Kaskade) $WR_Adresse ist dann wichtig. "0" bis "9" Das Gerät kann über Befehle auch gesteuert werden.
72 HomeMatic Geräte Heizkoerperventil Ethernet

Code: Alles auswählen

$WR_IP = "<IP-HomeMatic>";
$WR_Port = "80";
$WR_Adresse = "1";
Siehe Dokument: Homematic_Anbindung.pdf
73 SofarSolar Wechselrichter der KTL-X Serie. Ältere Geräte. Nicht die Hybrid Version mit Batterie! SofarSolar Wechselrichter RS485 zu USB Adapter FTDI Chipsatz Geschwindigkeit auf 9600 Baud 8N1 einstellen. Die Geräte ID ist fest auf 01 eingestellt
74 Carlo Gavazzi EM24 Meter ( Baugleich Victron EM24 ) SmartMeter Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "1";
75 Hager Meter (Stromzähler) Smart Meter RS485 zu USB Adapter Geschwindigkeit 19200 8N1, wichtig: $WR_Adresse angeben!
76 Hoymiles Microwechselrichter mit DTU-pro Hoymiles Micro-Wechselrichter Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "1. Port der ausgelesen werden soll";
MODBUS TCP Protokoll Es muss die DTU-PRO Version benutzt werden. Es können bis zu 8 Solarpanel ausgelesen werden. Besonderheiten stehen hier.
Pro DTU wird nur eine Datenbank benötigt.
77 AX Licom Box AX Licom Box RS485 zu USB Adapter 19200 Baud 8N1
in der user.config.php muss die Seriennummer eingetragen werden!

Code: Alles auswählen

$Seriennummer = "9293..........";
$WR_Adresse = "1";
Seriennummer = 14 stellig! Auch die GertäteID in der Licom-Box überprüfen.
78 Innogy Wallbox / Compleo Wallbox Compleo Wallbox Ethernet LAN Verbindung

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "5555";
$WR_Adresse = "1";
79 IAMMETER WEM3080T Stromzähler IAMMETER WEM3080T MODBUS TCP, Ethernet LAN Verbindung

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "1";
80 Solax X3 Hybrid G4 und X1 Hybrid G4 Wechselrichter
Q-Cells Q.Home ESS HYB-G3
Solax X3 Wechselrichter RS485 zu USB Adapter mit FTDI Chipsatz Serielle Geschwindigkeit 19200 Baud
81 my-PV Thor und my-PV Thor 9s my-PV Thor (9s) Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "1"
82 Solis X3 Hybrid und Solis X1 Hybrid Wechselrichter / 3 Phasen. Solis Hybrid Wechselrichter RS485 zu USB Adapter mit FTDI Chipsatz Serielle Geschwindigkeit 9600 Baud
83 JK-BMS Batterie Management System JK-BMS RS485 zu USB Adapter mit FTDI Chipsatz Serielle Geschwindigkeit 115200 Baud
84 SofarSolar Wechselrichter der HYD Serie mit Batterie. siehe -> 87 ( Baugleich ZCS ) Wechselrichter 3Phasen mit Batterie RS485 zu USB Adapter Adapter mit FTDI Chipsatz. Geschwindigkeit auf 9600 Baud 8N1 einstellen.
85 Pellet Heizkessel von Ökofen Pellet Heizung Pellematic Ethernet

Code: Alles auswählen

$WR_IP = "<IP-Pelletofen>";
$WR_Port = "4321";
$WR_Adresse = "tGUj" // Password hier eintragen
Die Einstellungen müssen in der Software Pelletronic im Menü "Allgemein" -> "IP-Config" gemacht werden. Dort wird auch das Password vergeben. Bitte JSON-Modus auswählen. Das hier angegebene Password ist nur ein Beispiel!
86 Victron CCGX, Cerbo GX, Venus OS GX Für diese Geräte gibt es kein Standard Dashboard Ethernet LAN Anschluss

Code: Alles auswählen

$WR_IP = "192.168.1.14";      //  Keine führenden Nullen!  67.xx Ja!, 067.xx Nein!
$WR_Port = "502";
$WR_Adresse = "100,225,227,238,31";
Besonderheiten der Konfiguration hier nachlesen.
87 SofarSolar Wechselrichter alle Modelle. [neu] Wechselrichter 3Phasen mit Batterie RS485 zu USB Adapter Adapter mit FTDI Chipsatz. Geschwindigkeit auf 9600 Baud 8N1 einstellen.
88 Ahoy-DTU Version 0.5.x und 0.6.x Ahoy-DTU Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "80";
$WR_Adresse = "1"
Weitere Informationen. Pro DTU wird nur eine Datenbank benötigt.
89 OpenDTU OpenDTU Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "80";
$WR_Adresse = "1"
Nur wenn die Werte verändert wurden.
In die richtige x.user.config.php eintragen!
$DTU_User = "admin";   hier den Usernamen eintragen.
$DTU_Kennwort = "openDTU42";   hier das Kennwort eintragen.

Weitere Informationen. Pro DTU wird nur eine Datenbank benötigt.
90 NILAN Wärmepumpe CTS602 Nilan Wärmepumpe CTS602 RS485 zu USB Adapter Adapter mit FTDI Chipsatz. Geschwindigkeit auf 19200 Baud 8E1 einstellen.

Code: Alles auswählen

$WR_Adresse = "30";
91 Seplos BMS Seplos BMS RS485 zu USB Adapter Die serielle Geschwindigkeit ist mit 19200 Baud angenommen. Bitte im BMS prüfen.
92 FSP MES BMS Seplos BMS RS485 zu USB Adapter Die serielle Geschwindigkeit ist 19200 Baud.
93 Deye Hybrid Wechselrichter 1 und 3 Phasen Modelle Deye Hybrid Wechselrichter mit 3 Phasen
Deye Hybrid Wechselrichter mit 1 Phase
RS485 zu USB Adapter mit FTDI Chipsatz Pin-Belegung: Pin 1 = B / Pin 2 = A | ModeBus-Anschluss am Wechselrichter (links von BMS) LAN Anschluss nur bei den 3 Phasen Geräten möglich. Die serielle Geschwindigkeit ist 9600 Baud. Bitte auf die Geräte Adresse achten. Sie ist oft nicht 1 sondern 3
In der user.config.php muss $WR_IP = "0.0.0.0"; stehen! Ansonsten wird der Deye über LAN ausgelesen. (Funktioniert nur bei den 3 Phasen Geräten)
94 B+G Tech WS100-19xx Einphasenzähler Kein Dashboard vorhanden RS485 zu USB Adapter Adapter mit FTDI Chipsatz. Geschwindigkeit auf 9600 Baud 8N1 einstellen.

Code: Alles auswählen

$WR_Adresse = "1";
Wenn mehrere Zähler über eine RS485 Verbindung ausgelesen werden sollen, muss hier die Adresse in Dezimal eingegeben werden.

Code: Alles auswählen

$WS100DB = "mehrfach";
Sollen die Werte von allen Zählern in die gleiche Datenbank abspeichert werden, dann in den x.user.config.php diese Variable und immer der gleiche Datenbankname eintragen.
95 ELWA DC Heizstabsteuerung ELWA DC RS485 zu USB Adapter mit FTDI Chipsatz Die serielle Geschwindigkeit ist 9600 Baud. GeräteID = 1, Der Boost Button auf dem Dashboard muss noch angepasst werden!
96 Deye Microwechselrichter (Balkonkraftwerk), TURBO ENERGY, Bosswerk und viele Kompatible. Deye Microwechselrichter LAN Anschluss.

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "48899";
$WR_Adresse = "1"
Gerät ist zeitweise sehr langsam! Antwortet nicht immer. Nachts antwortet das Gerät überhaupt nicht.
97 SDM630 Energy Meter (LAN Version) Ethernet (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "1"
Adress ID überprüfen (WR_Adresse)
MODBUS TCP
98 Alpha ESS T10-HV-INV Hi Modelle mit LAN Anschluss Ethernet (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "85"
Adress ID überprüfen (WR_Adresse - HEX 55)
MODBUS TCP
$Alpha_ESS = 1 ist nicht wirksam.
99 Emlog Ein Dashboard gibt es noch nicht Ethernet Kabel (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "80";
$WR_Adresse = "01";
Es werden alle 4 möglichen Zähler ausgelesen, auch wenn nicht alle angeschlossen sind. Measurements: Zaehler1 bis Zaehler4
100 ETA Holz Heizungen ETA Holz Heizkessel RS232 zu USB Adapter mit FTDI Chipsatz Serielle Geschwindigkeit = 19200 Baud
$WR_Adresse = NodeNummer.

Code: Alles auswählen

NodeNr: Setzt sich aus der Grundnummer +
der Knotenschalterstellung zusammen.
Knotenschalter:
Der Schalter (dip-Switch oder Drehschalter)
befindet sich auf der Platine und steht standardmssig auf  0.
Grundnummer:
Scheitholzkessel: 0x08                 (8 decimal)
Pelletskessel bis 30 kW: 0x10          (16 decimal)
Pelletskessel ab 35 kW: 0x18           (24 decimal)
Hackgutfeuerung: Hauptplatine 0x18     (24 decimal)
Hackgutfeuerung: Drehstromplatine 0x28 (40 decimal)
Heizungserweiterung: 0x20              (32 decimal)
101 Weishaupt Wärmepumpe W 10 ID und WSB 8 sowie Baugleiche Weishaupt WP Ethernet (LAN)

Code: Alles auswählen

$WR_IP = "<IP-Geräteadresse>";
$WR_Port = "502";
$WR_Adresse = "1"
$WR_Adresse = MODBUS TCP ID
102 EASUN Power SMX II und Baugleiche EASUN Power SMX II RS485 zu USB Adapter mit FTDI Chipsatz Die serielle Geschwindigkeit ist 9600 Baud. GeräteID = 1, kein Parity Bit
103 JBD BMS (nur 1 Pack) Seplos BMS Seriell zu USB Adapter mit FTDI Chipsatz. Das Dashboard muss etwas angepasst werden. Die serielle Geschwindigkeit ist 9600 Baud, kein Parity Bit
104 JK BMS mit MODBUS RTU Schnittstelle (neue Version) Seplos BMS Seriell zu USB Adapter mit FTDI Chipsatz. Das Dashboard muss etwas angepasst werden. Die serielle Geschwindigkeit ist 115200 Baud, kein Parity Bit



PIN-Belegung bei Netzwerkkabeln




Growatt Pinbelegung:



Huawei Wechselrichter -M0/1/2 Modelle



Epever Tracer

Epever Tracer.jpg


Goodwe EH, ET, BT, BH series

Goodwe EH, ET, BT, BH series_1.jpg
Goodwe EH, ET, BT, BH series 2.jpg
Goodwe EH, ET, BT, BH series 2.jpg (41.6 KiB) 74407 mal betrachtet
Gruß Timo

Auflistung Geräte/Dashboards/Anschlussart
Datenbankfelder der einzelnen Geräte
GANZ WICHTIG: Überblick der vorhandenen Anleitungen

Fertige Komplett-Systeme gibt es hier anfragen[AT]bauer-timo[.]de

Tibber Invite (100% Öko-Strom + 50€ Bonus)

Gesperrt

Zurück zu „Dokumente, Bauanleitungen und How To's“
