Solarlog, SDM 630, Gude1002 an den Raspberry?

Allgemeine Informationen zum Nachbau und zum Forum.
PV-Monitorung / PV Überwachung

Moderator: Ulrich

Antworten
Roman-1
Beiträge: 40
Registriert: Di 26. Sep 2023, 21:52
Hat sich bedankt: 5 Mal

Solarlog, SDM 630, Gude1002 an den Raspberry?

Beitrag von Roman-1 »

Hallo.
mein Name ist Roman, bin 62 Jahre alt, komme aus dem Allgäu und würde mich mal gerne mit dem Rapberry und Solaranzeige beschäftigen.
Drauf gekommen bin ich, weil mein Solarlog 300, nicht alle Zähler, die ich an meiner Solaranlage haben möchte, anzeigen kann.

Ich betreibe eine kleine Anlage mit 5,7 kwp.
Wechselrichter ist ein Piko5.5 der über RS485 am Solarlog hängt.
Am Solarlog hängt noch ein 3 Phasenzähler (SDM 630Modbus V2) über den S0, der die Verbrauchswerte anzeigt.
Ausserdem ein 1 Phasenzähler (SDM 120 DB 1PH) für die Wärmepumpe.
Angesteuert ist die Wärmepumpe durch den Solarlog, über eine Gude Expert Power Control 1002.

So, und jetzt soll noch eine elektrischer Heizstab, mit 3 x 230 Volt dazu kommen. ebenfalls über den Gude.
Die Phasen sollen jetzt, je nach Stromüberschuss einzeln dazu geschaltet werden und über Zähler ausgelesen werden.
Leider kann ich aber keinen Zähler mehr anschließen. Kein Eingang mehr vorhanden. Auf den RS 485 kann ich die Zähler auch nicht hängen,
da dieser vom Piko verwendet wird und nicht zusammen passen.
Der Piko, Solarlog und der Gude hängen am LAN und ich kann per PC drauf zugreifen.

Ich hab mich jetzt schon eine ganze Weile in eurem Forum eingelesen, bin mir aber nicht sicher, ob das zu realisieren ist.
Was mich auch noch interessieren würde, .. kann man die Ertrags- und Verbrauszahlen speichern?

Ich hoffe, das ist jetzt nicht zu unübersichtlich geschrieben und freu mich über jede Antwort.

Danke
Roman.

Roman-1
Beiträge: 40
Registriert: Di 26. Sep 2023, 21:52
Hat sich bedankt: 5 Mal

Re: Solarlog, SDM 630, Gude1002 an den Raspberry?

Beitrag von Roman-1 »

Hallo.
Ich glaub, ich fang mal mit kleiner Brötchen zum backen an.

Als erste würde ich versuchen den SDM 630Modbus V2 auszulesen.
Eigenlich würde ich ja zwei davon benötigen, da es aber anscheinend
kein Dashboard dafür gibt, warte ich mal mit dem kauf eines zweiten Zählers.
Vielleicht wird's auch einen ganz anderen.
Den Rasberry Pi hab ich noch nicht, denke aber das ich ihn bis Ende der Woche habe.
Dann werde ich mich mal daran versuchen.

Gruß
Roman

jkie
Beiträge: 9
Registriert: Mo 24. Aug 2020, 21:17
Hat sich bedankt: 7 Mal
Danksagung erhalten: 3 Mal

Re: Solarlog, SDM 630, Gude1002 an den Raspberry?

Beitrag von jkie »

Hallo,

der Start war auch bei mir nicht ganz einfach. Aber bei dem Dashboard für das SDM630 kannst Du Dich auf die Vorlagen von Ulrich von anderen Zählern beziehen. Das hatte bei mir für den Start überraschend gut funktioniert, da Ulrich im Hintergrund schon einiges vereinheitlicht.

Viele Grüße.

Roman-1
Beiträge: 40
Registriert: Di 26. Sep 2023, 21:52
Hat sich bedankt: 5 Mal

Re: Solarlog, SDM 630, Gude1002 an den Raspberry?

Beitrag von Roman-1 »

Hallo.
Auch auf die Gefahr hin, das ich Gesteinigt werde, würde ich
euch trotzdem gerne Fragen, warum ich keine Verbindung zu meinem Kosta Piko 5.5 bekomme.

Mein Pi läuft jetzt, Solaranzeige läuft. Datenbank zeigt mir eine Verbindung an.
Als Datenquelle habe ich jetzt mal, zum Testen meine WR angegeben, der über Lan läuft. Darauf kann ich mit dem Browser auch zugreifen.
Bei der Insalation von Solaranzeige habe ich den Kostal Piko angegeben und die IP 192.168.178.28.
Dashboard ist Kastor Plenticore eingebunden. Als Datenquelle steht die InfluxDB.


.... und jetzt nach drei Tagen versuchen und probieren komme ich nicht weiter.
Es werden keinerlei Daten in dem Dashboard angezeigt.
Wo kann ich nachsehen, ob ich den Piko richtig angegeben habe?
Muß ich dafür den Grafana neu aufspielen?

Vielen Dank
Roman

TeamO
Beiträge: 1227
Registriert: Mo 22. Jun 2020, 08:58
Wohnort: Ulm / Neu-Ulm
Hat sich bedankt: 17 Mal
Danksagung erhalten: 144 Mal

Re: Solarlog, SDM 630, Gude1002 an den Raspberry?

Beitrag von TeamO »

Ich denke mal, Du verwendest Regler 21, oder?
Wird Dir etwas angezeigt, wenn Du folgende Webseite aufrufst?
http://WR_IP/measurements.xml

Wenn nein, dann kann Dein Wechselrichter nicht über LAN ausgelesen werden, sondern muss über RS485 ausgelesen werden. Siehe auch hier
viewtopic.php?t=1069
Gruß Timo

Auflistung Geräte/Dashboards/Anschlussart
Datenbankfelder der einzelnen Geräte
GANZ WICHTIG: Überblick der vorhandenen Anleitungen

Fertige Komplett-Systeme gibt es hier anfragen[AT]bauer-timo[.]de

Tibber Invite (100% Öko-Strom + 50€ Bonus)

Roman-1
Beiträge: 40
Registriert: Di 26. Sep 2023, 21:52
Hat sich bedankt: 5 Mal

Re: Solarlog, SDM 630, Gude1002 an den Raspberry?

Beitrag von Roman-1 »

Hallo Timo.
ja, ich hab den 21 Regler.
und Nein, es wird nichts angezeigt.

Dann werde ich jetzt den Raspbeerey in den Keller bringen und etwas über den RS485 anschließen.

Danke Dir
Roman

Roman-1
Beiträge: 40
Registriert: Di 26. Sep 2023, 21:52
Hat sich bedankt: 5 Mal

Re: Solarlog, SDM 630, Gude1002 an den Raspberry?

Beitrag von Roman-1 »

Hallo.
jetzt habe ich den SMD über RS485 über einen USB RS485 Konverter CH340G angeschlossen.
Als Gerät habe ich den SDM630 Modbus (34) angegeben...und immer noch keine Daten

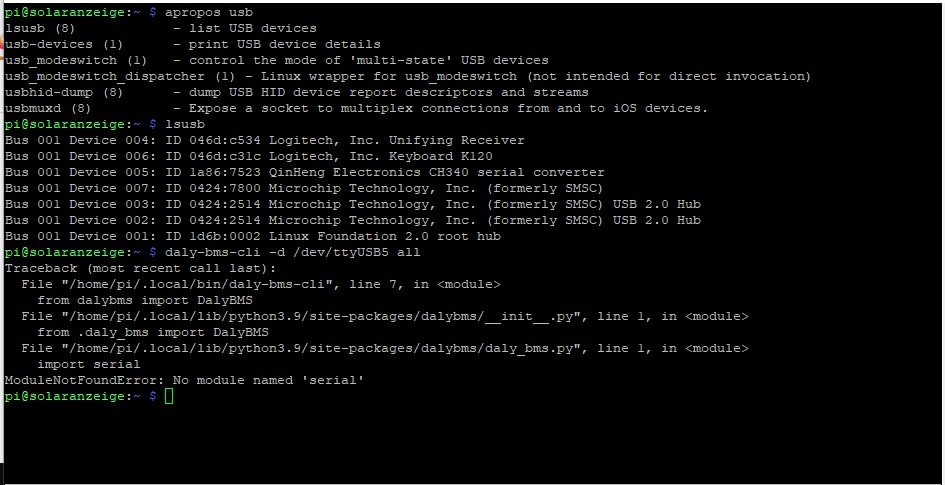

Irgend wann bin ich dann auf Daly BMS gestoßen und installiert. Bei der Abfrage des Zählers bekomme ich
immer noch keine Daten.
Als Adresse habe ich 1, Stopbit 1,Parität none, Baut 9600 eingegeben.
Kabel habe ich schon mal gedreht und GND ist auch angeschlossen.
Was mach ich den noch falsch?
Roman
