Beispiel: Victron2MQTT (Interface zu Victron MPPT Ladereglern) einbinden

Beitrag von gzi »

Das Github-Projekt Victron2MQTT realisiert eine WLAN-Einbindung für Victron SmartSolar MPPT-Laderegler. Von einem kleinen WemosD1 Mini Chip wird eine JSON Schnittstelle bereitgestellt und wie der Name schon sagt eine MQTT Datenquelle realisiert.

Die JSON Schnittstelle liefert folgende Daten über den Laderegler:

"ESP_Data": {
"IP": "10.0.0.21",
"sw_version": "1.1.3",
"ESP_VCC": 3.317,
"Wifi_RSSI": -80
},
"Device_name": "Victron2MQTT1",
"Device_model": "SmartSolar MPPT 75|15",
"Firmware_version_16": "161",
"Serial_number": "HQ2224AHEUV",
"Voltage": 26.15,
"Battery_current": 0.26,
"Panel_voltage": 31.19,
"Panel_power": 7,
"Operation_state": "Bulk",
"Tracker_operation_mode": "MPP Tracker active",
"Off_reason": "None",
"Current_error": "No error",
"Load_output_state": "ON",
"Load_current": 0,
"total_kWh": 0.03,
"today_kWh": 0.03,
"Max_pow_today": 34,
"Yesterday_kWh": 0,
"Max_pow_yesterday": 0,
"Day": 0

Man braucht nur ein passendes Kabel an den Chip anzulöten (man braucht dazu ein Kabel mit JST 2.0 PH 4 Pin Connector) und ein kleies Micro-USB Netzteil um den Chip mit Strom zu versorgen. Bei mir sieht das dann so aus.

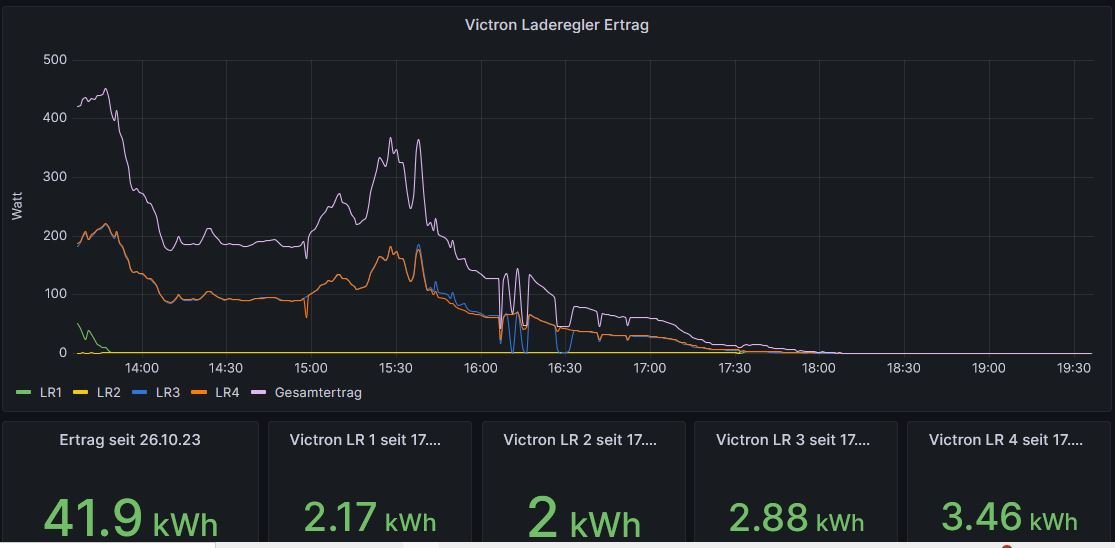

Und so sieht es dann am Grafana Dashboard aus:
Ich habe den Code zur Abfrage der vier Laderegler in meine user_device.php eingebaut. Dabei nutze ich die JSON Schnittstelle. Wer es nachbauen will, hier ist der Code:

Code: Alles auswählen

// 1.6b Victron Laderegler via Victron2MQTT
//
$Victron_IP = array("10.0.0.21", "10.0.0.22", "10.0.0.23", "10.0.0.24");
$Victron_InfluxDB = "Insel";
$Victron_Measurement = "Laderegler";

function readWemosD1($WemosD1Name,$WemosD1_IP) {
	global $funktionen;
	global $User_Key;
	global $API_Token;
	global $Device;
	global $Messengerdienst;
	$query = "http://".$WemosD1_IP."/livejson";
	$ch = curl_init();
	curl_setopt($ch, CURLOPT_URL, $query);
	curl_setopt($ch, CURLOPT_TIMEOUT, 5 ); //timeout in second s
	curl_setopt($ch, CURLOPT_RETURNTRANSFER, 1);
	$data = curl_exec($ch);
	$errno = curl_errno( $ch );
	/*
	$context = stream_context_create(array('http' => array('header'=>'Connection: close\r\n')));
	if(false === ($data = file_get_contents($query, false, $context))){
	*/
	if ($errno) {
		// BMS Daten können nicht gelesen werden
		for ($Ui = 1; $Ui <= count( $User_Key ); $Ui++) {
			$rc = $funktionen->send_cached_message( $API_Token[$Ui], $User_Key[$Ui],
			$Device."-Gerät ".$WemosD1Name." ".$WemosD1_IP.":80"." nicht erreichbar.".$errno.curl_error($ch), 0, "", $Messengerdienst[$Ui], "YmdH" );
		}
		$funktionen->log_schreiben( "Fehler! Kann ".$WemosD1Name." nicht abfragen: ".curl_errno( $ch )." : " .$query, "   ", 5 );
		curl_close($ch);
		return false;
	} else {
		curl_close($ch);

		// BMS Daten gelesen
		$funktionen->log_schreiben("JSON gelesen...","+  ",9);
		return $data;
	}
} // readWemosD1
function evaluateVictronData($data,$laderegler,&$aktuelleDaten) {
		global $funktionen;
		global $zentralerTimestamp;
		global $txtmapping;
		$ergebnis = json_decode( $data, true );
		//$funktionen->log_schreiben(print_r($data,true), "   ", 5 );
		$funktionen->log_schreiben("JSON decodiert:".print_r($ergebnis,true), "   ", 8 );
		/*
		{
		  "ESP_Data": {
			"IP": "10.0.0.21",
			"sw_version": "1.1.3",
			"ESP_VCC": 3.317,
			"Wifi_RSSI": -80
		  },
		  "Device_name": "Victron2MQTT1",
		  "Device_model": "SmartSolar MPPT 75|15",
		  "Firmware_version_16": "161",
		  "Serial_number": "HQ2224AHEUV",
		  "Voltage": 26.15,
		  "Battery_current": 0.26,
		  "Panel_voltage": 31.19,
		  "Panel_power": 7,
		  "Operation_state": "Bulk",
		  "Tracker_operation_mode": "MPP Tracker active",
		  "Off_reason": "None",
		  "Current_error": "No error",
		  "Load_output_state": "ON",
		  "Load_current": 0,
		  "total_kWh": 0.03,
		  "today_kWh": 0.03,
		  "Max_pow_today": 34,
		  "Yesterday_kWh": 0,
		  "Max_pow_yesterday": 0,
		  "Day": 0
		}
		*/
		$mapping = array(
		  "Battery_V" => "Voltage",
		  "Charge_A" => "Battery_current",
		  "Panel_V" => "Panel_voltage",
		  "Panel_W" => "Panel_power",
		  "total_kWh" => "total_kWh",
		  "today_kWh" => "today_kWh",
		  "today_max_kW" => "Max_pow_today",
		  "yesterday_kWh" => "Yesterday_kWh",
		  "yesterday_max_kW" => "Max_pow_yesterday",
		  "Nr_Days" => "Day"
		);
		$txtmapping = array(
		  "Status" => "Operation_state",
		  "TrackerStatus" => "Tracker_operation_mode",
		  "Off_reason" => "Off_reason",
		  "Current_error" => "Current_error",
		);

		foreach ($mapping as $key => $value ) {
			$aktuelleDaten["LR".$laderegler."_".$key] = $ergebnis[$value];
		}
		foreach ($txtmapping as $key => $value ) {
			$aktuelleDaten["LR".$laderegler."_".$key] = $ergebnis[$value];
		}

		if (array_key_exists('Wifi_RSSI', $ergebnis["ESP_Data"])) { // hängt von der Firmware-Version ab
			$funktionen->log_schreiben("Wifi_RSSI: ".$ergebnis["ESP_Data"]["Wifi_RSSI"]."db","   ",5);
		}

		$funktionen->log_schreiben("Watt: ".$aktuelleDaten["LR".$laderegler."_"."Panel_W"],"   ",8);

	} // evaluateVictronData

$aktuelleDaten = array();
$RemoteDaten = true;
$Device = "LR"; // ME = Smart Meter
$Version = "";
$Start = time();  // Timestamp festhalten

try{

	// 6.2b Victron Laderegler Daten auslesen
	$funktionen->log_schreiben( "Trace 6.2b - auslesen", "   ", 7 );
	$vi=1;
	foreach ($Victron_IP as $Laderegler_IP) {
		$data = readWemosD1("Victron2MQTT".$vi, $Laderegler_IP);
		if ($data) { // LR auslesbar
			// 6.2b JSON Daten auswerten
			$funktionen->log_schreiben( "Trace 6.2b - auswerten ", "   ", 7 );
			evaluateVictronData($data,$vi, $aktuelleDaten);
		} else {
			// throw new Exception("Konnte TCP-Connection zum Victron2MQTT".$vi." nicht öffnen. ");
		}
		$vi++;
	}

// 6.3b abgeleitete Daten berechnen

	$funktionen->log_schreiben( "Trace 6.3b - abgeleitete Daten berechnen", "   ", 7 );

// 6.4b Query für das Schreiben in die influxDB zusammenstellen

	$funktionen->log_schreiben( "Trace 6.4b - Query zusammenstellen", "   ", 7 );

	$zq = "";
	foreach($aktuelleDaten as $key => $value) {
		if (array_key_exists(substr($key,4),$txtmapping)) { //"LR".$laderegler."_".
			// Textfeld
			// $funktionen->log_schreiben($key." ist ein Textfeld","   ", 5);
			$zq .= ",".$key.'="'.$value.'"';
		} else {
			// numerisches Feld
			// $funktionen->log_schreiben($key." ist ein numerisches Feld","   ", 5);
			$zq .= ",".$key."=".$value;
		}
	}
	$zq = $Victron_Measurement." ".substr($zq,1)." ".$zentralerTimestamp."\n";
	//$funktionen->log_schreiben("zq: ".$zq,"--->",5);


	$aktuelleDaten["ZusatzQuery"] = $zq;
	$funktionen->log_schreiben("Zentraler Timestamp: ".$zentralerTimestamp,"   ",8);
	$aktuelleDaten["zentralerTimestamp"] = $zentralerTimestamp;

	$FehlermeldungText = "";

	$aktuelleDaten["Regler"] = $Regler;
	$aktuelleDaten["Objekt"] = $Objekt;
	$aktuelleDaten["Firmware"] = "Victron2MQTT";
	//$aktuelleDaten["zentralerTimestamp"] = ($aktuelleDaten["zentralerTimestamp"]+10);

// 6.5b optionale Nachbearbeitung der Laderegler Daten

	$funktionen->log_schreiben( "Trace 6.5b - Nachbearbeitung", "   ", 7 );

	if ( file_exists ("/var/www/html/Victron2MQTT_math.php")) {
		include 'Victron2MQTT_math.php';  // Falls etwas neu berechnet werden muss.
	}
	$funktionen->log_schreiben(var_export($aktuelleDaten,1),"   ",8);

// 6.6b Smart-Meter Daten optional an den hauseigenen MQTT Broker übergeben

	$funktionen->log_schreiben( "Trace 6.6b - MQTT", "   ", 7 );

	if ($MQTT) {
		$funktionen->log_schreiben("MQTT Daten zum [ $MQTTBroker ] senden.","   ",1);
		require($Pfad."/mqtt_senden.php");
	}

// 6.7b Zeitpunkte definieren

	$funktionen->log_schreiben( "Trace 6.7b - Zeit", "   ", 7 );

	$aktuelleDaten["Timestamp"] = time();
	$aktuelleDaten["Monat"]     = date("n");
	$aktuelleDaten["Woche"]     = date("W");
	$aktuelleDaten["Wochentag"] = strftime("%A",time());
	$aktuelleDaten["Datum"]     = date("d.m.Y");
	$aktuelleDaten["Uhrzeit"]   = date("H:i:s");

// 6.8b Smart-Meter Daten in influxDB ablegen

	$funktionen->log_schreiben( "Trace 6.8b - Daten in InfluxDB", "   ", 7 );

	$aktuelleDaten["InfluxAdresse"] = $InfluxAdresse;
	$aktuelleDaten["InfluxPort"] = $InfluxPort;
	$aktuelleDaten["InfluxUser"] =  $InfluxUser;
	$aktuelleDaten["InfluxPassword"] = $InfluxPassword;
	$aktuelleDaten["InfluxDBName"] = $InfluxDBName;
	$aktuelleDaten["InfluxDaylight"] = $InfluxDaylight;
	$aktuelleDaten["InfluxDBLokal"] = $Victron_InfluxDB;
	$aktuelleDaten["InfluxSSL"] = $InfluxSSL;
	$aktuelleDaten["Demodaten"] = false;

	if ($InfluxDB_remote) {
		// Daten sollen in remote DB geschrieben werden
		if ($RemoteDaten) {
			$rc = $funktionen->influx_remote_test();
			if ($rc) {
				$rc = $funktionen->influx_remote($aktuelleDaten);
				if ($rc) {
					$RemoteDaten = false;
				}
			} else {
				$RemoteDaten = false;
			}
		}
		if ($InfluxDB_local) {
			// Daten sollen zusätzlich lokal abgelegt werden
			$rc = $funktionen->influx_local($aktuelleDaten);
		}
	} else {
		// Daten sollen nur lokal abgelegt werden
		$rc = $funktionen->influx_local($aktuelleDaten);
	}

	$funktionen->log_schreiben( "Ende Abschnitt 6 - Insel", "   ", 5 );

} catch(\Throwable $ex) {
	$USB1 = false;

	$funktionen->log_schreiben( "Socket==false. Kein Kontakt zum Victron2MQTT ".$Laderegler_IP, "XX ", 3 );
	$funktionen->log_schreiben( "Exit.... ", "XX ", 3 );
	for ($Ui = 1; $Ui <= count( $User_Key ); $Ui++) {
		$rc = $funktionen->send_cached_message( $API_Token[$Ui], $User_Key[$Ui], $Device."-Gerät Victron2MQTT- ".$Laderegler_IP." nicht erreichbar.".$errno.$errstr, 0, "", $Messengerdienst[$Ui], "YmdH" );
	}
}

Raspi 3B, Hybrid Must PV18-3024 VHM, Hoymiles HM-800 , Nachteinspeisung, Flex-BKW, AhoyDTU, Smart Meter DTSU666-H, DIY Akku 6,7 KWh, DalyBMS2MQTT, Victron2MQTT,Architektur, HomeMatic CCU. Autor: Solaranlage Do-It-Yourself
